Relay Switch USB 2.0 Hub
README

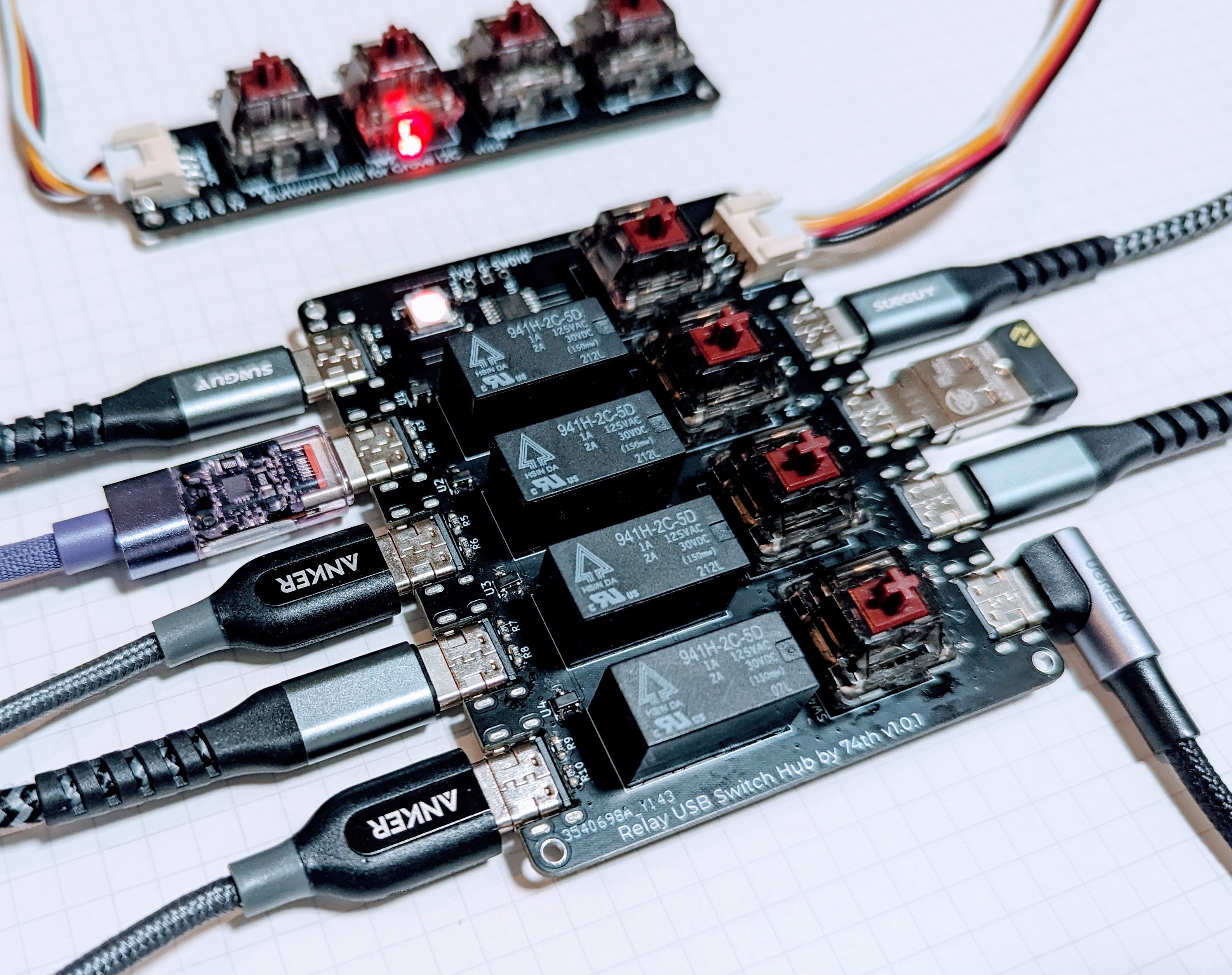

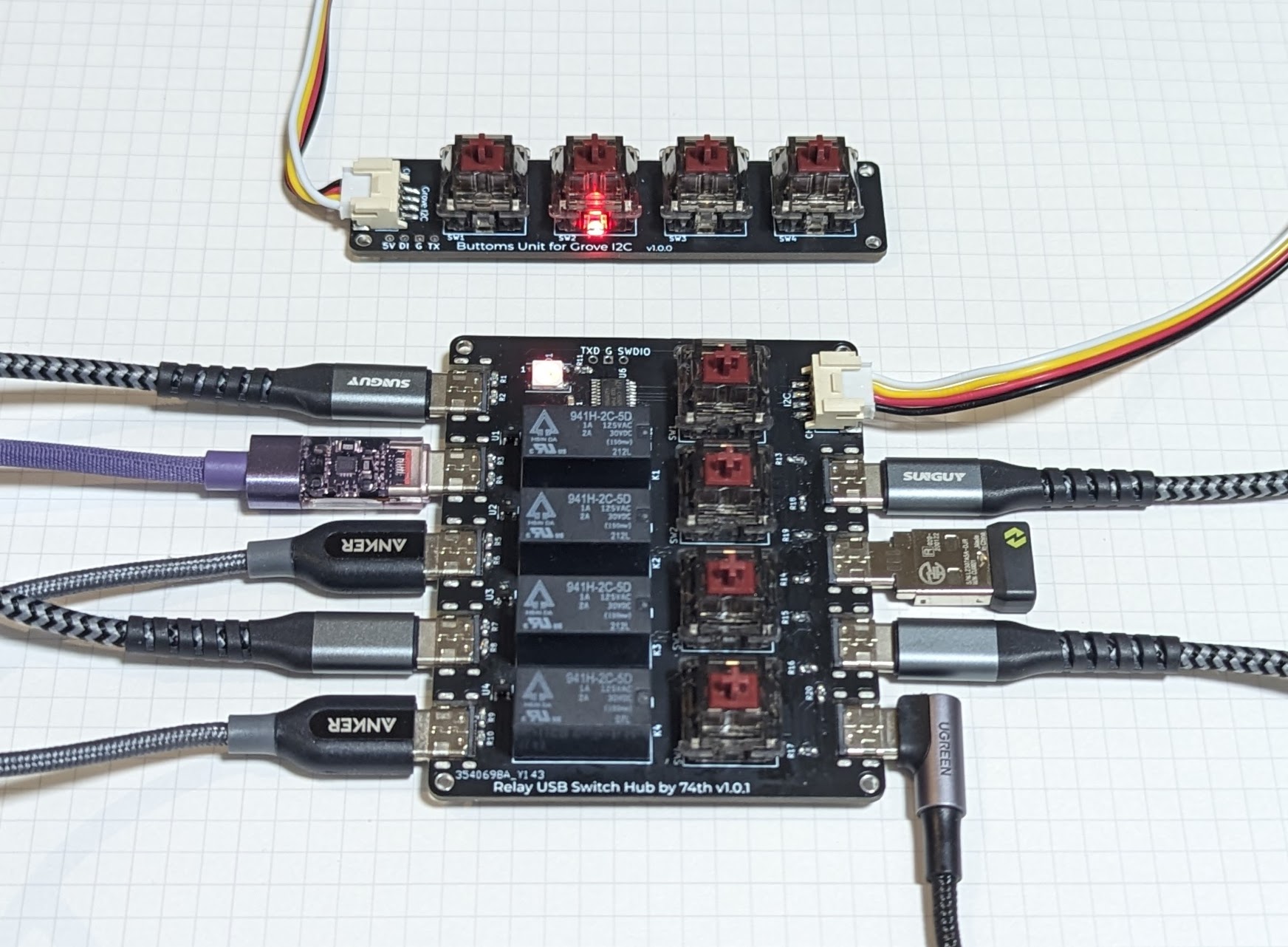

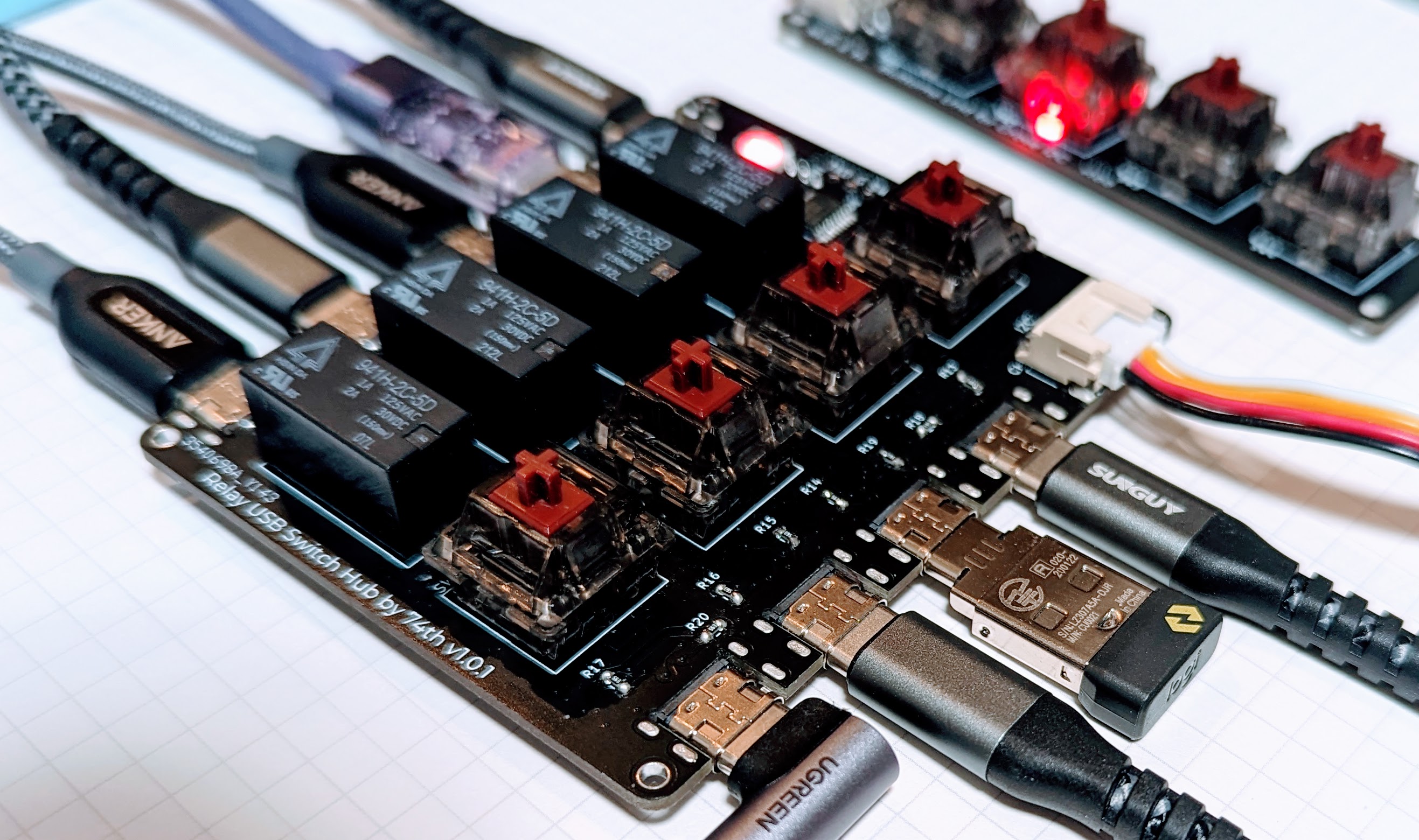

Relay Switch USB 2.0 Hub
This is a USB hub with USB switching function using relays.
Many existing USB hubs with USB host switching function only allow 2-port switching, and I made this kit because we wanted a 4-port hub. Since there are no USB hubs using USB Type-C available on the market, it is convenient to use USB Type-C. Since I wanted to place the USB hub behind the display, we also added the ability to switch remotely using a Grove cable.
Usually a dedicated USB switching IC should be used for USB switching, but this is achieved by using a relay to switch between DM/DP. It works by me, so I am not guaranteeing that it works, but I am publishing it.
リレーを使った USB 切り替え機能付き USB ハブです。
既存の USB ホスト切り替え機能付き USB ハブでは、多くが 2 ポートしか切り替えられず、4 ポートが欲しかったため作りました。 USB Type-C を使った USB ハブは販売されていないため、USB Type-C が使えると便利です。 USB ハブはディスプレイの裏に置きたかったため、Grove ケーブルを使ってリモートから切り替えられる機能もつけました。
本来は USB 切り替えには USB 切り替え専用の IC を使うべきですが、これはリレーを使って DM/DP を切り替えることで実現しています。私の所では動作しているので、動作は保証しませんが、公開しています。
Shop BOOTH
features
- Switch between 4 USB Hosts with Relay
- 4-port USB 2.0 hub using CH334
- MX compatible DIY keyboard switches can be used to switch between USB hosts
- Currently enabled USB host is indicated by LED color
- A Grove cable can be used to place a USB host switching switch at a remote location
- Power protection IC on both USB device and USB host side
- USB port next to LED for power supply
- All USB ports are Type-C
Japanese
- リレーを使った USB ホスト切り替え機能
- CH334 を使った 4 ポート USB 2.0 ハブ
- USB ホストの切り替えスイッチには MX 互換自作キーボードスイッチが使える
- 現在有効な USB ホストを LED の色で表示する
- Grove ケーブルで、離れた位置に USB ホストを切り替えるスイッチを置くことができる
- USB デバイス、USB ホスト側の両方に電源保護 IC を搭載
- LED 横の USB ポートは電源供給用
- 全ての USB ポートは Type-C
Repository Structure
- Relay USB Hub
- PCB KiCad Data: ./main-pcb
- Relay Control MCU Firmware(CH32V003F6P6): ./main-firmware
- Case 3D Printer Model(WIP): ./case/case-bottom.stl
- Button Unit Grove I2C
- PCB KiCad Data: ./remote_switch-pcb
- Button Unit MCU Firmware(CH32V003F6P6): ./remote_switch-firmware
- Case 3D Printer Model(WIP): ./case/remote-bottom.stl
About Using IC
- CH334R: USB 2.0 Hub controller IC
- Product Site: https://www.wch-ic.com/products/CH334.html
- Datasheet: https://www.wch-ic.com/downloads/CH334DS0_PDF.html
- CH32V003: Low Cost General Purpose MCU
- Product Site: https://www.wch-ic.com/products/CH32V003.html
- Datasheet: https://www.wch-ic.com/downloads/CH32V003DS0_PDF.html

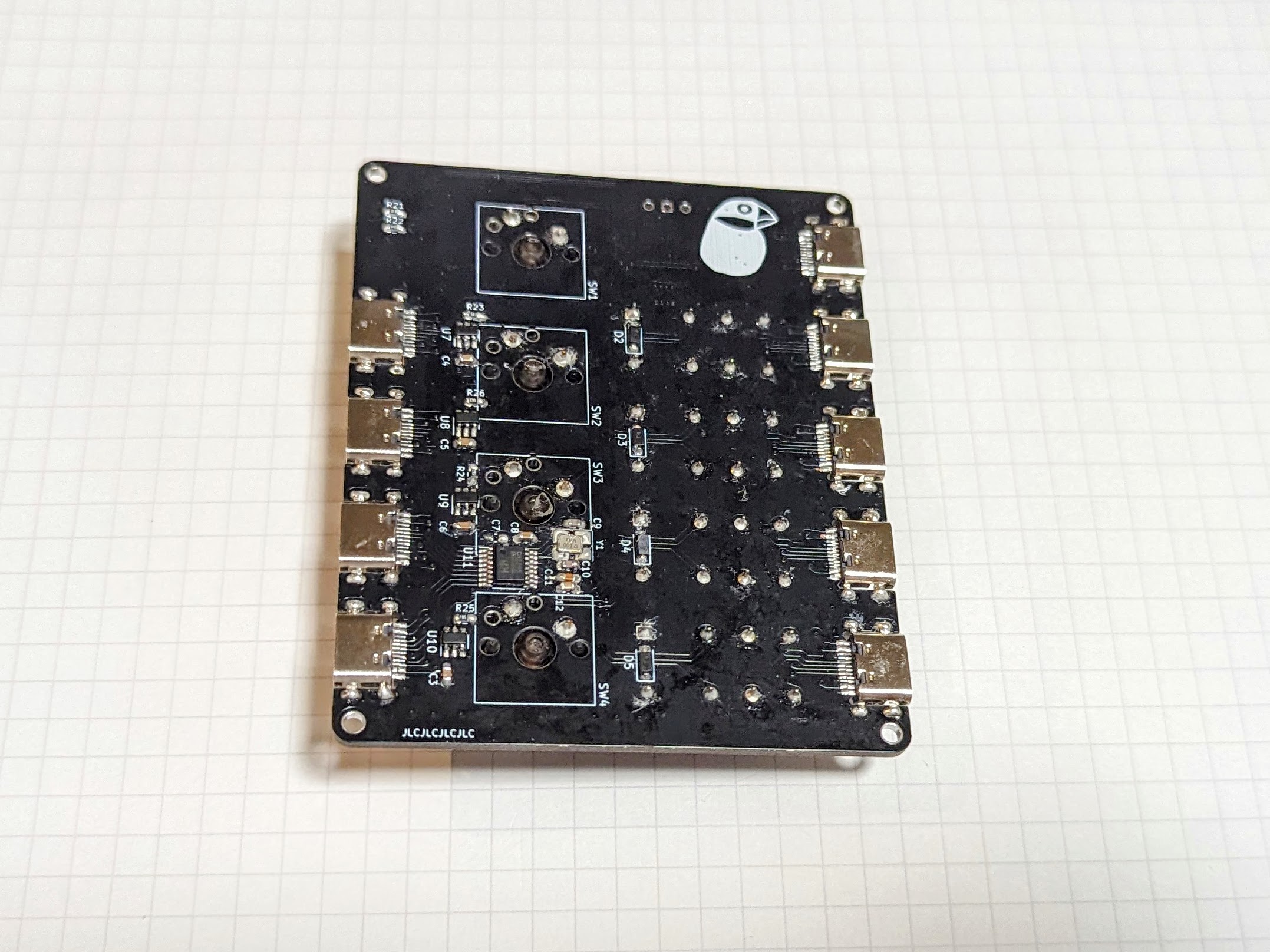

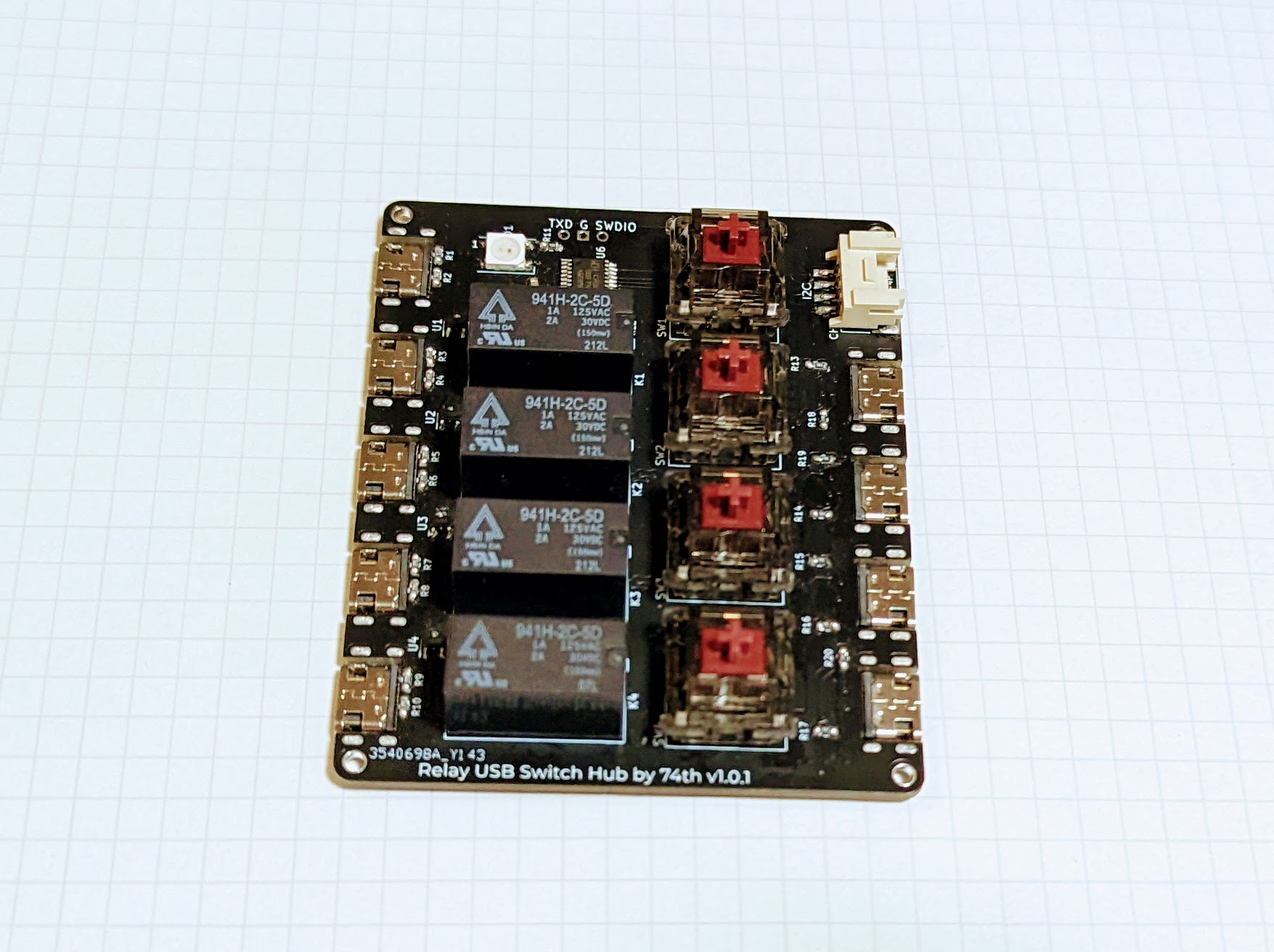

Relay USB Hub v1.0.1
BOM
| Reference | Name | Quantity |
|---|---|---|
| C1, C3-C6, C8, C12 | Capacitor 0603 10uF | 7 |
| C2, C11 | Capacitor 0603 100nF | 2 |
| C7 | NC | 1 |
| C9, C10 | Capacitor 0603 20-22pF | 2 |
| CH2 | HY2.0 Socket SMD 4Pin - I2C | 1 |
| D1 | RGBLED WS2812B | 1 |
| D2-D5 | Fast Switching Diode SOD-123 1N4148W | 4 |
| J1-J4 | USB Type-C Receptacle - USB Device | 4 |
| J5 | USB Type-C Receptacle - Power | 1 |
| J6-J9 | USB Type-C Receptacle - Com Host | 4 |
| K1-K4 | 5V 2 Form C Relay | 4 |
| R1-R10 | Register 0603 5.1kΩ | 10 |
| R11 | Register 0603 27Ω | 1 |
| R12 | Register 0603 10kΩ | 1 |
| R13-R20, R23-R26 | Register 0603 56kΩ | 12 |
| R21, R22 | Register 0603 1kΩ | 2 |
| SW1-SW4 | Cherry MX Compatible Switch or Kailh Choc Switch | 4 |
| U1-U4 | USB Power Protection IC SOT-23 CH213K | 4 |
| U6 | MCU LQFP48 WCH CH32V003F4P6 | 1 |
| U7-U10 | USB Power Protection IC SOT-23-6L CH217K | 4 |
| U11 | USB 2.0 Hub Controller QSOP-16 CH334R | 1 |
| Y1 | Crystal 3225 12MHz | 1 |

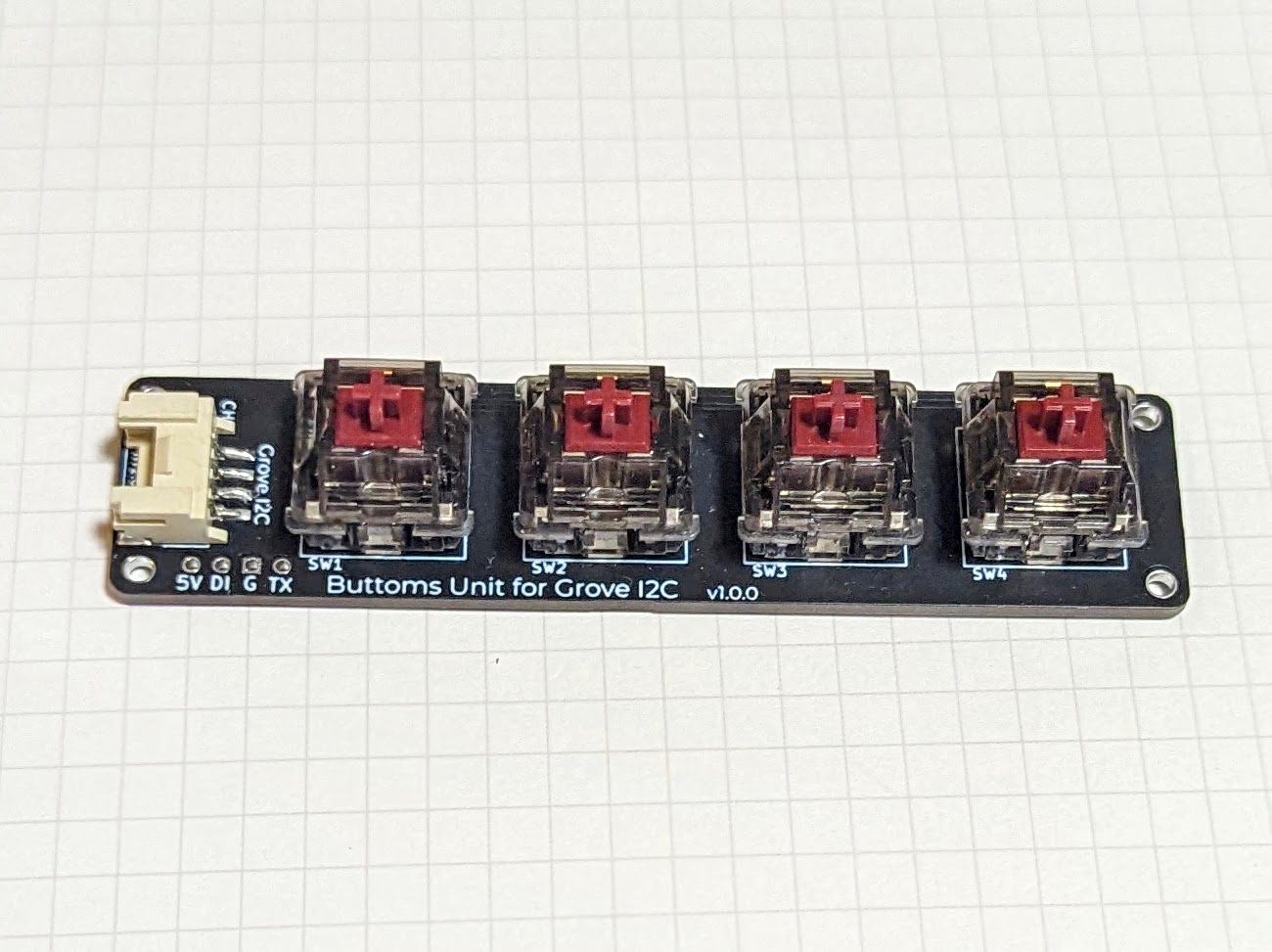

Button Unit Grove v1.0.0
BOM
| Reference | Name | Quantity |
|---|---|---|
| C1 | Capacitor 0805 100nF | 1 |
| C2 | Capacitor 0805 10uF | 1 |
| CH1 | HY2.0 Socket SMD 4Pin - Grove I2C | 1 |
| D1-D4 | RGBLED 3528 SK6812MINI-E | 4 |
| R1 | Register 0805 10kΩ | 1 |
| R2 | Register 0805 27Ω | 1 |
| SW1-SW4 | Cherry MX Compatible Switch or Kailh Choc Switch | 4 |
| U1 | MCU LQFP48 WCH CH32V003F4P6 | 1 |
License
MIT
日本では販売しないでいただけるとありがたいです。
