TV Side Keyboard SparrowTV
TV Side Keyboard SparrowTV | ProtoPedia
(530) Introduce TV Side Keyboard SparrowTV - YouTube
この作品は M5Stack Japan Creativity Contest 2023 に応募していました。
ESP32-S3 の USB デバイス機能が使いこなせなかった（USB キーボードでスリープ復帰ができないのを解決できなかった）ので、USB デバイスとして CH9329 を利用し、さらに ESP32-C3 に置き換えました。
Product versions

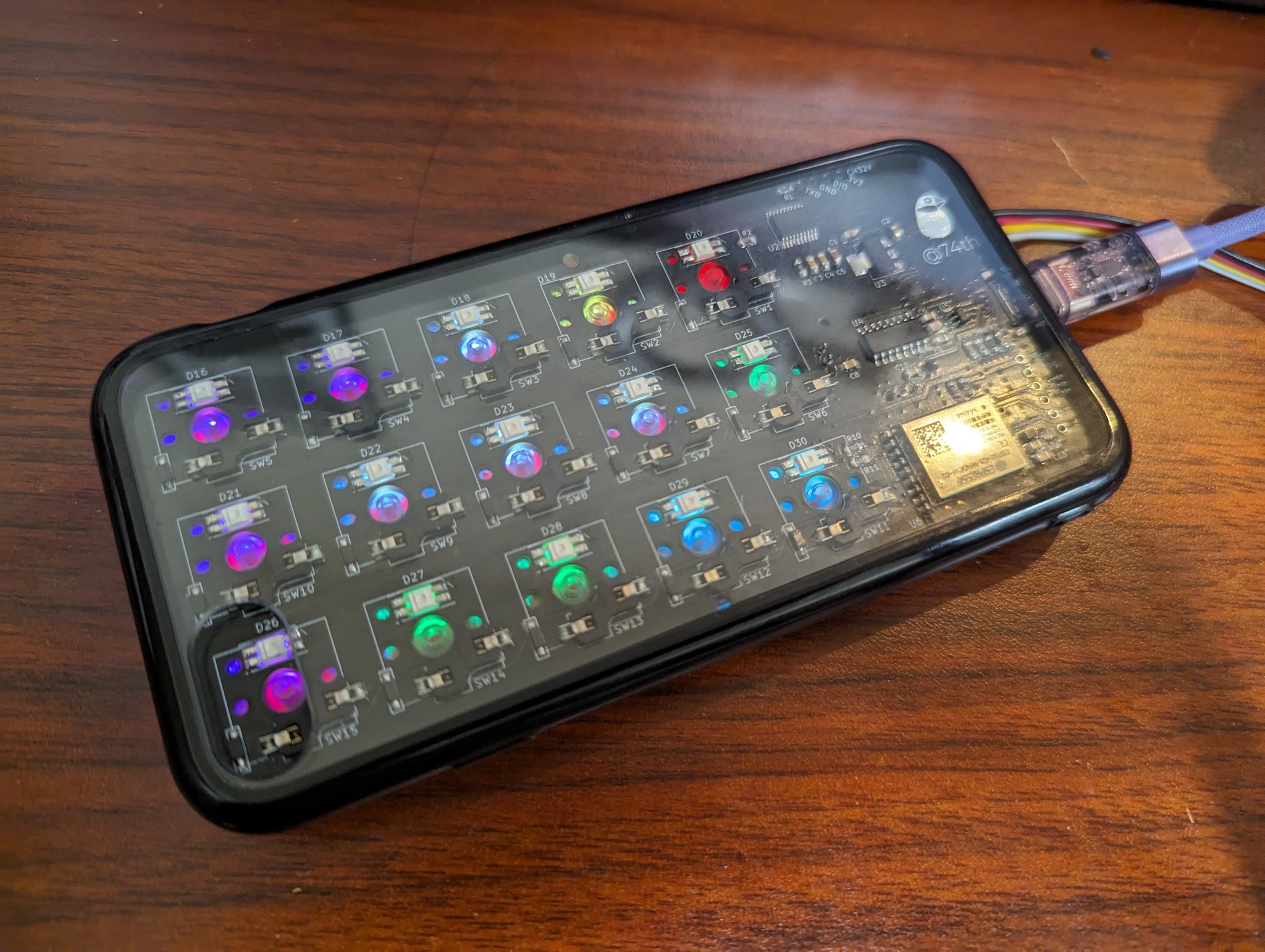

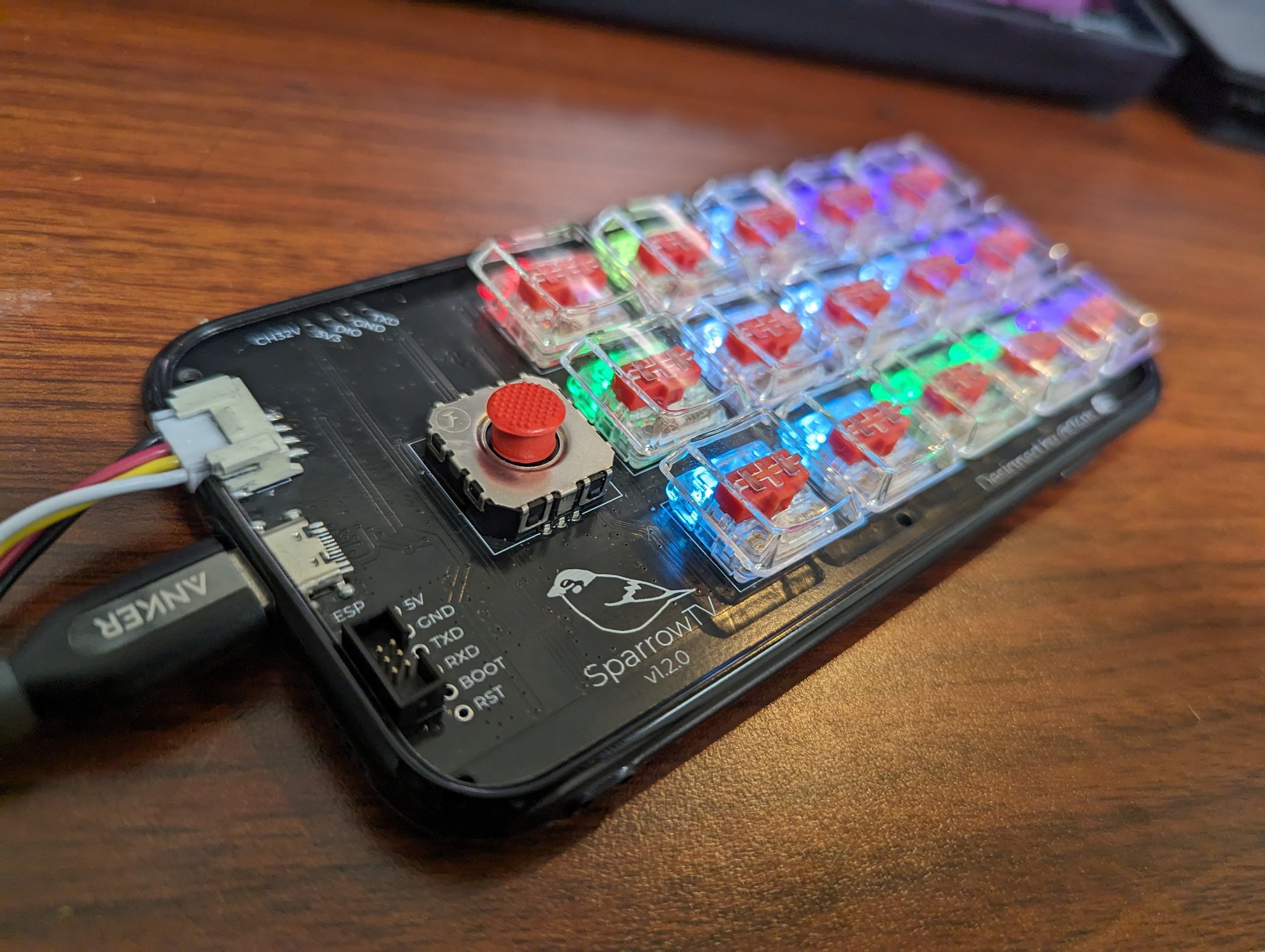

v1.2.0
- ESP32-S3 を ESP32-C3 に置き換え。
- USB キーボードのための IC として CH9329 を利用。
- キーボードマトリックス、ジョイスティックの読み込みに CH32V003F4P6 を利用（v1.0.0 ではジョイスティックのみであった）。
Documents
BOM
| Reference | Name | Quantity |
|---|---|---|
| C1, C2 | Capacitor 0805 10uF | 2 |
| C3, C4, C6, C8-C10, C12, C13 | Capacitor 0805 100nF | 8 |
| C5, C7, C11 | Capacitor 0805 1uF | 3 |
| CH1 | HY2.0 Socket SMD 4Pin - M5 IR Unit | 1 |
| D1-D15 | Diode SMD 1N4148W | 15 |
| D16-D30 | RGBLED 3528 SK6812MINI-E | 15 |
| J1 | USB Type-C Receptacle | 1 |
| J2 | Box Pin Header 2x3 Pitch 1.27mm | 1 |
| R1 | Register 0805 1Ω | 1 |
| R2 | Register 0805 27Ω | 1 |
| R3, R4, R8, R9 | Register 0805 10kΩ | 4 |
| R5 | Register 0805 42-56kΩ | 1 |
| R6, R7 | Register 0805 5.1kΩ | 2 |
| R10, R11 | Register 0805 1kΩ | 2 |
| SW1-SW15 | Kailh Choc Switch Socket | 15 |
| U1 | Joystick B10K | 1 |
| U2 | MCU TSSOP20 WCH CH32V003F4P6 | 1 |
| U3 | Regulator 3.3V SOT-223 AMS1117-3.3 | 1 |
| U4 | USB Keyboard Mouse Device IC SOIC-16 CH9329 | 1 |
| U5 | USB Power Protection IC SOT-23-6L CH217K | 1 |
| U6 | WiFi MCU Module ESP32-C3-WROOM-02 | 1 |

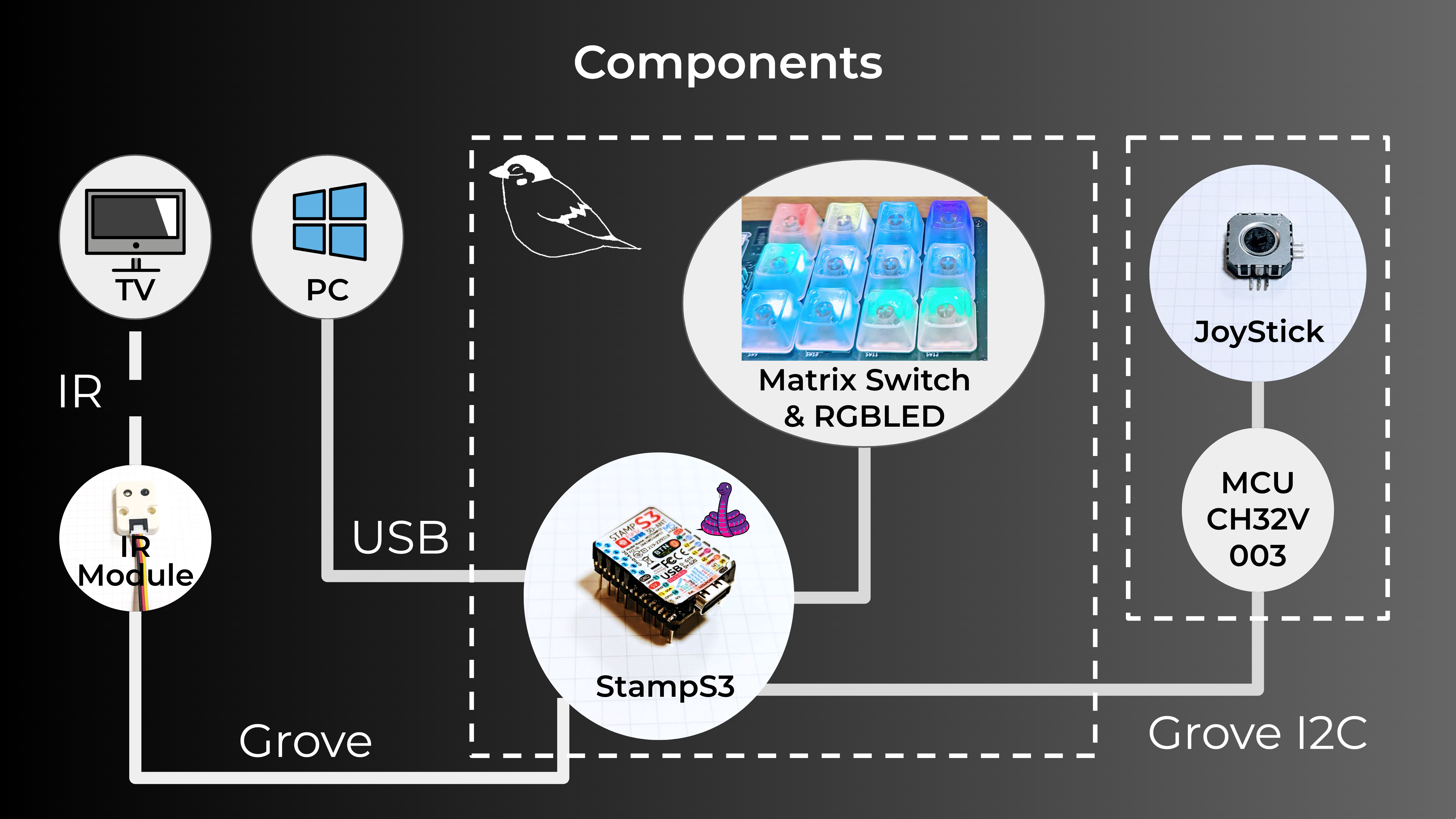

v1.0.0
BOM
| Reference | Name | Quantity |
|---|---|---|
| CH1 | HY2.0 Socket SMD 4Pin - JoyPoint | 1 |
| CH2 | HY2.0 Socket SMD 4Pin - M5 IR Unit | 1 |
| D1-D12 | Diode SMD 1N4148W | 12 |
| D13-D24 | RGBLED 3528 SK6812MINI-E | 12 |
| J1 | Box Pin Header 2x3 Pitch 1.27mm | 1 |
| R1 | Capacitor 0805 27F | 1 |
| R2, R3 | Capacitor 0805 10kF | 2 |
| SW1-SW12 | Kailh Choc Switch Socket | 12 |
| U1 | MCU Module M5Stamp S3 | 1 |
License
MIT
日本では販売しないでいただけると助かります。
