Sonic REC-9388

Sonic REC-9388 - это один из "клавиатурных" клонов Nintendo Famicom, вдохновленных Nintendo Family Basic. Построен на отдельных микросхемах CPU/PPU - UM6527 и UM6538, хотя встречается и вариант с SECAM PPU в виде впаянной на место 6538 дочерней платы, на которой расположены UM6558 и UM6559.

Эта модель Sonic получила распространение в г. Екатеринбурге и окрестностях (продавалась фирмой, расположенной в г. Верхняя Пышма). Иных каналов поставки в Россию, по-видимому, не было.

Характерной особенностью REC-9388 являются три дополнительных слота под картриджи особого (ни с чем не совместимосго) формата, на которых записаны программы, работающие с клавиатурой. Три картриджа поставлялось в комплекте с самим компьютером, о существовании каких-то либо ещё неизвестно.

В этом репозитории я собираюсь складывать имеющуюся информацию о Сонике.

Картриджи с софтом

У меня есть парочка "ненужных" картриджей для Соника, один из них был распаян и плата отсканирована. Вот схема (неполная, только то, что вызвонилось на ногах EEPROM):

Была прочитана сама микросхема, содержимое полностью совпало с ранее полученным здесь (благодарности murgatroid_79, evgeny и Rumata). Мой дамп и дампы двух остальных картриджей с emu-land размещены в этой директории.

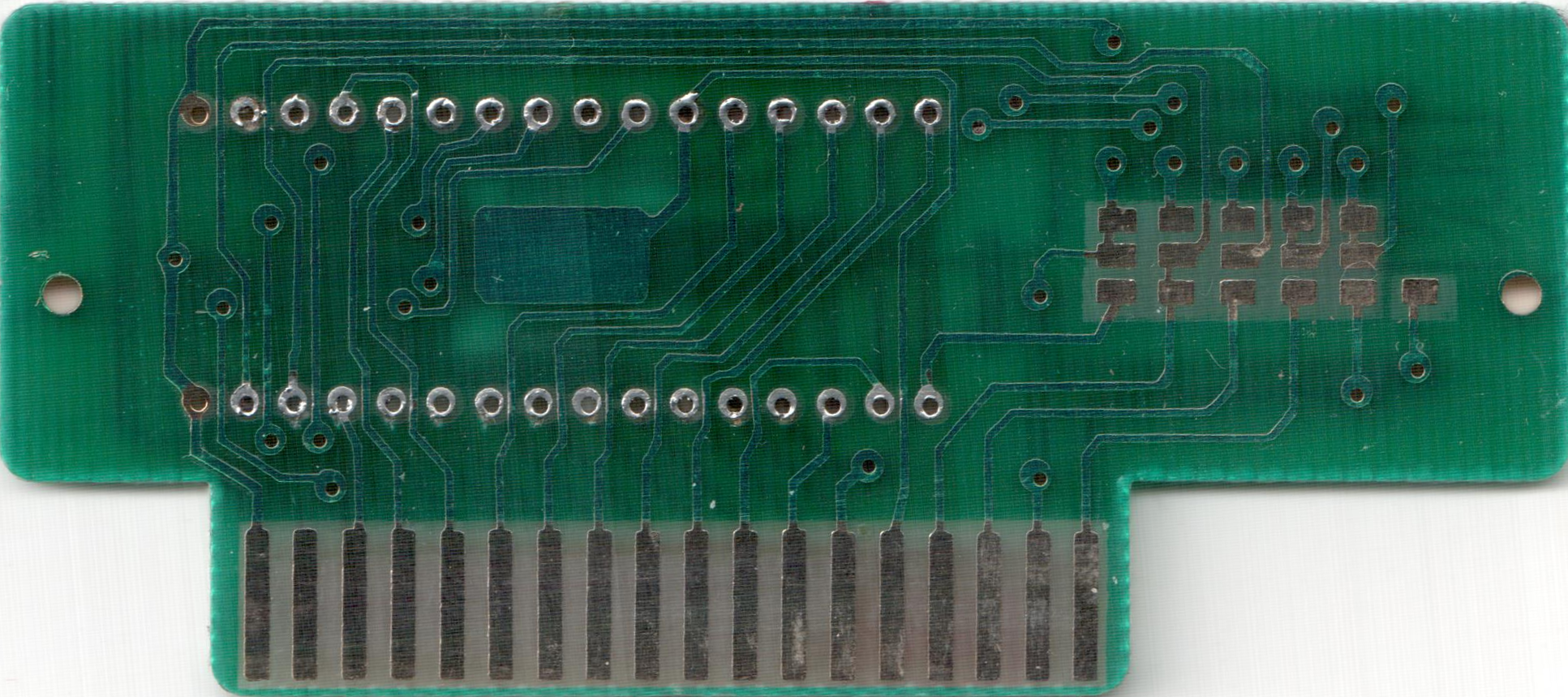

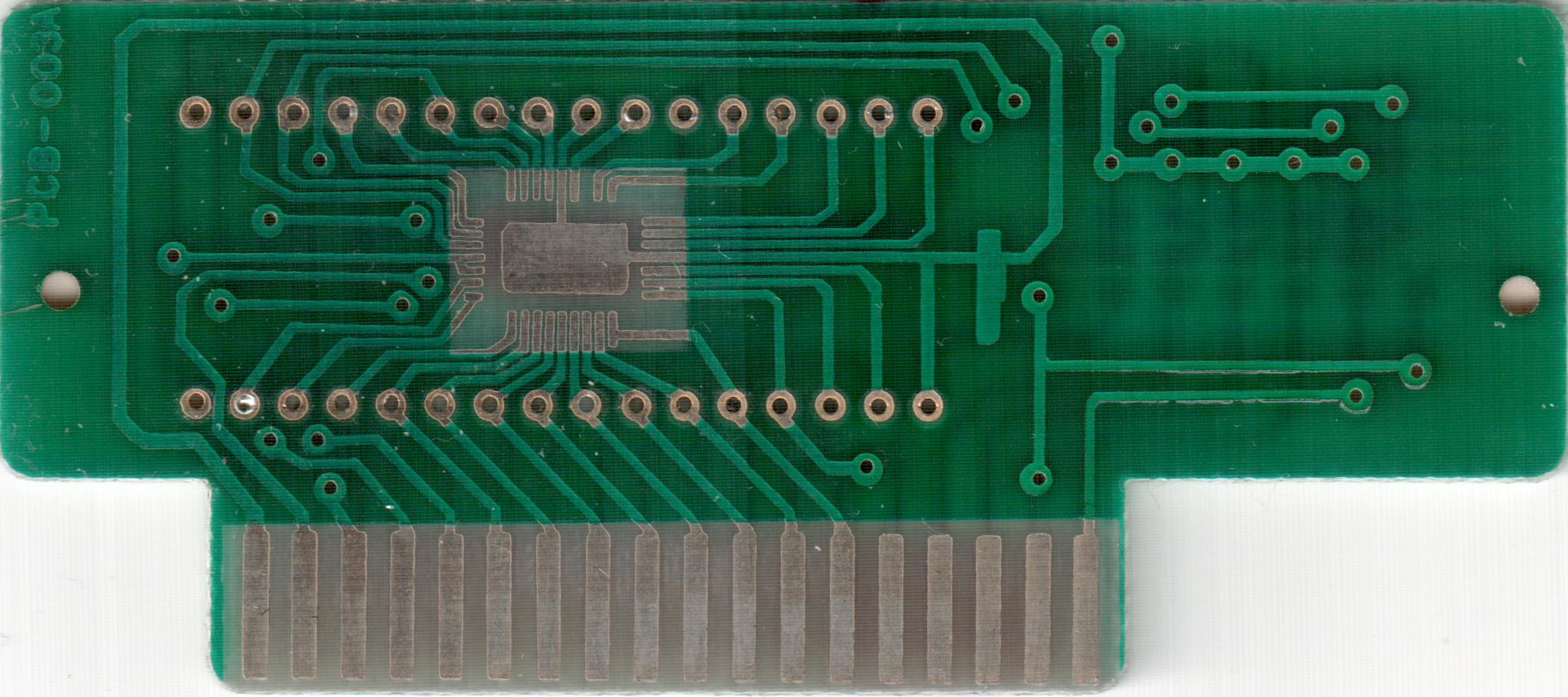

По сканам платы (перед, зад) была отрисована плата (SprintLayout -> KiCAD):

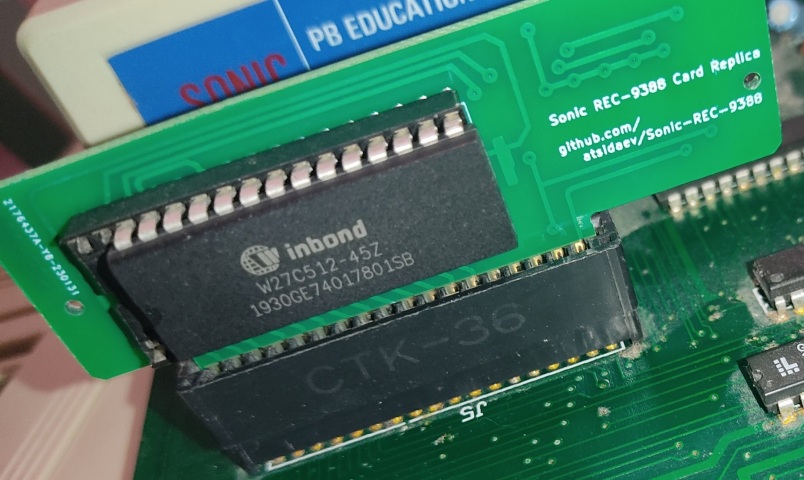

Платы получены, одна собрана и подтверждена работоспособность. В корпус влазят внатяг, но и оригинальные тоже сидят крайне плотно.

Клавиатура

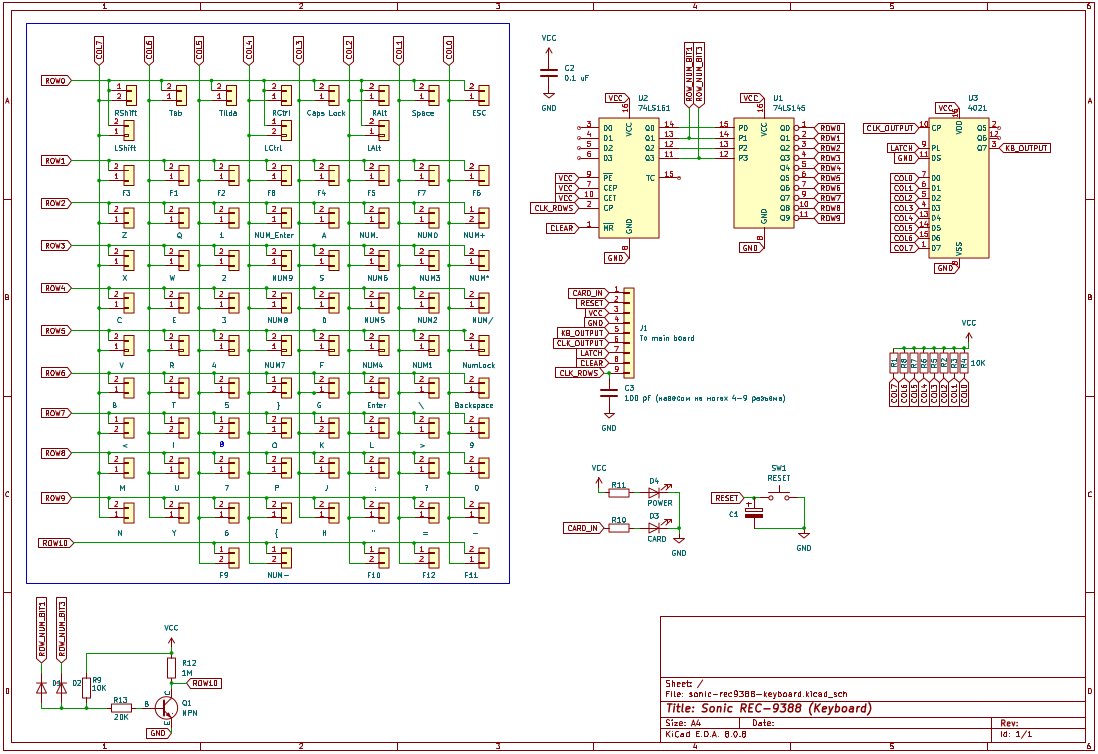

Благодаря @murgatroid79, пожертвовавшему свою плату на благо реверс-инжиниринга, удалось восстановить схему клавиатуры. Kicad проект лежит в этой директории. Также там есть плата, но это лишь рабочий вариант, полученный в процессе реверса, я не стремился следовать оригинальному пути дорожек и игнорировал все полигоны. Ну и, конечно, эта плата рассчитана под оригинальные кнопки, что сразу сводит на ноль её реальную полезность. Но как начальный вариант для дальнейшей переразводки под современные механические свичи вполне годится.

Схема клавиатуры достаточно оригинальна.

Вместо одной 4017, как в оригинале и большинстве клонов, тут используется пара 74161 + 74145. Вероятно, это связано с тем, что создателям был нужен ряд №11, который достаточно любопытно реализован как монтажное И двух разрядов счетчика 161.

Схема в PDF
