Description

Extension boards for Tang series FPGA boards

README

Extension boards for Tang series FPGA boards.

概要

Sipeedが製造・販売している、Tang Nano 9K, Tang Nano 20K およびTang Primer 20K向けのベースボードおよび拡張基板の設計データです。

内容

対象ボード

名前	略称	説明	購入先ページ
Tang Nano 9K	TN9K	GW1NR-LV9搭載のボード。	秋月電子
Tang Primer 20K	TN20K	GW2A-LV18PG256	秋月電子

基板一覧

名前	対象ボード	説明	KiCadプロジェクト	リビジョン

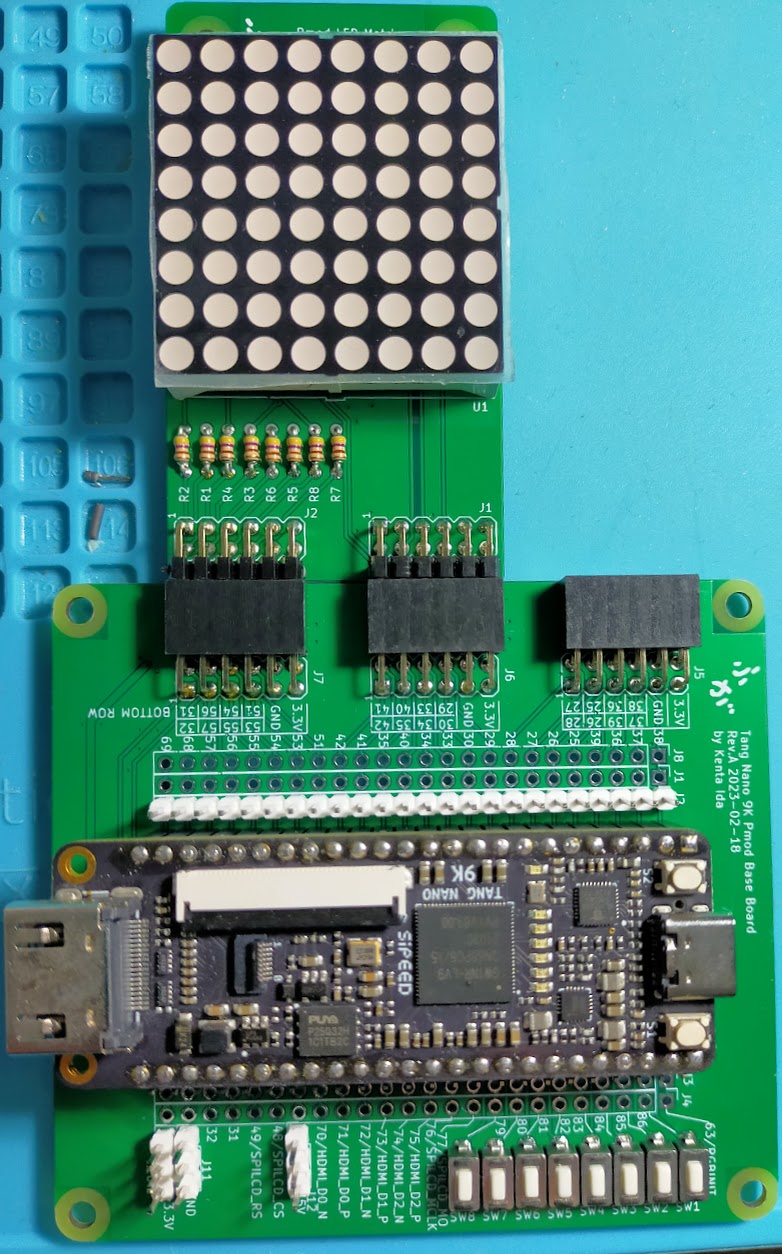

Tang Nano 9K Pmod Base Board	TN9K	Tang Nano 9K用のPmod接続用ベースボード	TangNano_PmodBase.kicad_pro	Rev. B
Tang Primer 20K Pmod Extender	TP20K	Tang Primer 20K用のPmod接続用拡張基板	TangPrimer_PmodExtender.kicad_pro	Rev. B
Pmod Debug Board	TN9K,TP20K	Pmodのデバッグ用中継基板	Pmod_Debug.kicad_pro	Rev. A
Pmod HUB75 Connector Board	TN9K,TP20K	HUB75 LED Matrix接続用Pmod基板	Pmod_HUB75.kicad_pro	Rev. A
Pmod LED Board	TN9K,TP20K	Pmodのデバッグ用LED基板	Pmod_LED.kicad_pro	Rev. A
Pmod Matrix LED	TN9K,TP20K	8x8単色LEDマトリクスPmod基板	Pmod_MatrixLED.kicad_pro	Rev. B
Pmod MultiSegment (Single Port)	TN9K,TP20K	6桁7+1セグメントLED Pmod基板 (シングルポート版)	Pmod_MultiSegment_SinglePort.kicad_pro	Rev. A
Pmod Adapter Ethernet	TN9K,TP20K	LAN8720 Ethernet PHYボード用 Pmod アダプタ	Pmod_Adapter_Ethernet.kicad_pro	Rev. A

ライセンス

この 作品 は クリエイティブ・コモンズ 表示 4.0 国際 ライセンスの下に提供されています。
