Description

Projeto criado para o JuliaLabs PCB Challenge com o tema Natal

README

Estrela de Natal Gamer

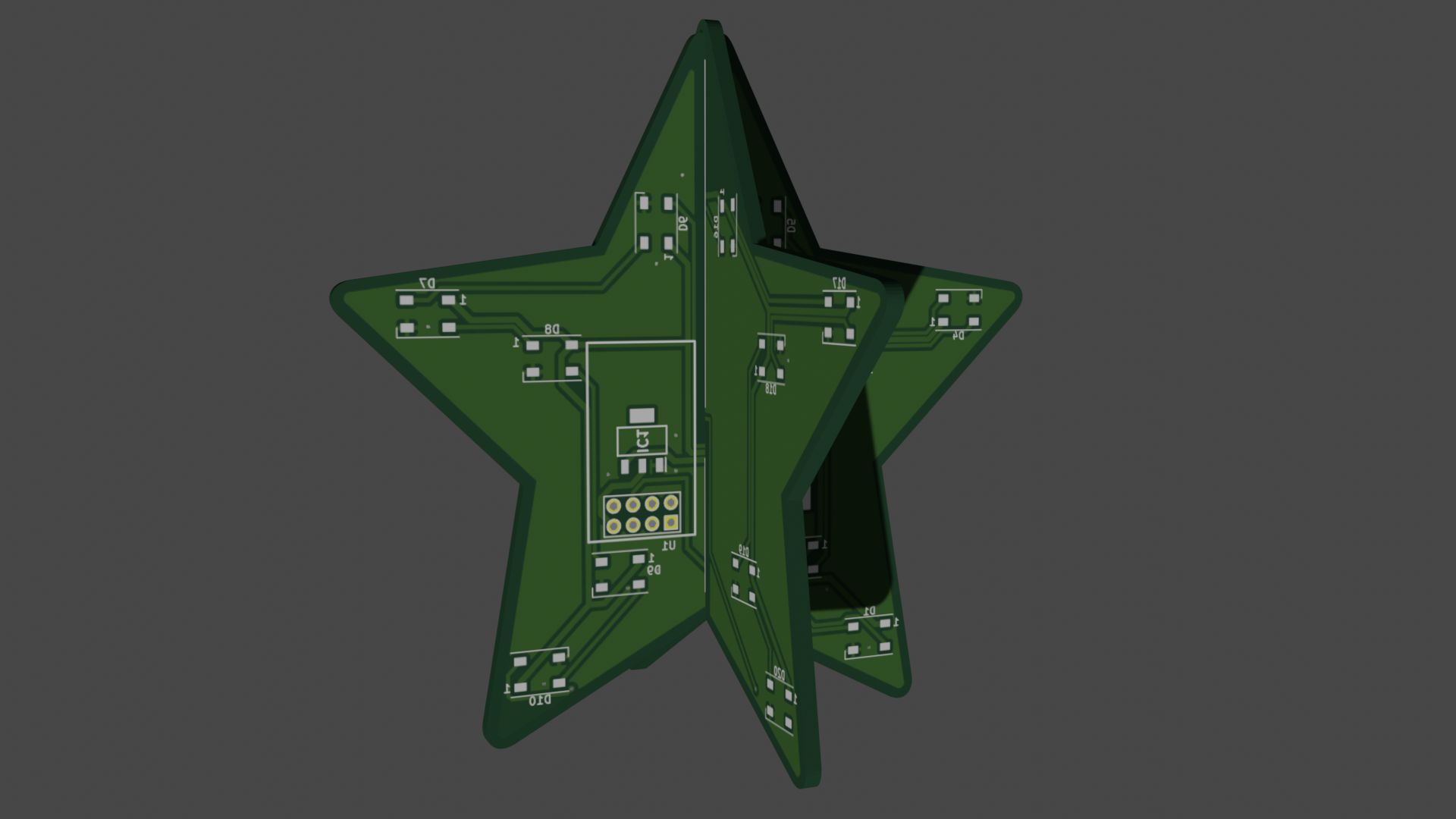

Uma estrela de Natal 3D de duas PCBs feita para ser colocada em cima da sua árvore de Natal. Brilhando com ajuda de 40 LEDs RGB WS2812B para levar os FPS de sua árvore para os céus, e um humilde ESP-01 em seu coração para trazer mais felicidade ao seu Natal.

• Suporta uma tensão de 5V a 12V graças aos reguladores de tensão TLV1117;
• A placa Master pode funcionar independentemente da placa Slave;
• LEDs controlados pelo pino GPIO0;
• PCB de 1.2mm a 1.4mm de espessura.

Lista de Materiais

Lista de Compras Mouser

Imagem	Material	Quantidade

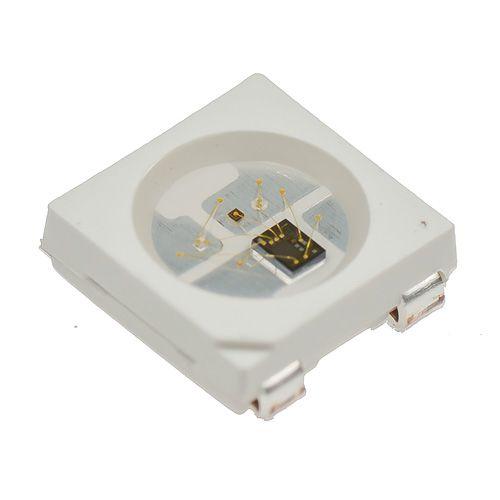

	Adafruit WS2812B	40

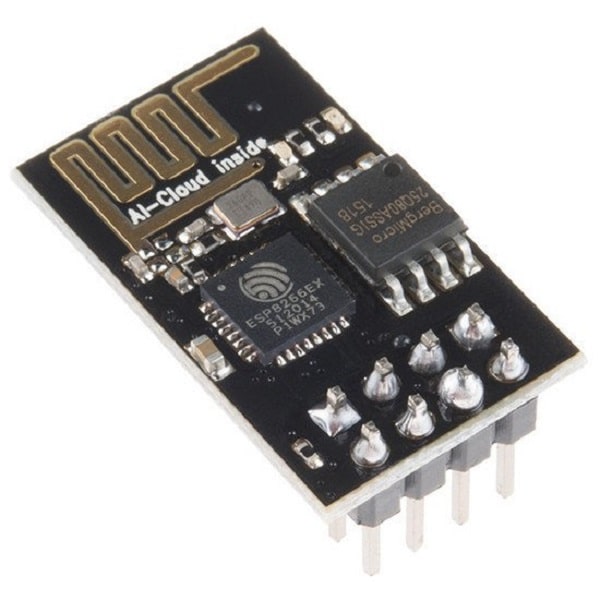

	ESP8266 ESP-01	1

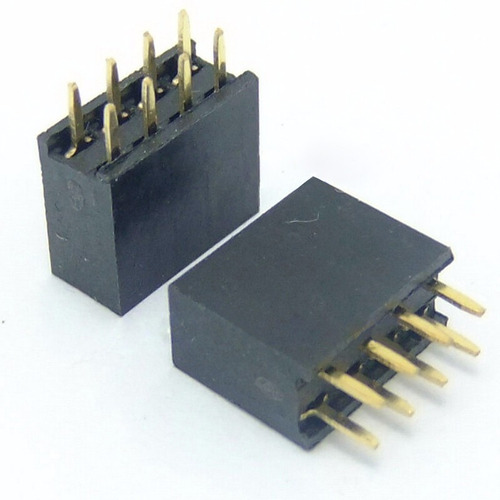

	Female Header 02x08 2.54mm	1

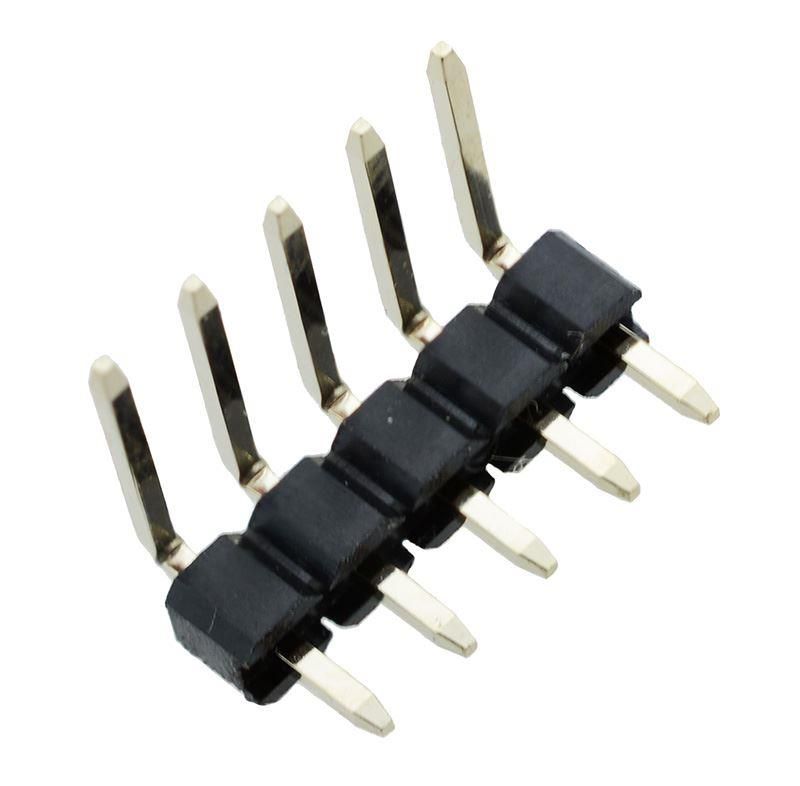

	Male Header 01x02 2.54mm Right Angle	1

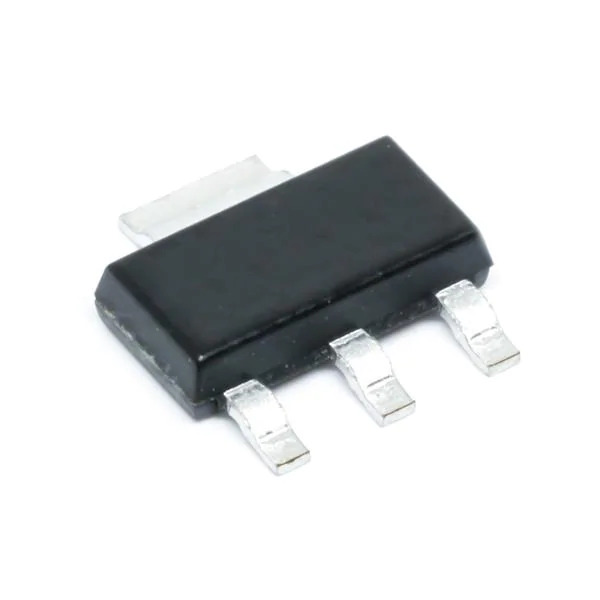

	Voltage Regulator TLV1117-50CDCY	2
	Voltage Regulator TLV1117-33CDCY	1

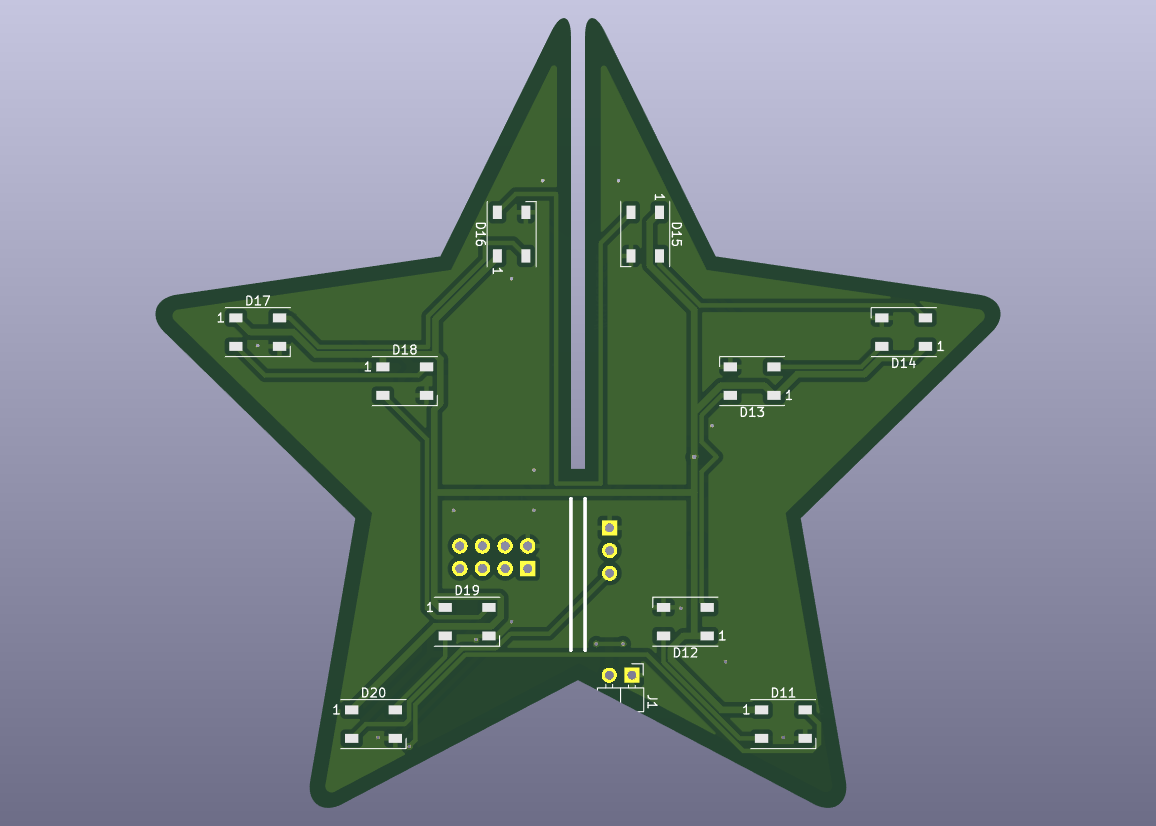

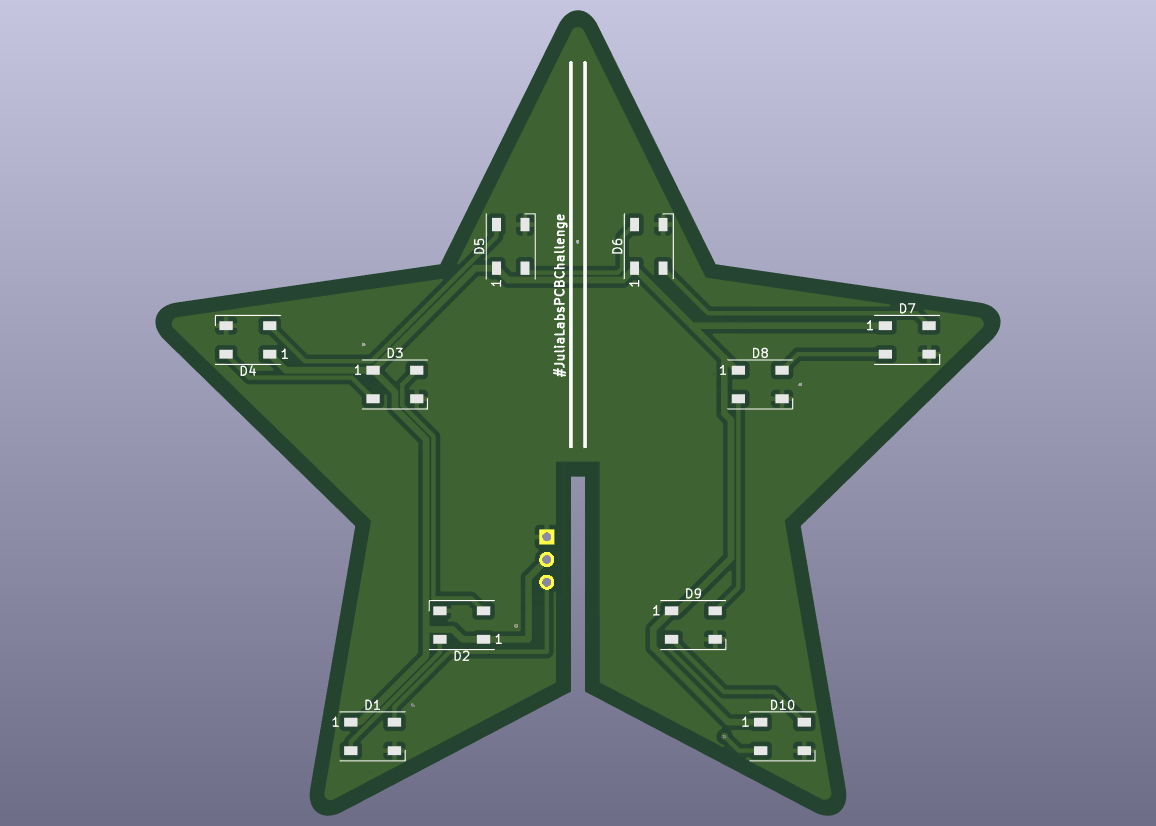

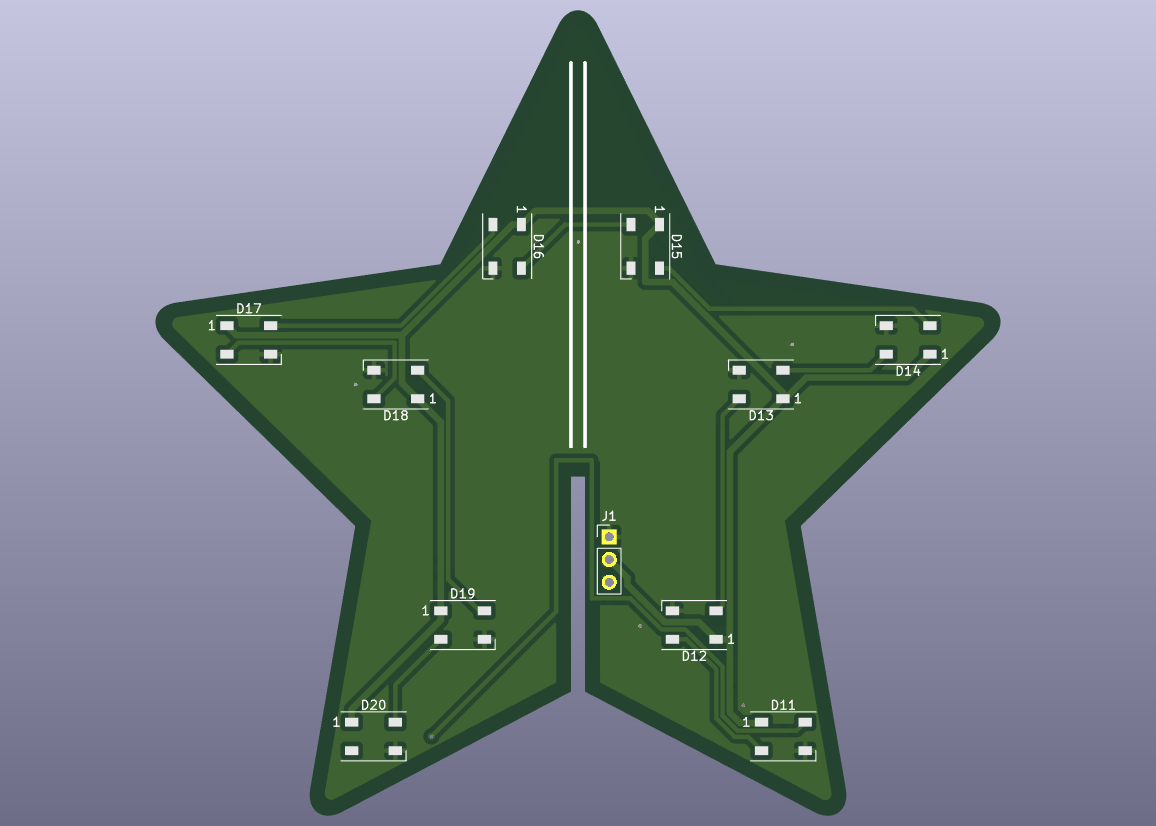

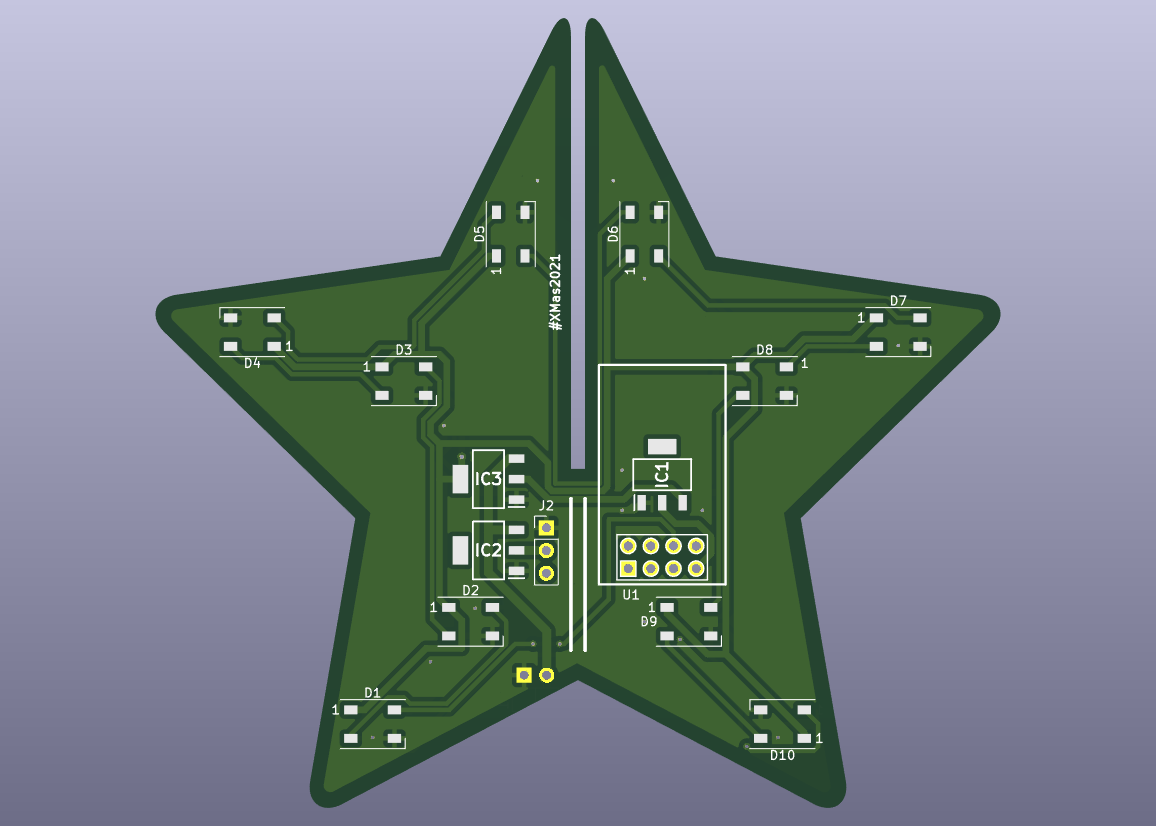

Imagens

#JuliaLabsPCBChallenge, #XMas2021

---

This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.
