3D printed ergo handwiring keybaord for those who have long ring fingers.

README

MagWave44

• 中文說明（Chinese Readme）。
• 英文說明（English Readme）。

簡介

Dactyl Manuform系列的鍵盤有很多種不同的樣式、也有各式各樣的作者製作成屬於自己的曲面分離式鍵盤，但大部分的Manuform系列根據的都是原始的模型再製而成，而這些成品也不一定適合自己的雙手。而在手指長度上，無名指是屬於比較特殊的一根手指，長度介於中指跟食指之間、又或者跟食指一樣長、而又或者比食指要短都有可能，這就導致大部分的鍵盤設計在無名指上不是那麼的友好。

而我本人的手屬於無名指長介於中指及食指之間，因此根據我的雙手及原始的Dactyl Manuform設計了第一把曲面分離式鍵盤，並且使用矮軸降低鍵盤的厚度，而這把鍵盤卻有著十分難操作移動手指的致命缺失。

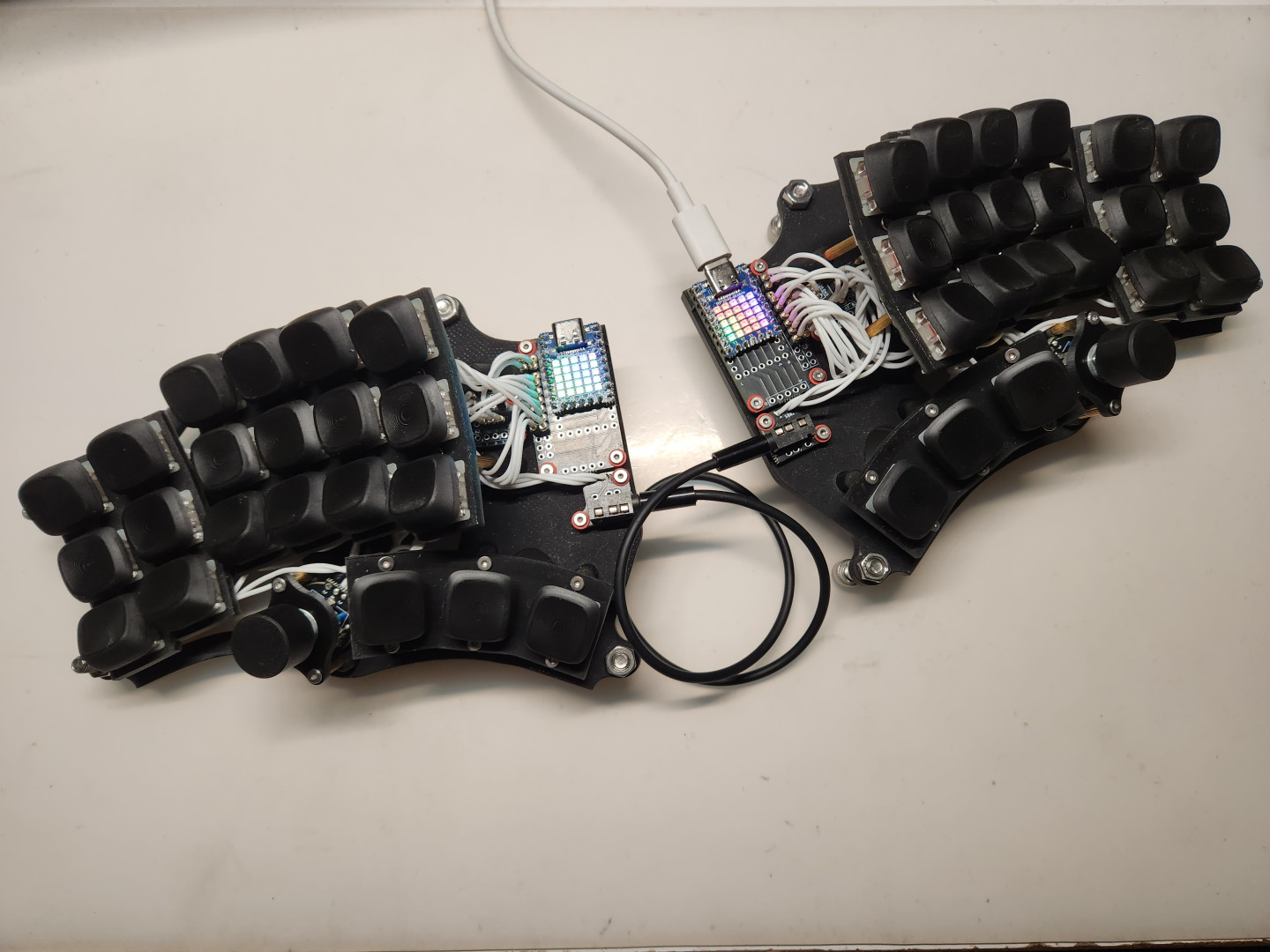

於是我根據這個失敗的模型重新再設計了一個模型，以iPhone用戶的外殼配件Magsafe及波浪（Wave）狀的外殼底板，再根據44鍵的按鍵總數，將這把鍵盤取名為MagWave44。

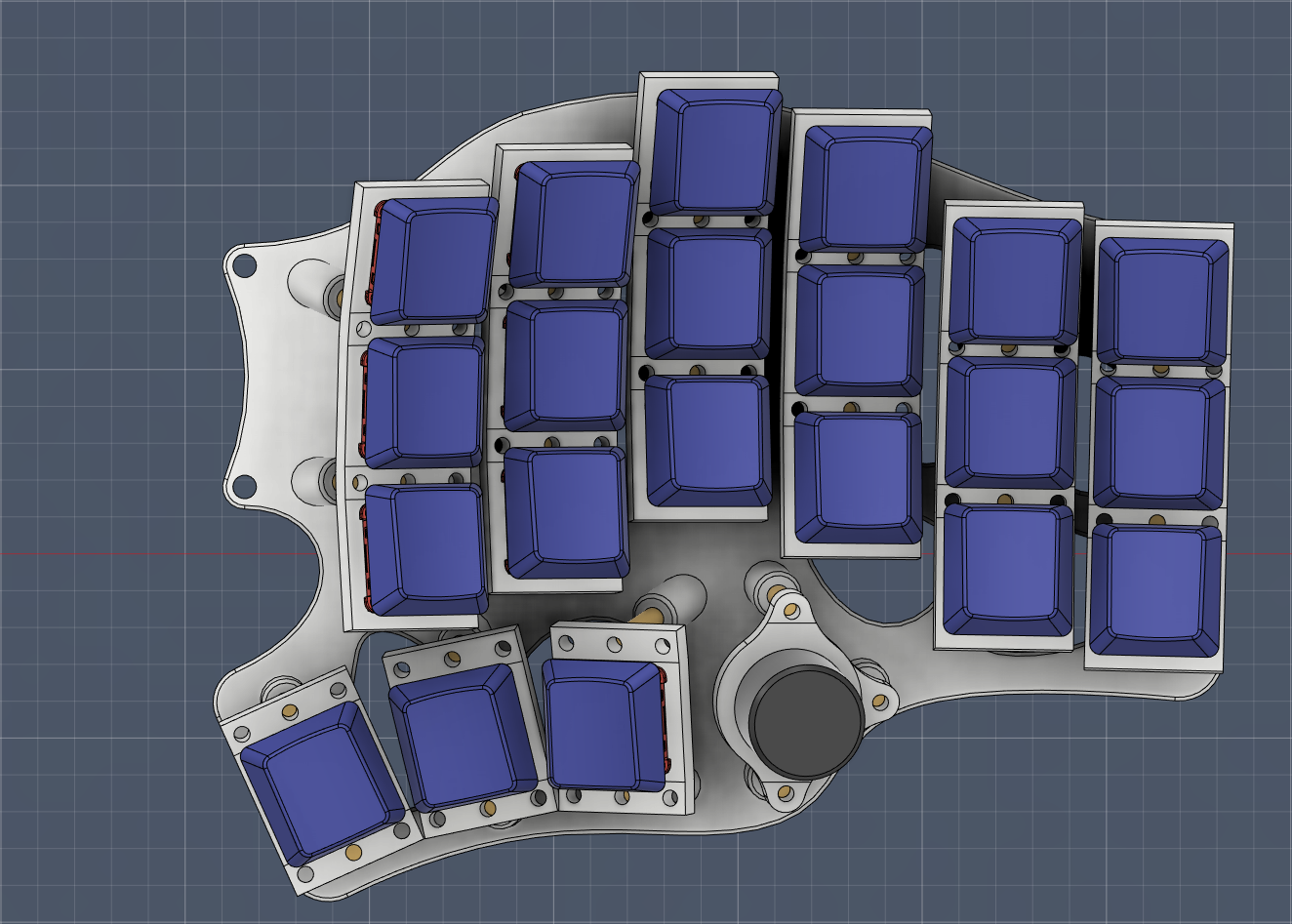

• 第一把鍵盤模型。

• 我的左手手指長度。

材料清單

3D列印部件

名稱	數量	備註	照片

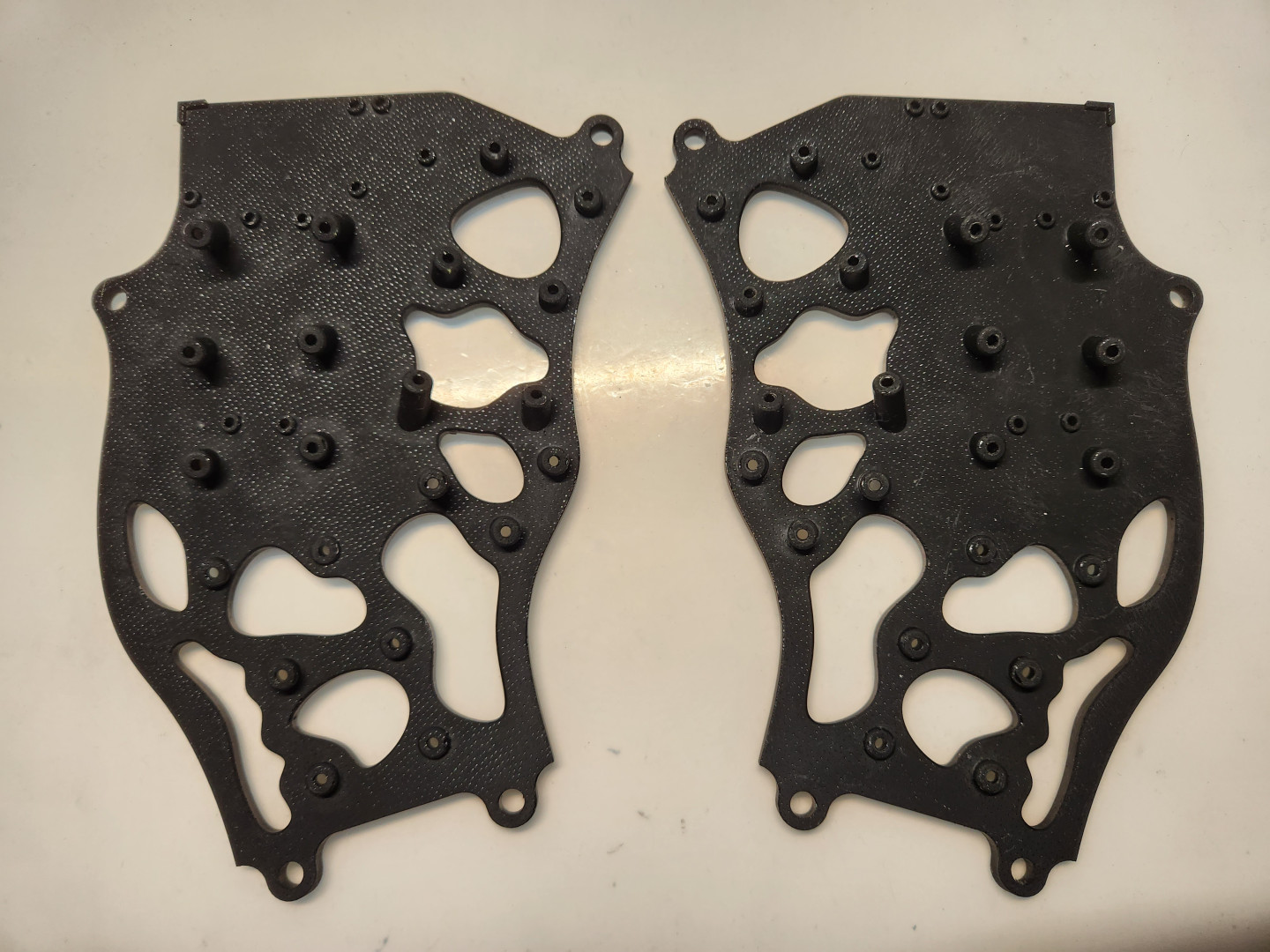

底板	1組	左右手

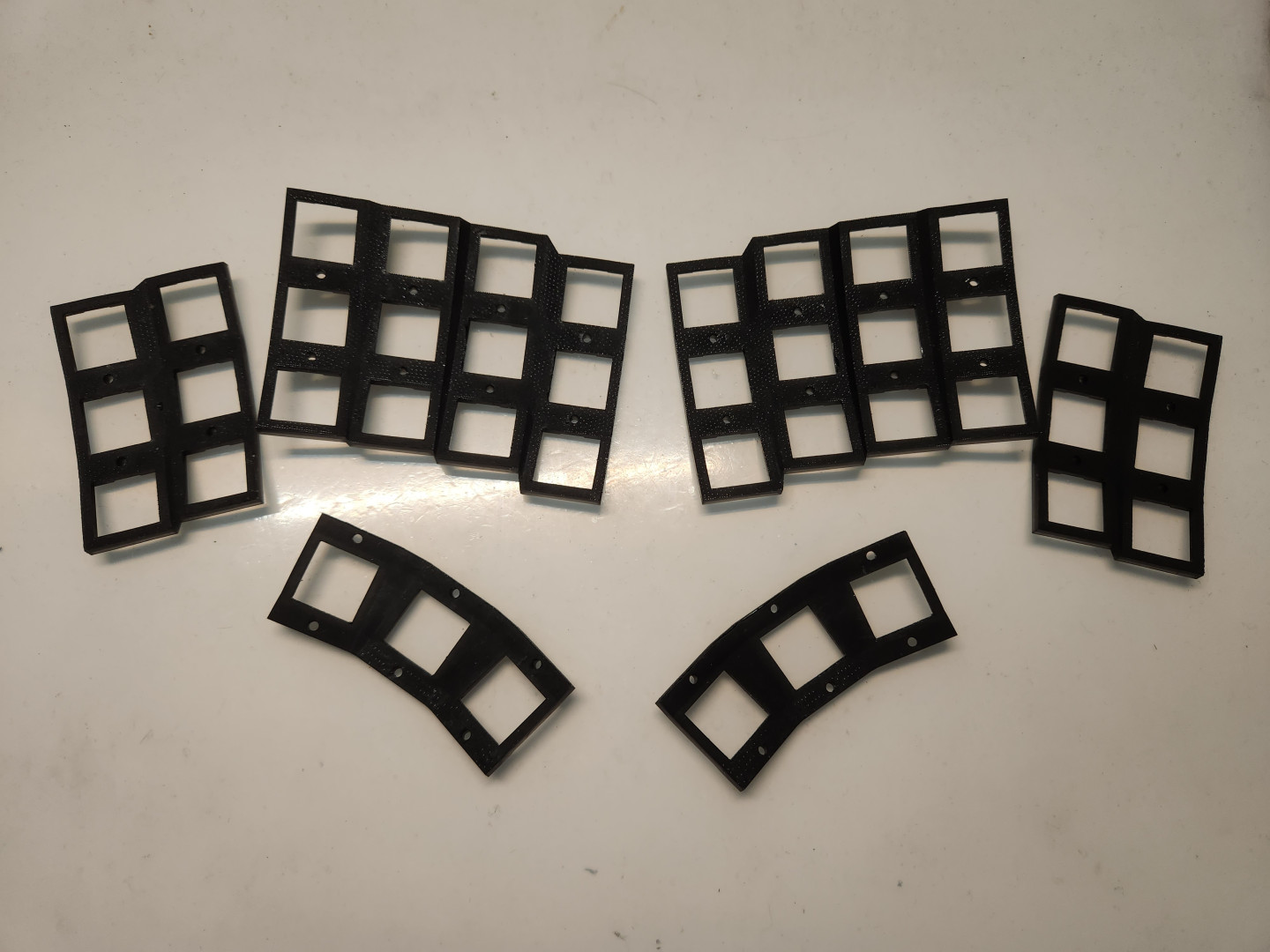

定位板	1組	左右手
旋鈕定位板	1-2片	-

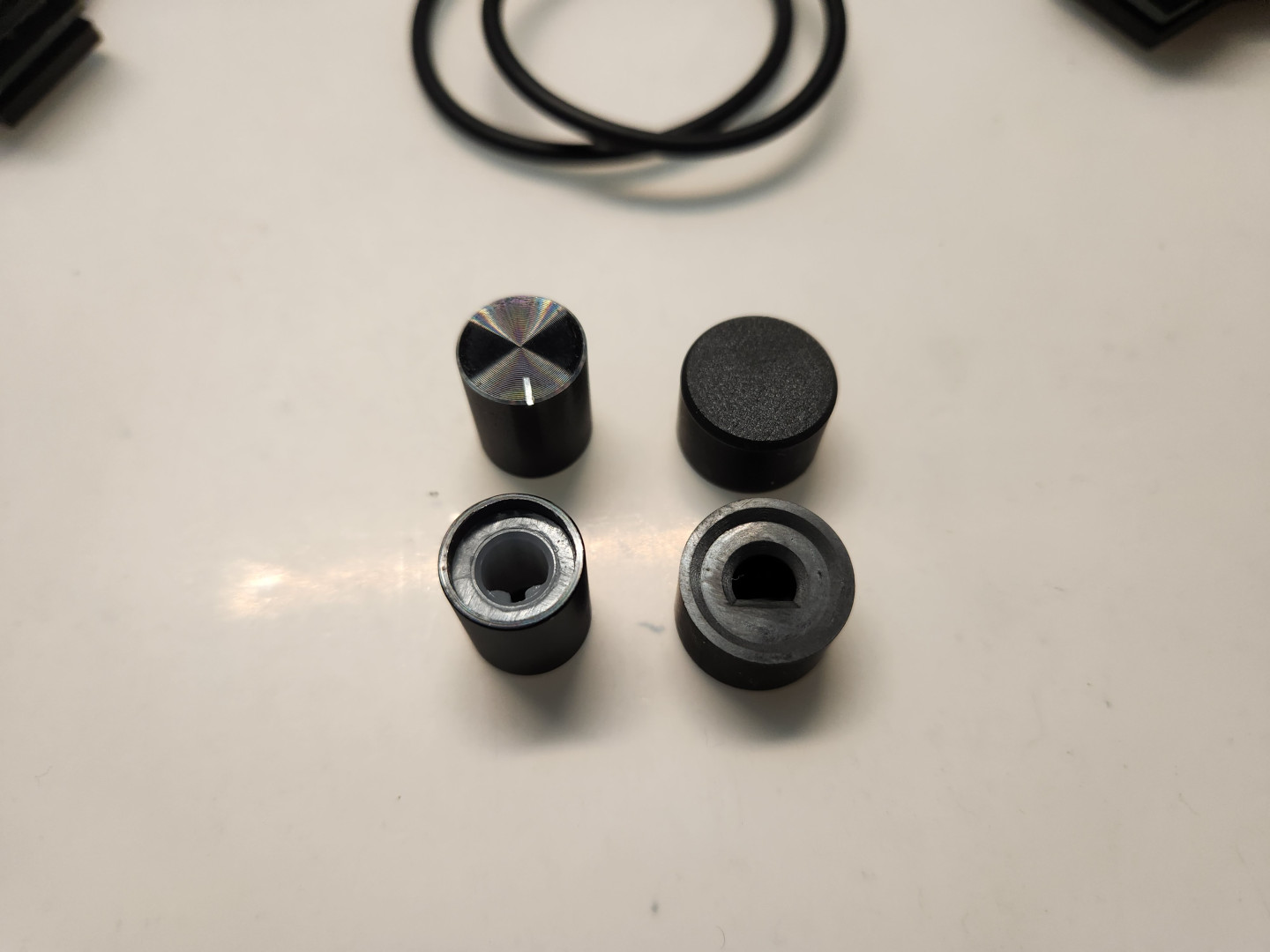

D型旋鈕帽	1-2個	-

電路板

名稱	數量	備註	正面	背面
單格電路板	42片	矮軸用

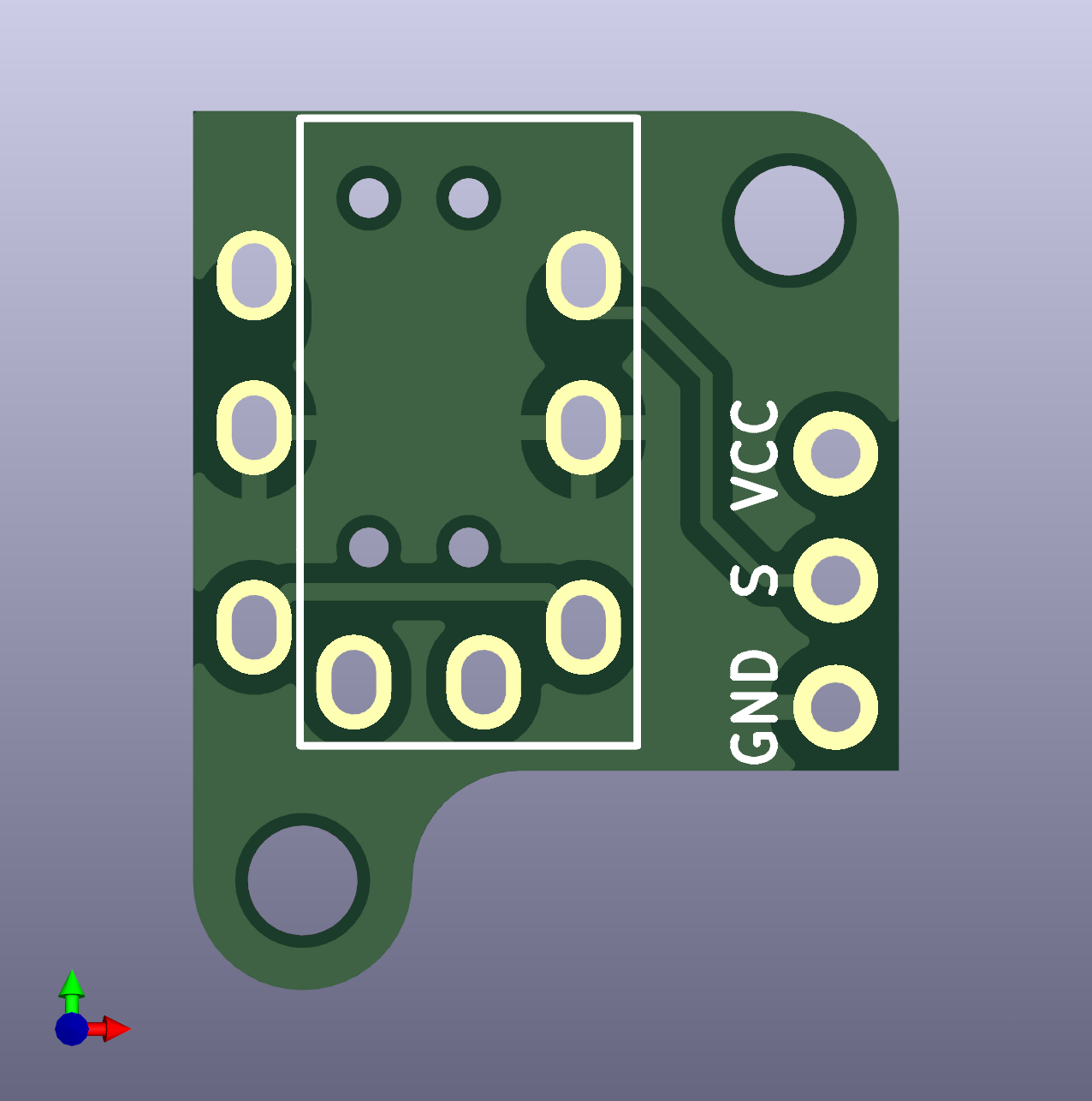

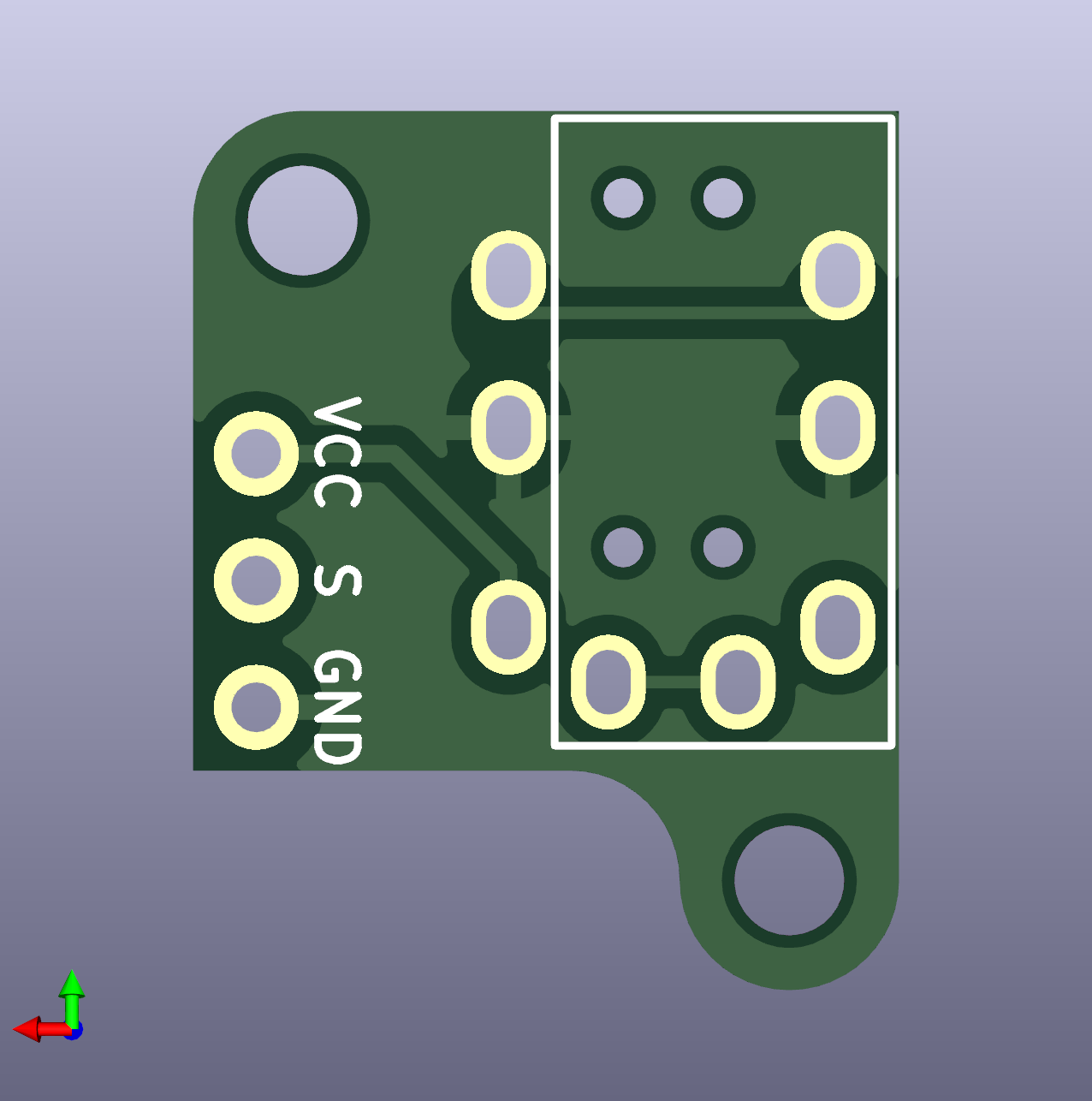

TRRS專用電路板	2片	-

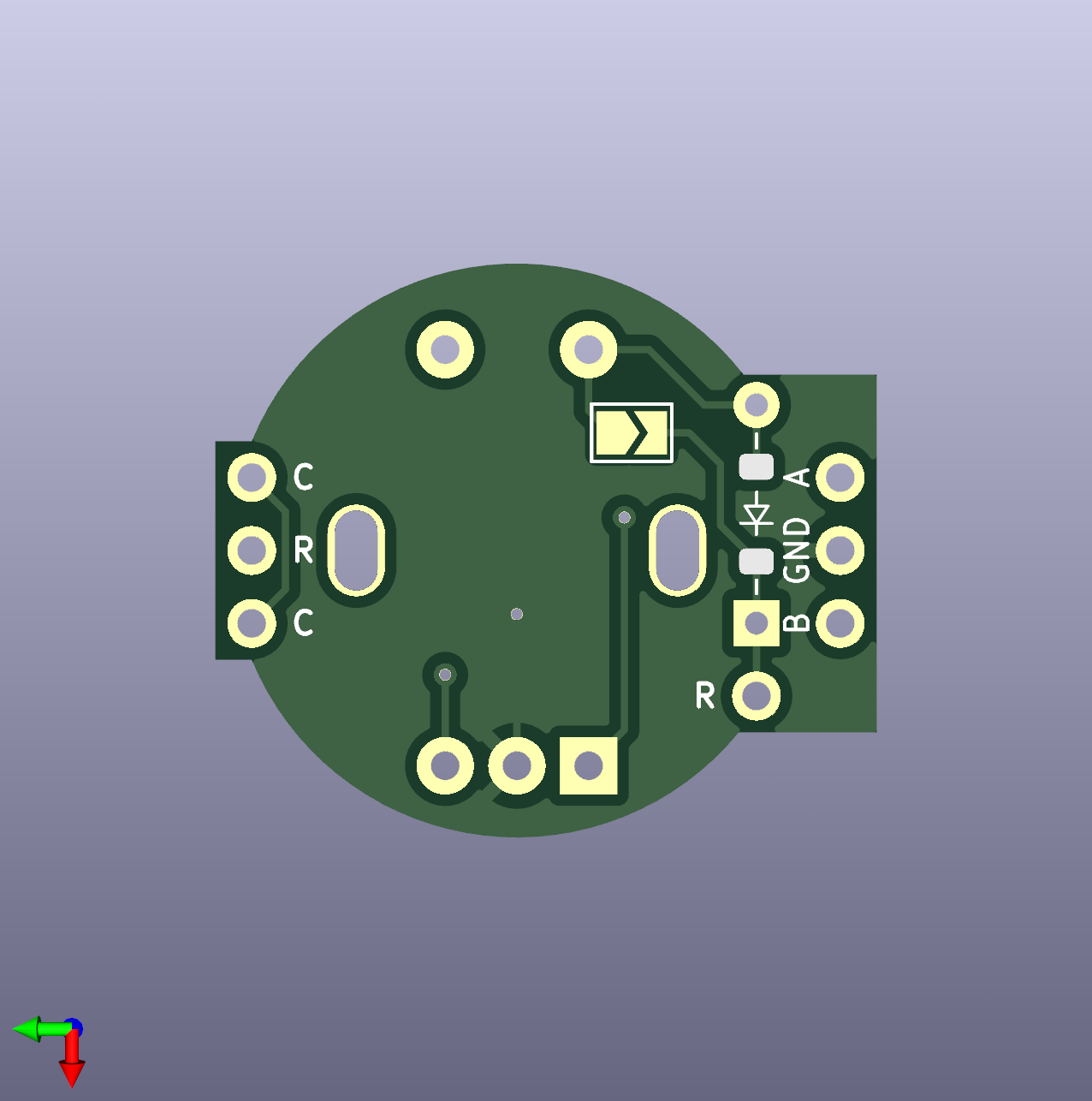

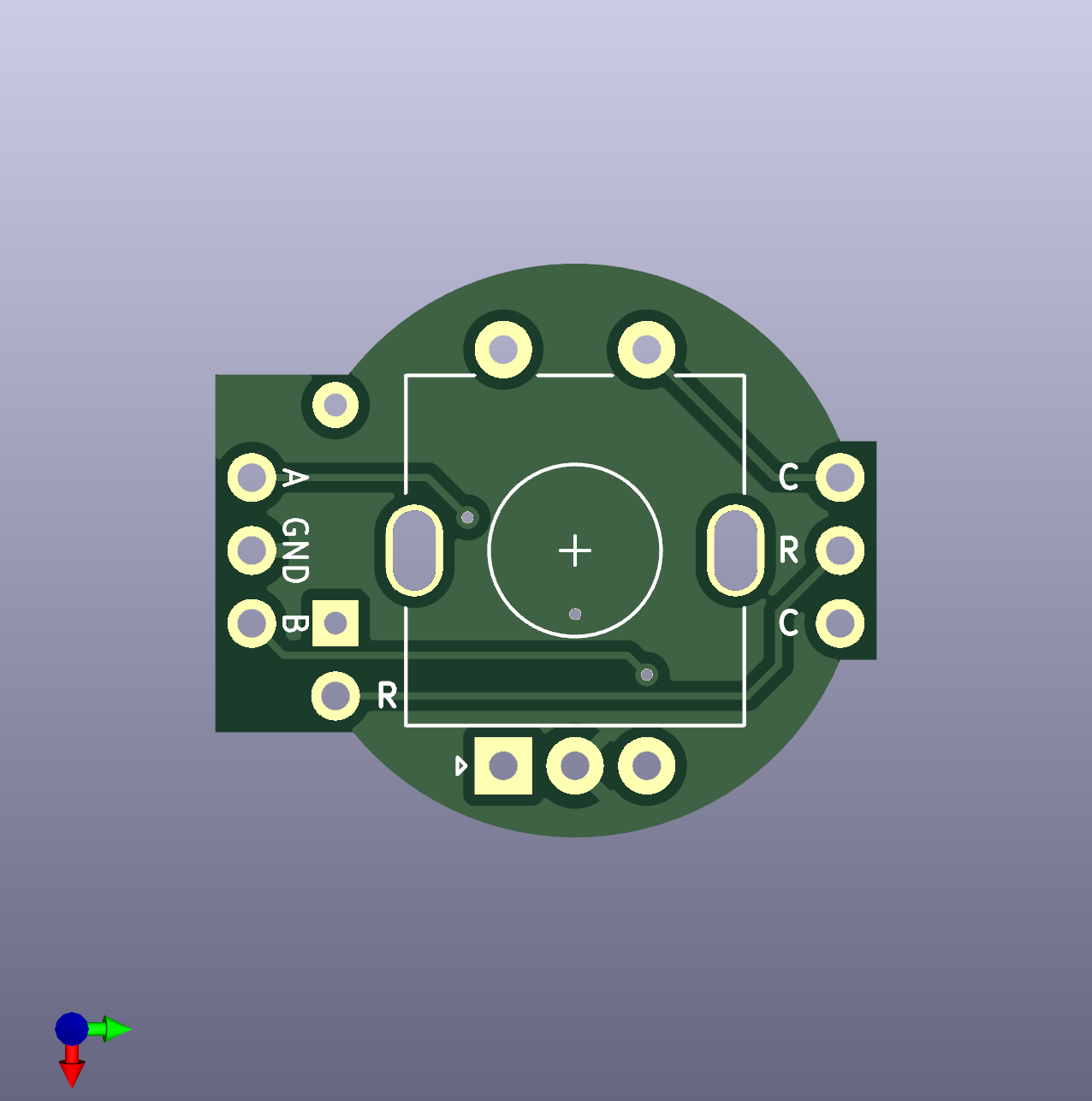

EC-11的專用電路板	1-2片	-

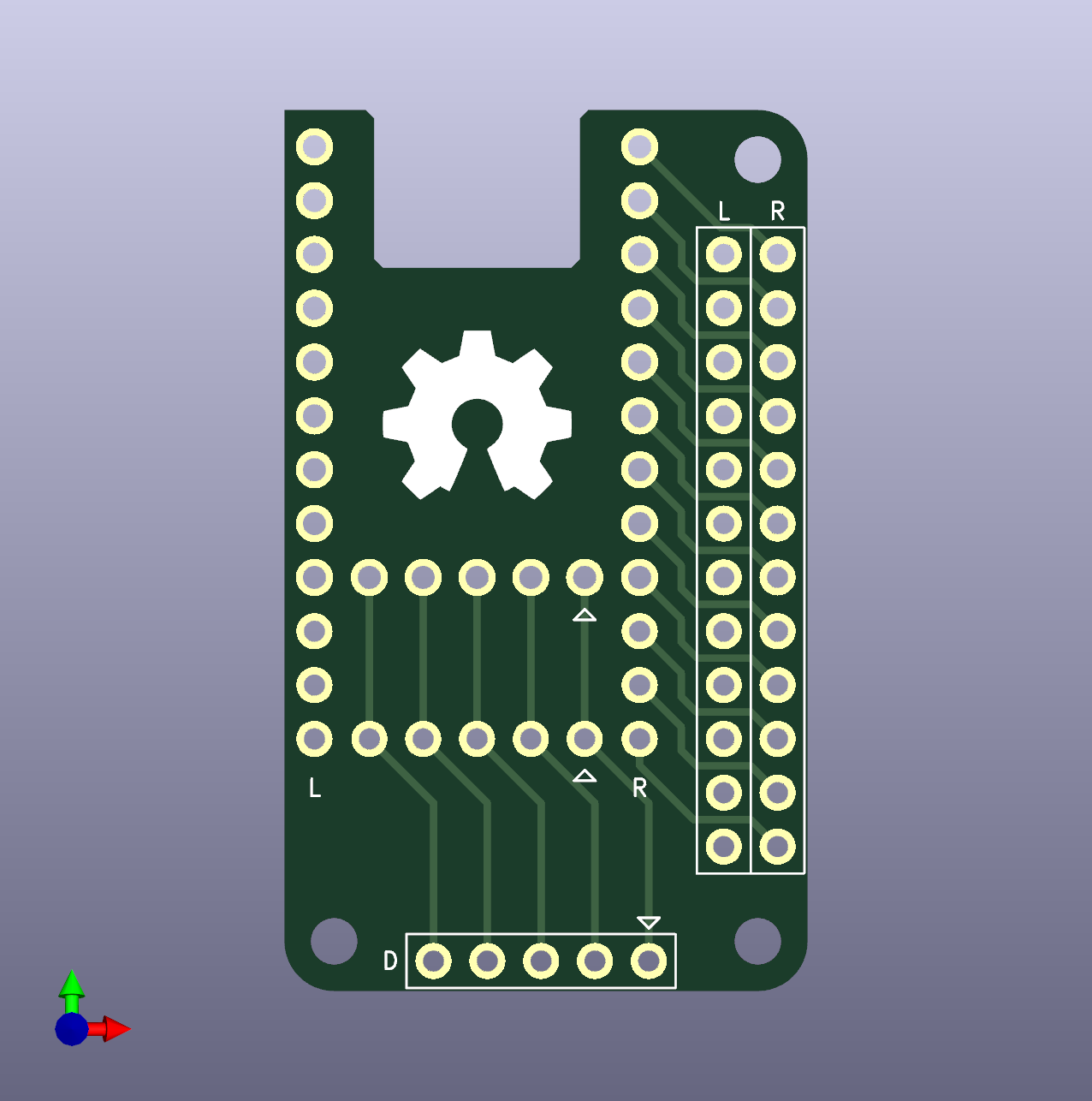

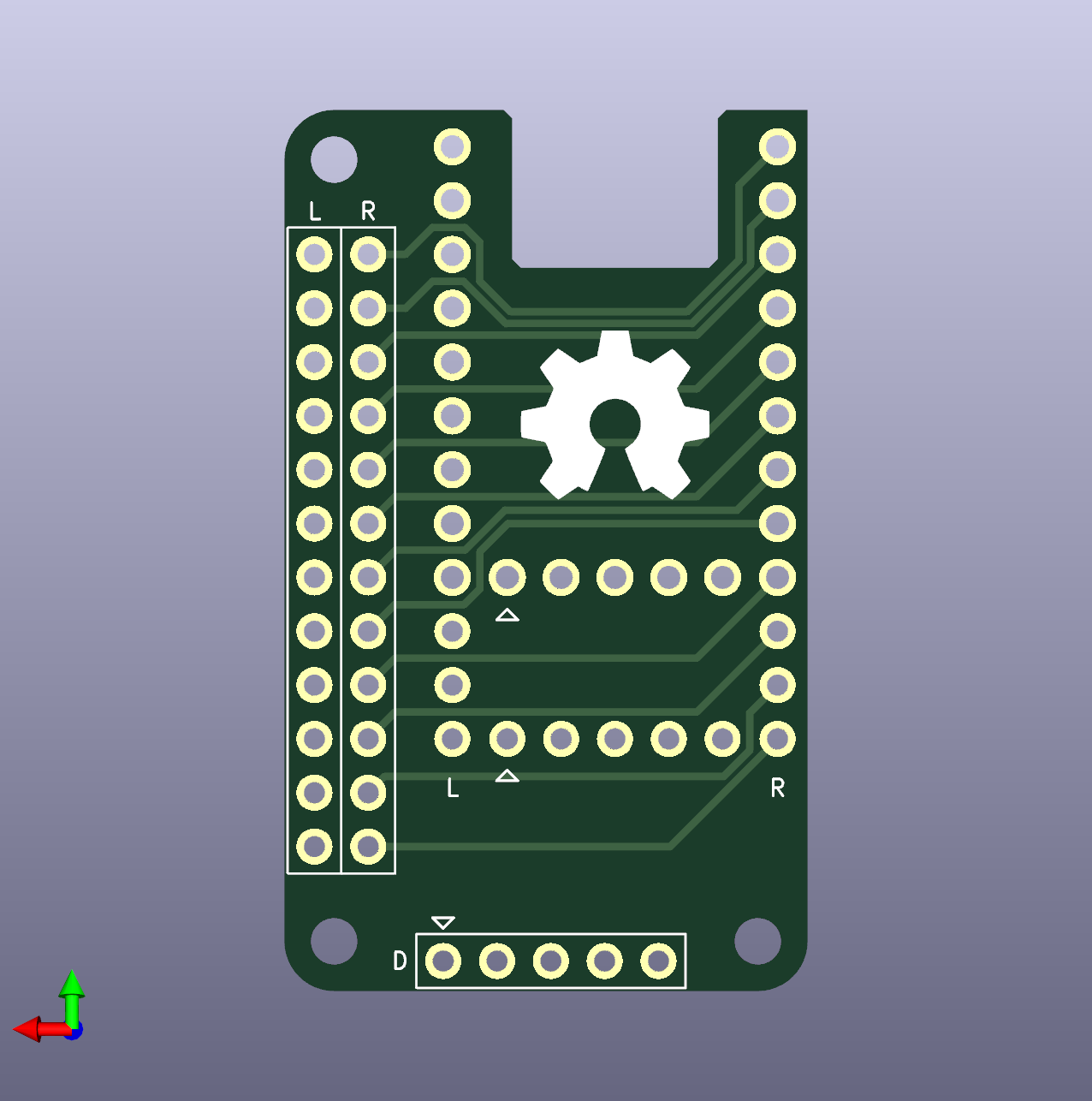

MCU電路板	2片	-

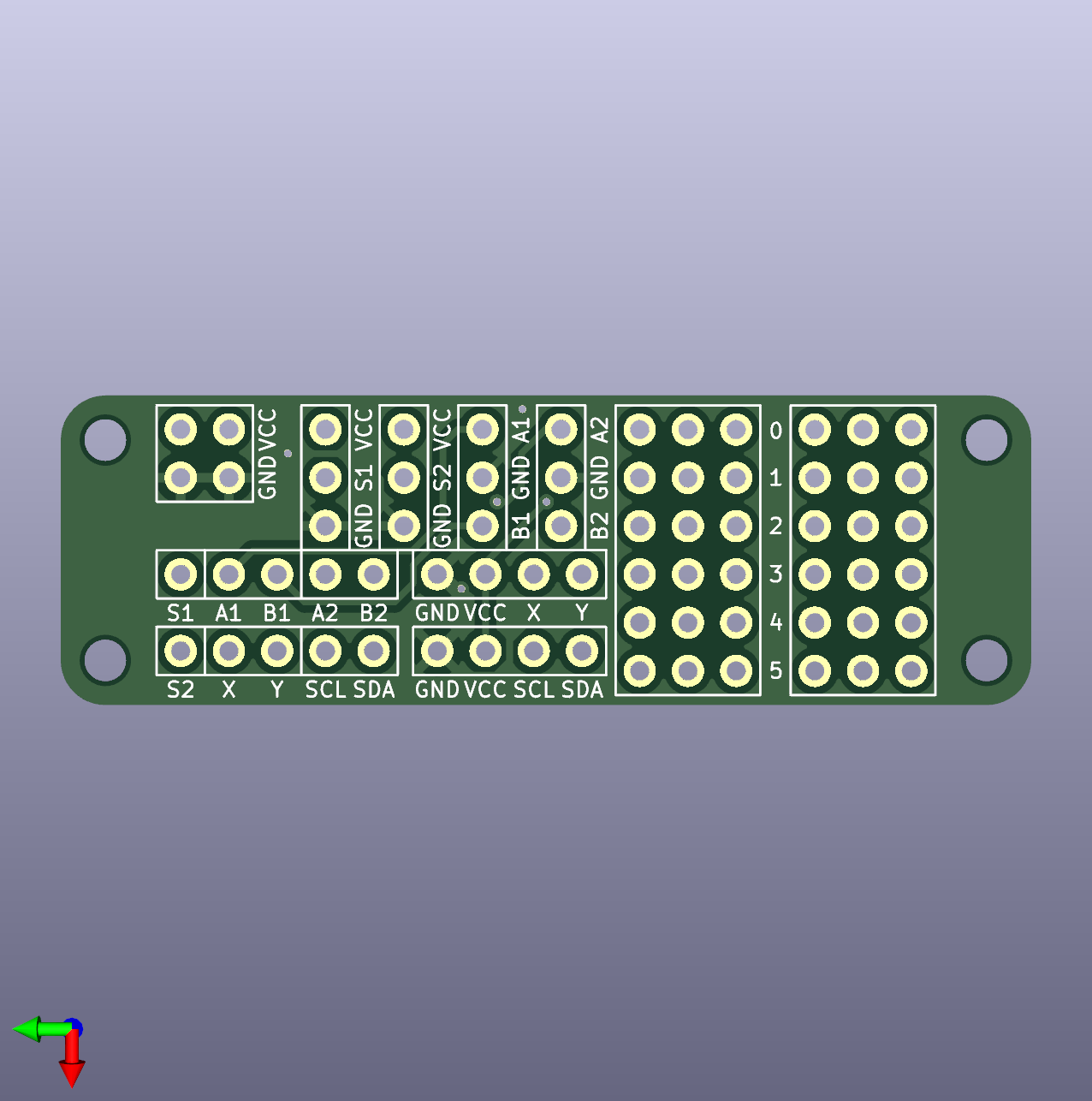

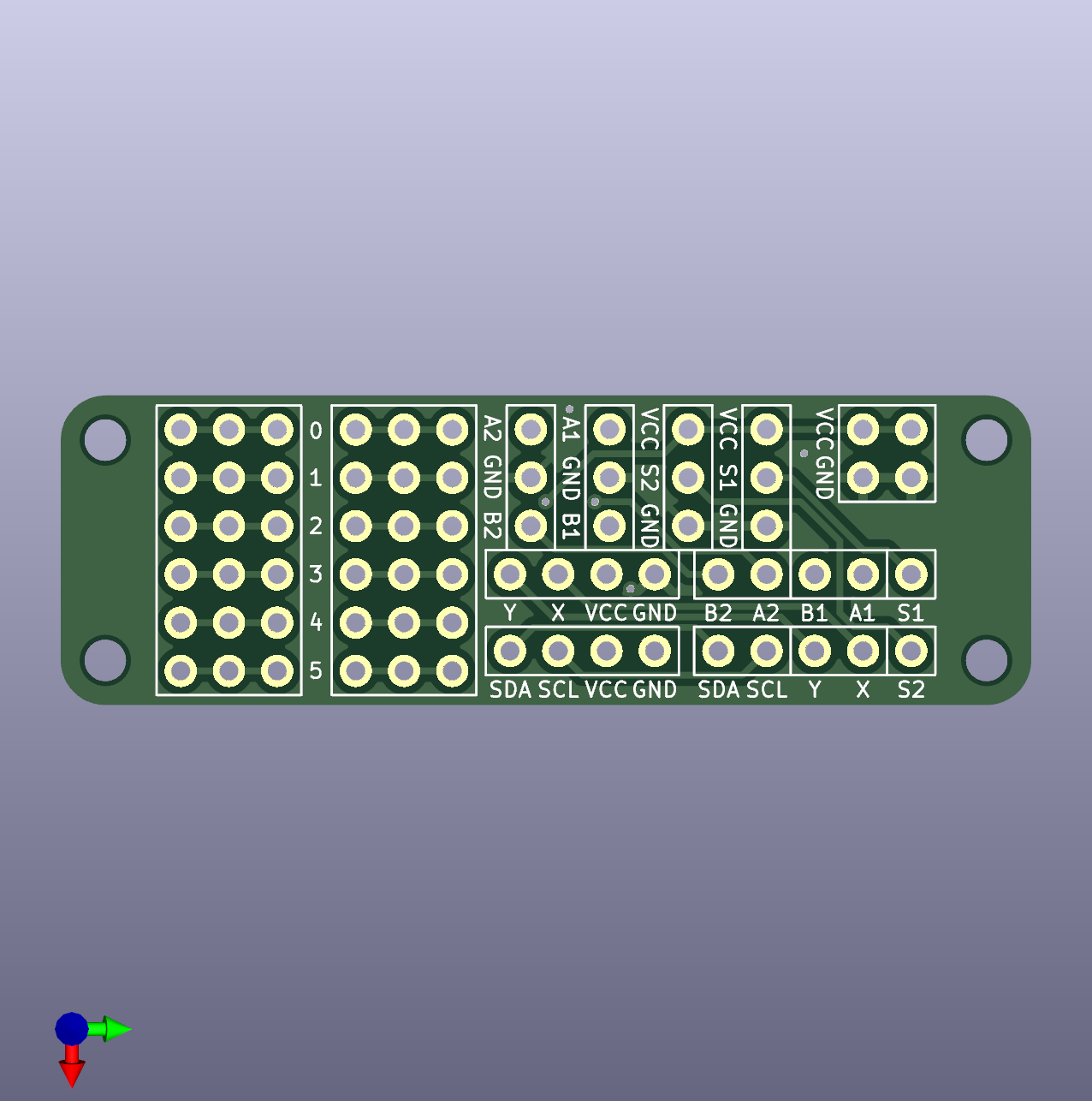

本體電路板	2片	-

螺絲零件

名稱	數量	備註
微型控制器	2片	規格請查詢下方Note
1N4148 二極體	42-44個	DO-35或SOD-123都可
TRRS座	2個	-
公母圓排針	-	-
M2x5mm 扁頭螺絲	78-84根	-
M2x8mm 扁頭螺絲	18根	可選配，有電路板才需要
M2 六角螺母	18個	可選配，有電路板才需要
M2x5mm 雙通銅柱	16根	-
M2x7mm 雙通銅柱	8根	-
M2x10mm 雙通銅柱	6根	旋鈕零件，可選配
M2x12mm 雙通銅柱	8根	-
M2x18mm 雙通銅柱	4根	-
D型 EC-11 旋鈕編碼器	1-2個	高15mm，可選配
M5x8mm 以上厚頭螺絲	8根	Tending用，可選配
M5 六角螺母	8-14個	Tending用，可選配
Magsafe引磁圈或吸磁環	2個	Tending用，可選配
電線或漆包線	-	-
矮軸	42個	-
1u鍵帽	42個	-

Note

可使用的微型控制器請依據自身需求做選擇，因為是完全開源的關係，你可以任意變更目前使用的GPIO腳位，如果想要按照現有韌體組裝安裝鍵盤的話，以下微型控制器是我納入清單內的，供大家參考：

ATMega32U4系列：ProMicro 5V16M、Eltie-C v4。

RP2040系列：RP2040-ProMicro、RP2040-Zero、RP2040-Matrix、RP2040-SuperMini。

製作前準備

Note

MagWave44為3D列印的曲面鍵盤，由於定位板在設計上專屬於矮軸，螺絲配件屬於比較小的M2規格，推薦使用LCD或SLA的列印機製作。

Note

推薦使用工程用樹脂進行列印，確保鍵盤部件不會輕易斷裂及融化。

Note

鍵盤韌體有4種可供選用，製作方式會以降低手拉線的難易度去介紹。

Warning

個人操作3D列印機、使用電烙鐵工具等務必注意環境通風，避免中毒、火源、燒燙傷等危險。

• 點我進入組裝說明。

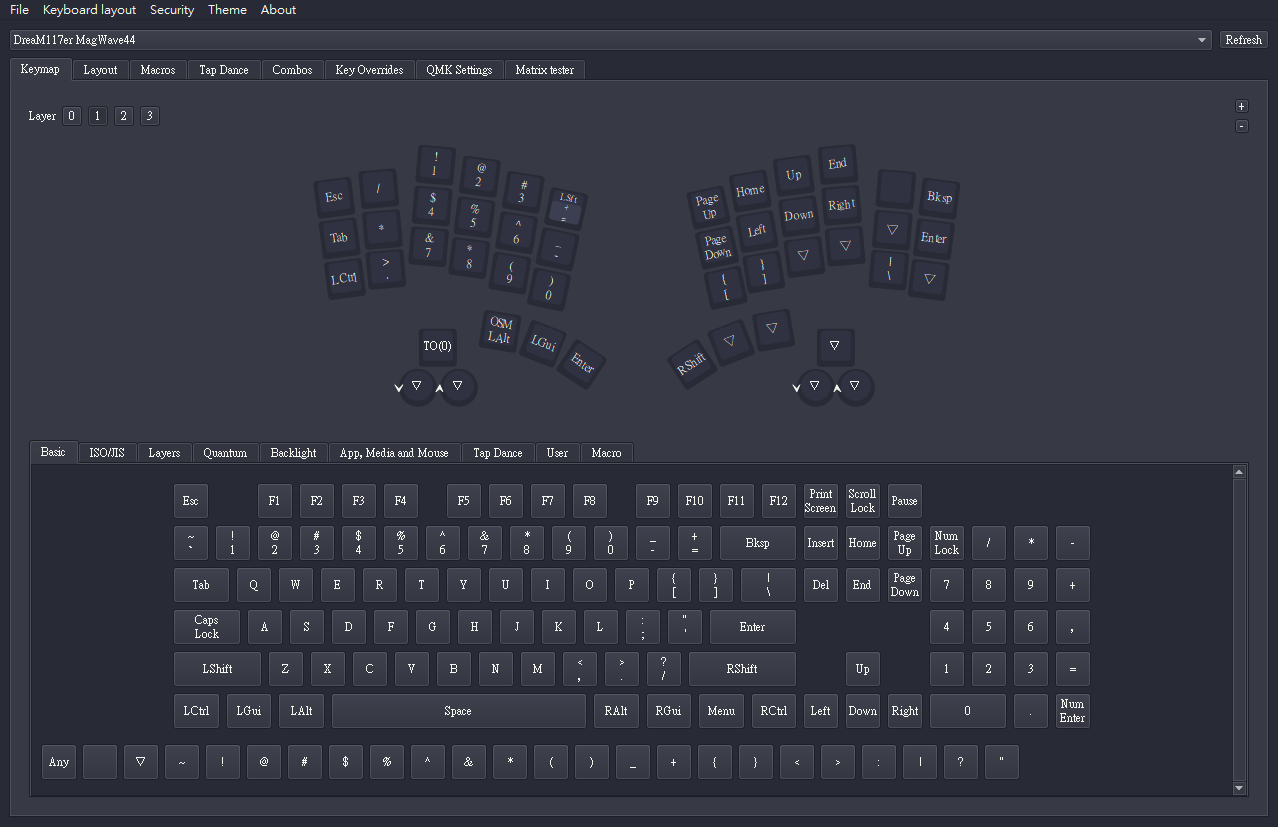

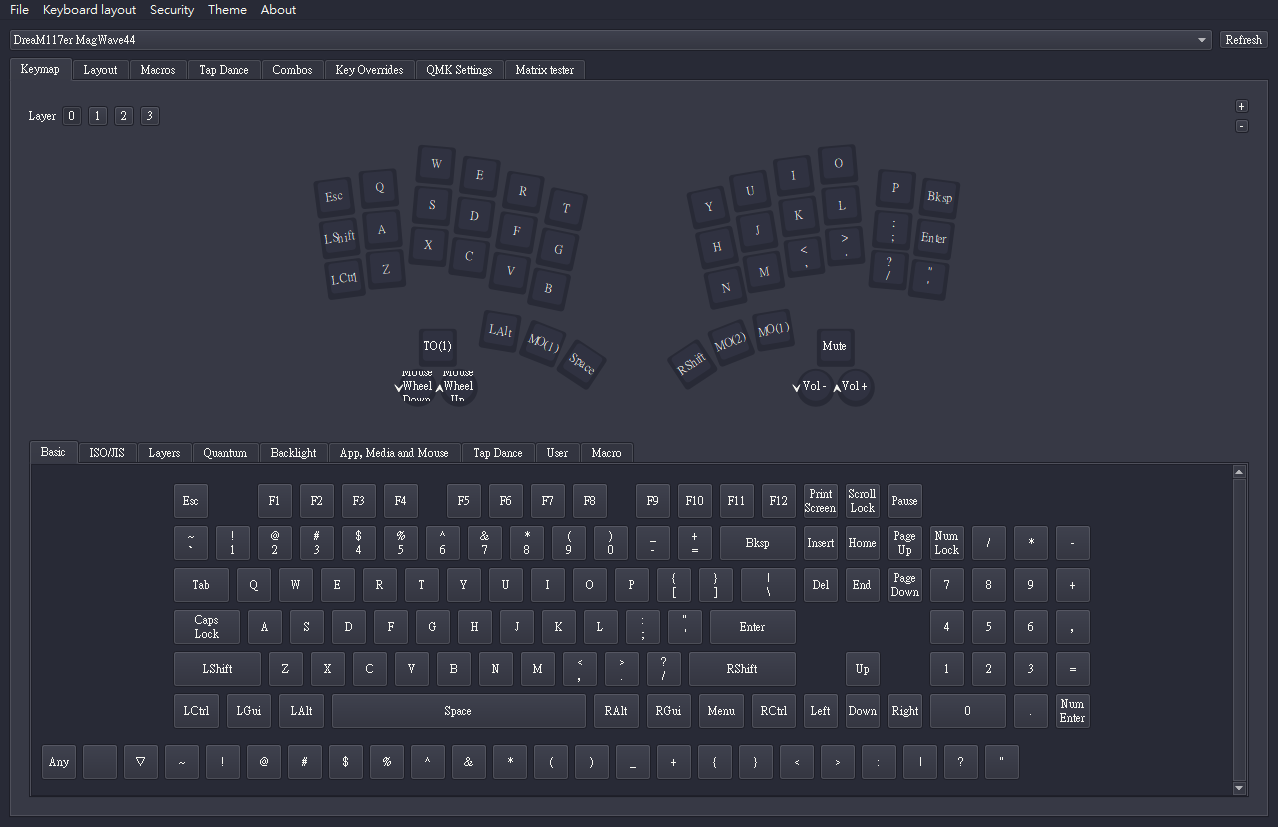

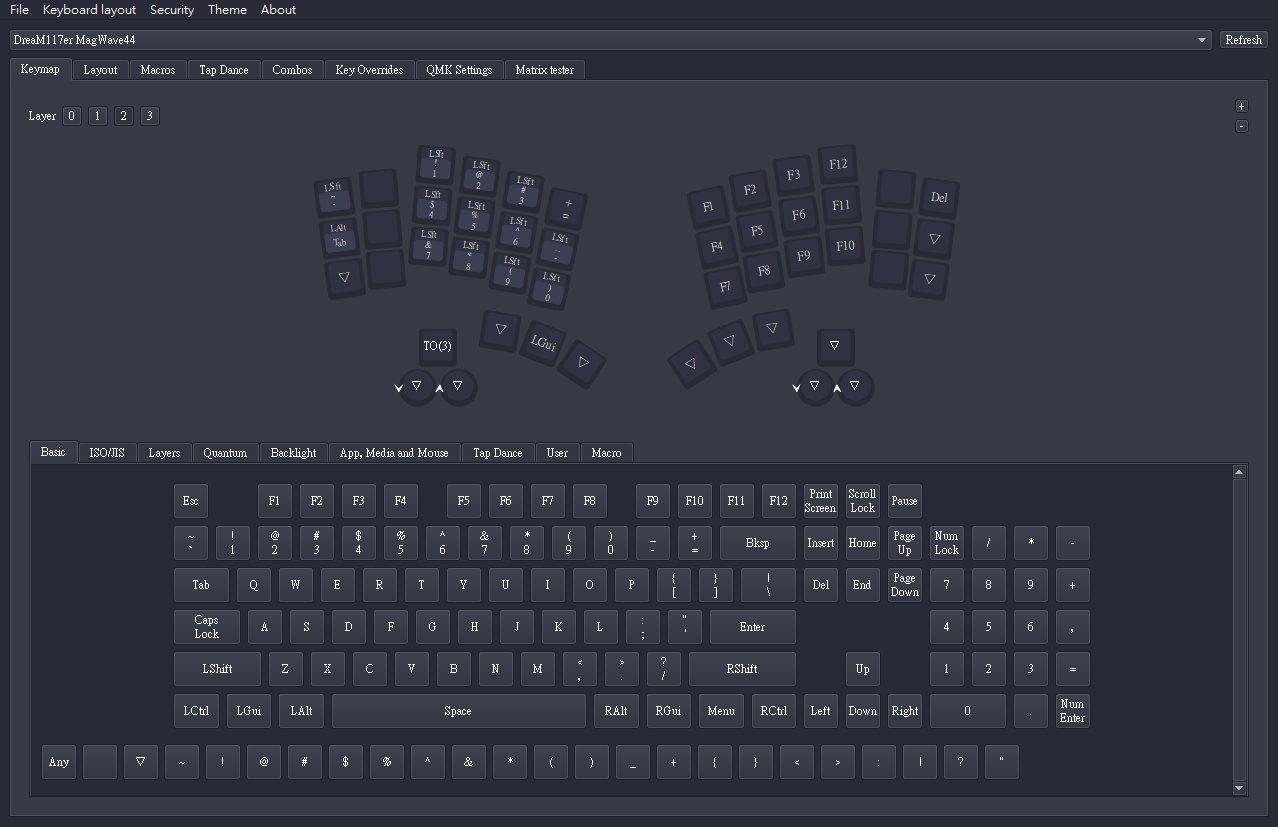

鍵盤配列

參考及使用資料

• QMK Firmware.
• VIAL.
• KiCAD version 7.0.5.
• JLCPCB.
• DeepL.
• AutoDesk Fusion360.
