Chaveador KVM para até 3 PCs/aparelhos diferentes conectados simultaneamente, podendo alternar entre si.

README

setup-kvm-3

Chaveador KVM (Keyboard Video Mouse) para até 3 PCs/aparelhos diferentes conectados simultaneamente, podendo alternar entre sí.

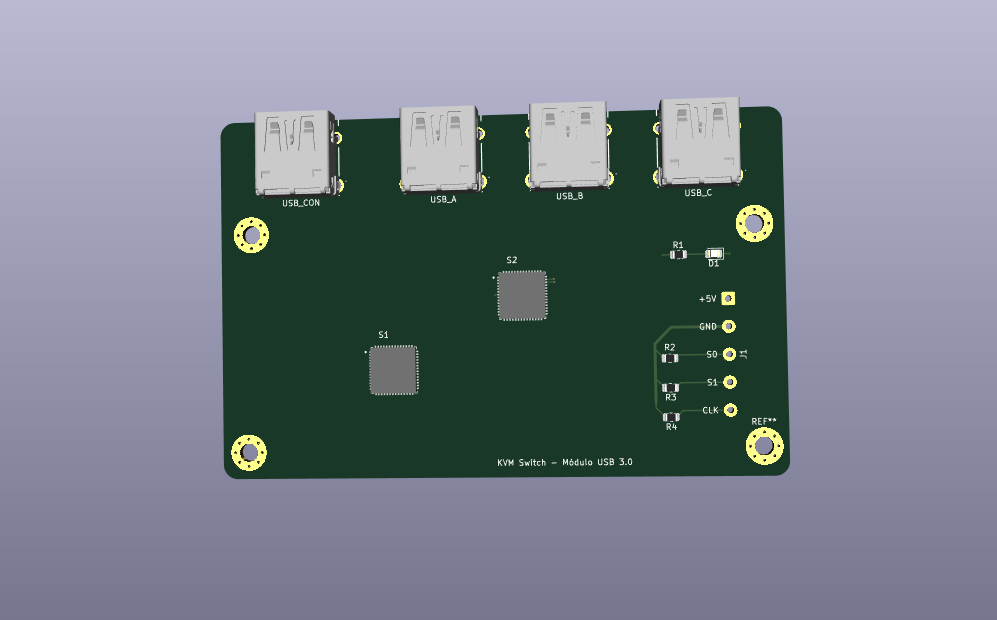

Imagem ilustrativa

Cada aparelho conectado contará com 3 entradas HDMI, 3 entradas DisplayPort e 1 entrada USB 3.0.

O projeto é montado em cima de um Arduino para fazer o chaveamento entre os aparelhos via teclado, caso opte por um chaveamento apenas via botão fisico o Arduino não será necessário.

O chavemento será feito pelo botão físico no aparelho ou via um teclado USB usando os atalhos:

• CTRL+SHIFT+NUM+1 para o aparelho número 1
• CTRL+SHIFT+NUM+2 para o aparelho número 2
• CTRL+SHIFT+NUM+3 para o aparelho número 3

e assim por diante

---

Instruções

Fabricação

• espessura minima das trilhas (width): 0.2mm
• espaçamento minimo (min clearance): 0.2mm (usado 0.25m)
• fotolito: 10.000 DPI

Módulos

• Módulo Alimentação
• Módulo Displayport
• Módulo USB 3.0 tipo A
• Módulo Controle

Materiais

Componentes necessários para um KVM de até 3 aparelhos:

• Arduino qualquer modelo (opcional)
• 70x Buffers SN74HC541N (6 por HDMI, 6 por DisplayPort e 2 por USB)
• 4x Conectores USB 3.0 DIP fêmea
• 9x Conectores HDMI fêmea link de venda
• 9x Conectores DisplayPort DIP fêmea
• 4x Conectores P2 de áudio e microfone link de venda

É possível substituir os buffers SN74HC541N por multiplexadores 74HC4052, porém será necessário muitos deles para fazer o mesmo trabalho, para cada SN74HC541N será necessário mais ou menos 4 multiplexadores 74HC4052.

TODO: Colocar o link para o BOM

Esquemas

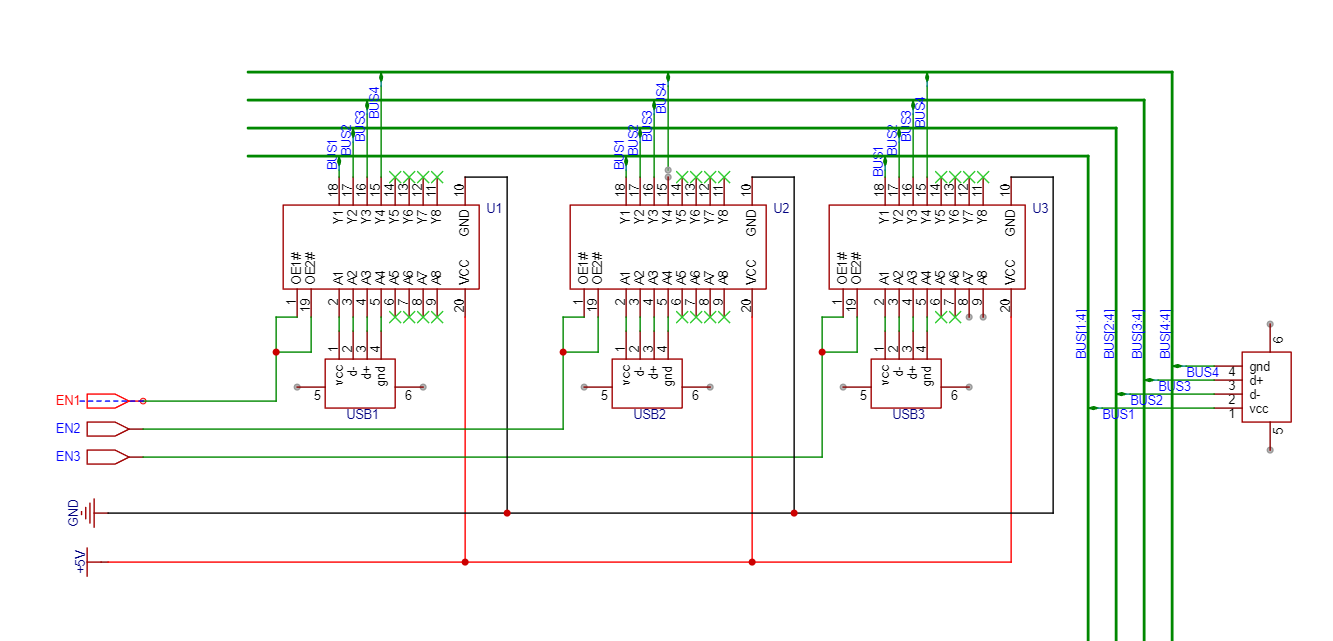

Placa USB

Montagem

Em desenvolvimento
