PCB for Kensington trackball with RP2040

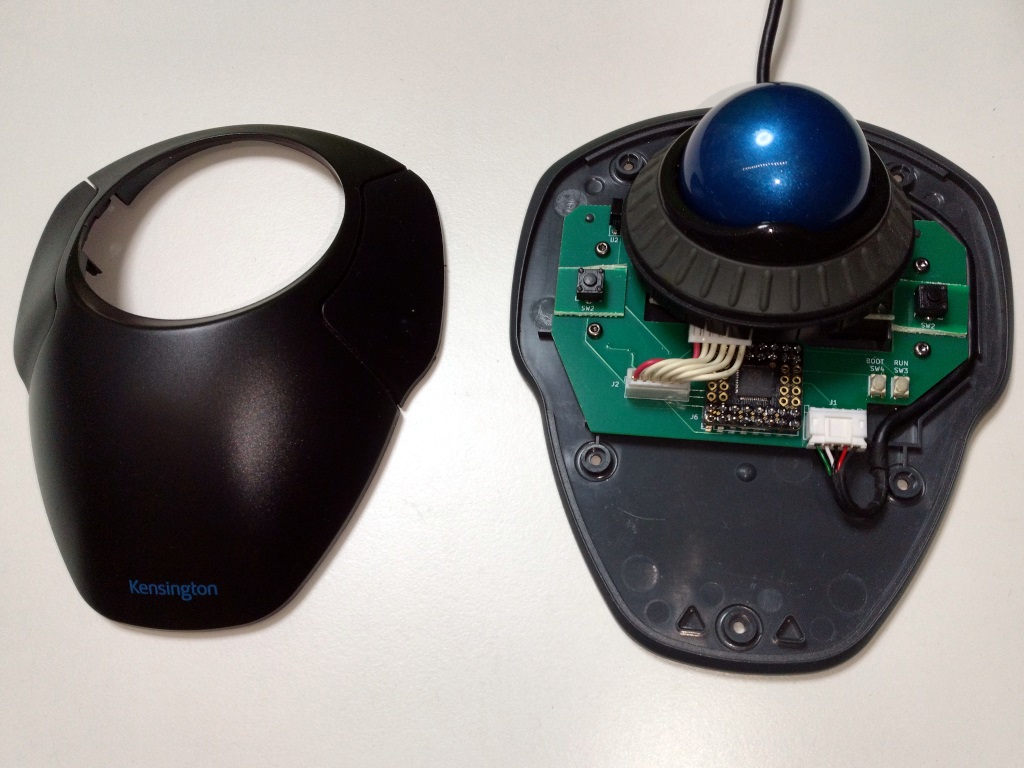

Kensington Orbit Trackball with Scroll Ringの基板をPGA2040を使っ基板に置き換えるためのKiCadプロジェクト

基板発注時の注意

板厚は1.2mmです。

主要部品

部品	入手先	備考
PGA2040	https://akizukidenshi.com/catalog/g/gM-16762/	Raspberry pi picoと同じCPU
IR928-6C-F	https://www.marutsu.co.jp/pc/i/12907560/	ホイール用２相エンコーダのLED見た目が同じなので選択
PT5529B/L2/H3	https://www.marutsu.co.jp/pc/i/13719542/	ホイール用２相エンコーダのフォトトランジスタ見た目が同じなので選択
LMV393D	https://www.marutsu.co.jp/pc/i/30637519/	２相エンコーダ信号用のコンパレータ
B6B-PH-K-S	https://www.marutsu.co.jp/pc/i/46628/	ADNS-5050との接続用コネクタ
S5B-PH-K-S	https://www.marutsu.co.jp/pc/i/54957/	USBケーブルとの接続用コネクタ
kailh mute switch	https://www.amazon.co.jp/s?k=kailh+mute+switch	マウスボタン秋月のタクトスイッチで代用（1.6mm(7.3mm-5.7mm)の底上げが必要）
タクトスイッチ	https://akizukidenshi.com/catalog/g/gP-06184/	RP2040のリセットとモード選択用

ソフトウェア

こちらにソフトウェアがあります。

部品実装

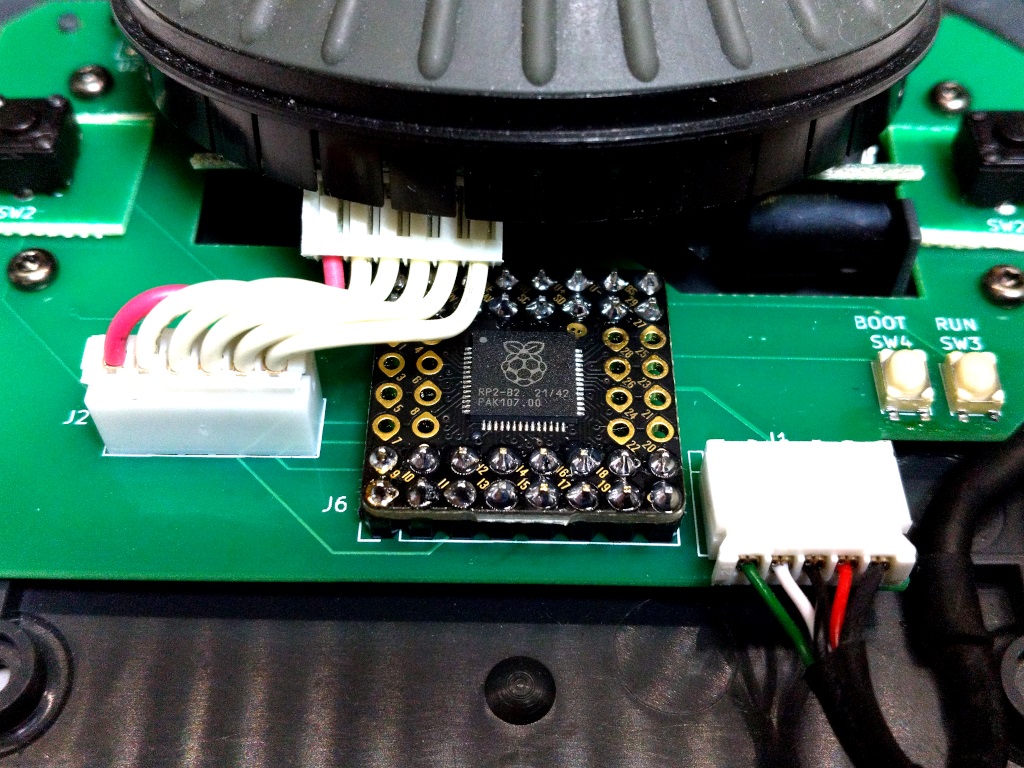

PGA2040周辺はこのような感じ
