HIDtaiko

低価格で高性能なおうち太鼓プロジェクト

HIDtaikoでは基盤、接続器の設計を行っています。

English README

◇readme構造

.
└── README.md(メイン)
    ├── rp2040readme.md(RP2040接続器の組み立て方、詳細)
    ├── readme_drumhead.md(基盤、詳細)

◇接続器

→ RP2040接続器 組み立てガイド

最新・最安・最高性能のおすすめモデル（最安800円〜、簡単なはんだ付けのみ）

各接続器の比較表

項目	1.2接続器	1.3接続器	2.0接続器	RP2040接続器
対応デバイス	PC, Switch	PC	PC, Switch	PC,(switchに対応予定)
感度変更方法	感度変更サイトで変更可能	感度変更サイトで変更可能	接続器単体で変更可能	感度変更サイトで変更可能
ファームウェア	Arduino IDE	Arduino IDE	Arduino IDE	Pico SDK
回路	簡易的な1MΩ抵抗	簡易的な1MΩ抵抗	オペアンプによる信号の増幅	ショットキーバリアダイオードクランプ回路
改造のしやすさ	簡単	簡単	簡単	難しい
制作難易度	中〜高（Arduinoの知識が必要）	中〜高（Arduinoの知識が必要）	中〜高（Arduinoの知識が必要）	低（簡単なはんだ付けのみでOK
制作費用	最低構成1500円程度	最低構成1500円程度	最低構成2200円程度	最安800円程度
補足	Switchで使いたい人におすすめ	-	※原因不明の無反応が発生することあり	※最も新しく、性能も最も高いおすすめモデル
プレイ動画	動画を見る	動画を見る	動画を見る	動画を見る

◇感度変更サイト

→ 感度変更サイトを開く（Chrome / Edge のみ対応）

接続器を PC に繋いだままブラウザから感度・ディレイを調整できます。V1.1（RP2040）・V1.2 に対応。

仕組み

ピエゾ → ADC（アナログ読み取り）→ 差分検出 → 閾値判定 → キー入力

ピエゾが振動すると電圧が変化します。マイコンは直前サンプルとの差分（デルタ）を計算し、設定した閾値（感度）を超えたときにキー入力を発生させます。

誤検出を防ぐためのタイマー（Delay）も持っており、入力後の一定時間は同センサーや隣接センサーからの入力を無視します。

パラメータ	役割
感度（Sensitivity）	デルタがこの値を超えると入力。値が大きいほど感度が低い
Adelay	同センサーの再入力クールダウン
Bdelay	面（ドン）共有クールダウン
Cdelay	縁（カッ）共有クールダウン
Ddelay	面打後に縁を、縁打後に面を無視する時間

◇基盤の作り方

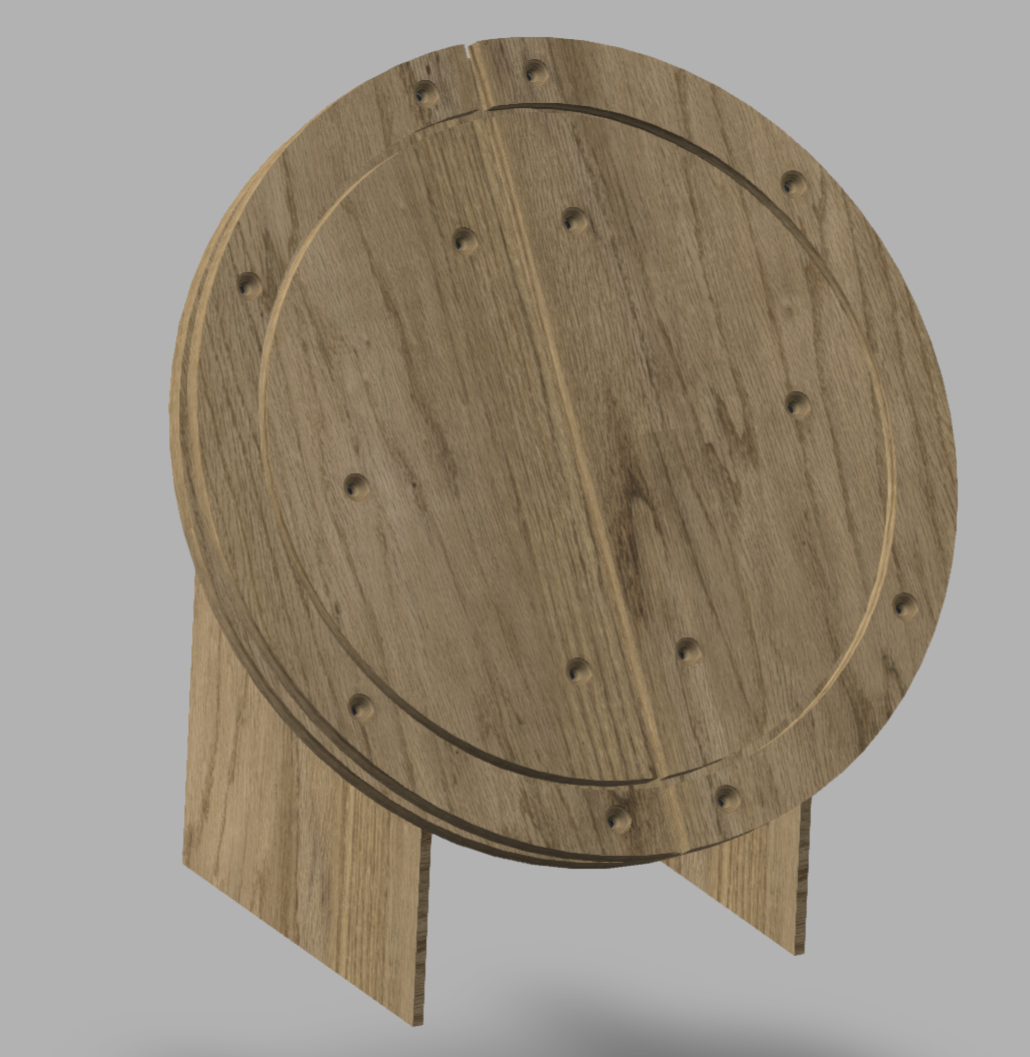

webサイトで基盤のデザインを確認できます:基盤3Dデータ

基盤の制作方法→記事:zeen 動画:youtube

特徴

項目	内容
AC基盤との互換性	無
鉄板・スポンジ・樽	使用できません
対応面	AC面・太鼓フォース面
制作所要時間	約2〜3時間

◇センサ

センサの比較

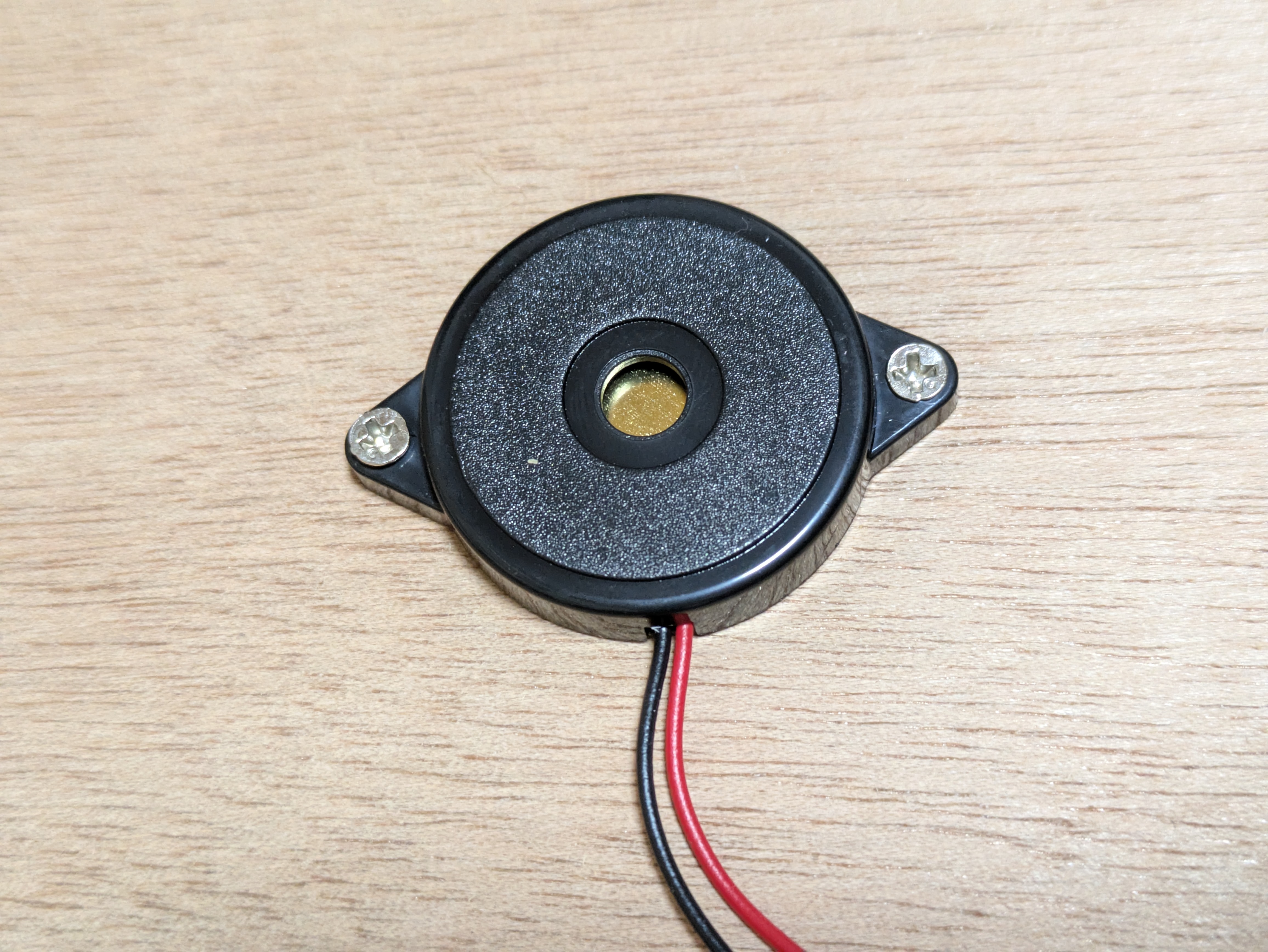

GSS-4SAとAT3040どちらもしっかりと固定することで弱い力でも反応します。しかし、GSS-4SAの方が性能が良いです。設定に余裕が生まれます。価格にかなり差があるため、最初はAT3040センサを購入することをお勧めします。

センサ組み立てガイド

質問はXのDMにお願いします。

lit.link

License

*** by kasashiki is licensed under the Apache License, Version2.0
