RasPico_SHIBAKI_Board

Raspberry Pi Pico で色々やる基板です。

搭載インタフェース

インタフェース	説明
SFP	2スロット搭載。TXRX、LOS、TX_FAULT、I2C の基本的な信号線が Pico と接続されています。RATE_SELECT、TX_DISABLE ははんだジャンパで指定します。
GPIO	2.54mm pitch 2x5ピンヘッダを搭載。4pin + 3.3V + GND が出ています。機能拡張等に使用できます。
LED	4個搭載（Pico ボードに標準搭載のLEDを含めると合計5個）。Lチカデバッグや UART、S/PDIF 信号を出力して遊べます。
Push SW	User 用2個（プルアップ抵抗付き）、Reset 用1個搭載
SMA Input	2個搭載。50Ω終端抵抗（標準では未実装）を実装するパッドを用意しています。
SMA Output	2個搭載。標準で 450Ω の抵抗が直列に挿入されています。50Ω 終端可能なオシロスコープに接続するとx10減衰として機能します。レベルを変更したい場合は適宜抵抗を打ち替えてください。

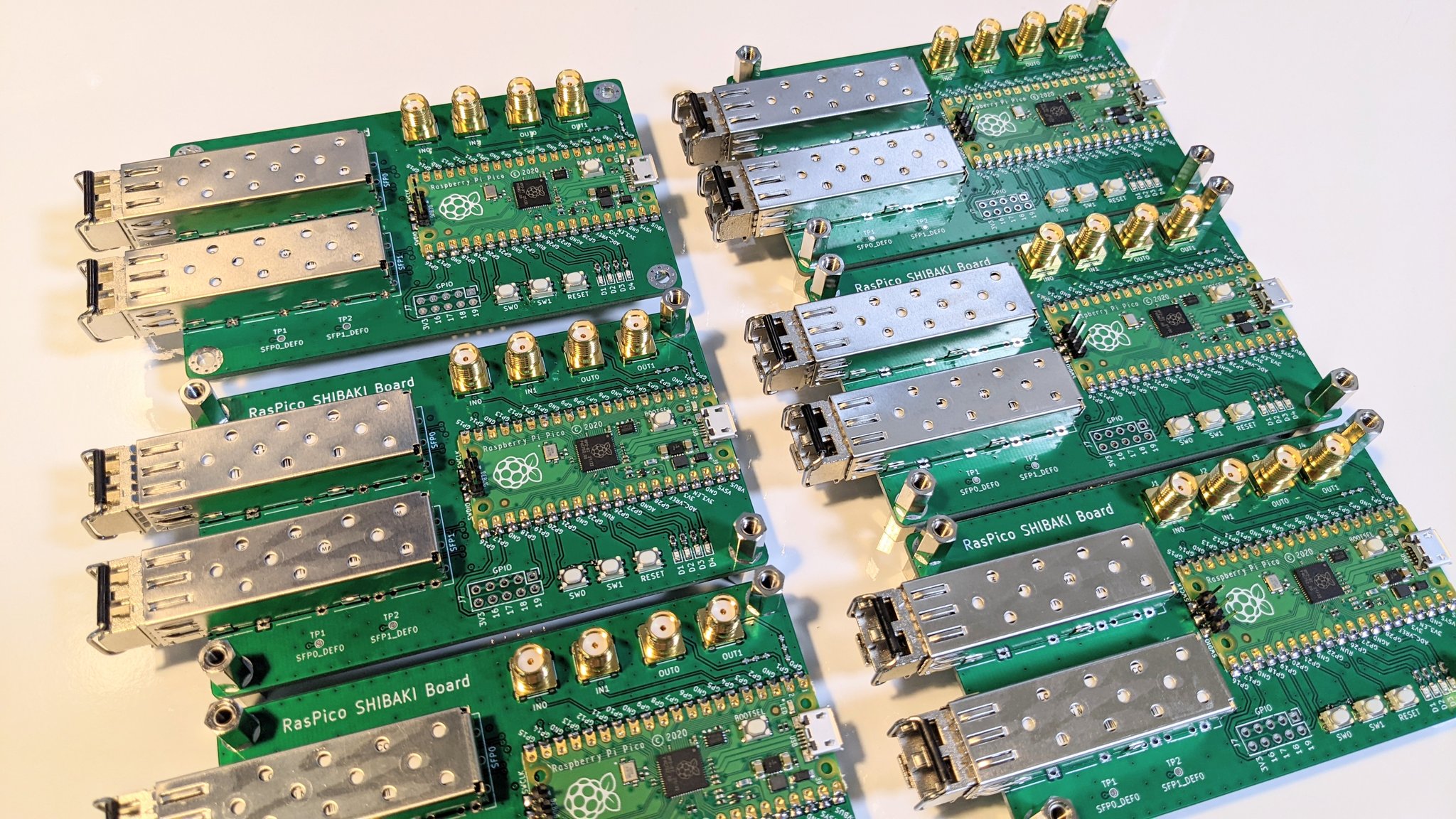

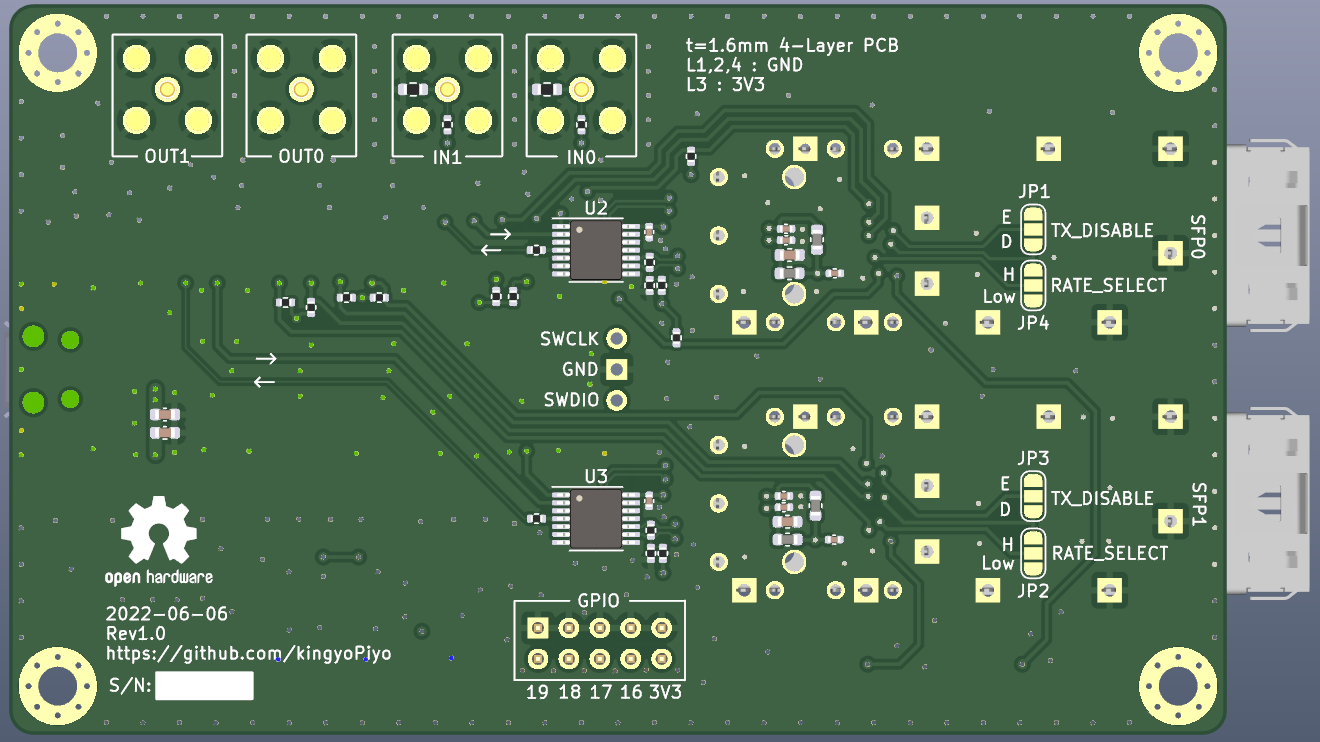

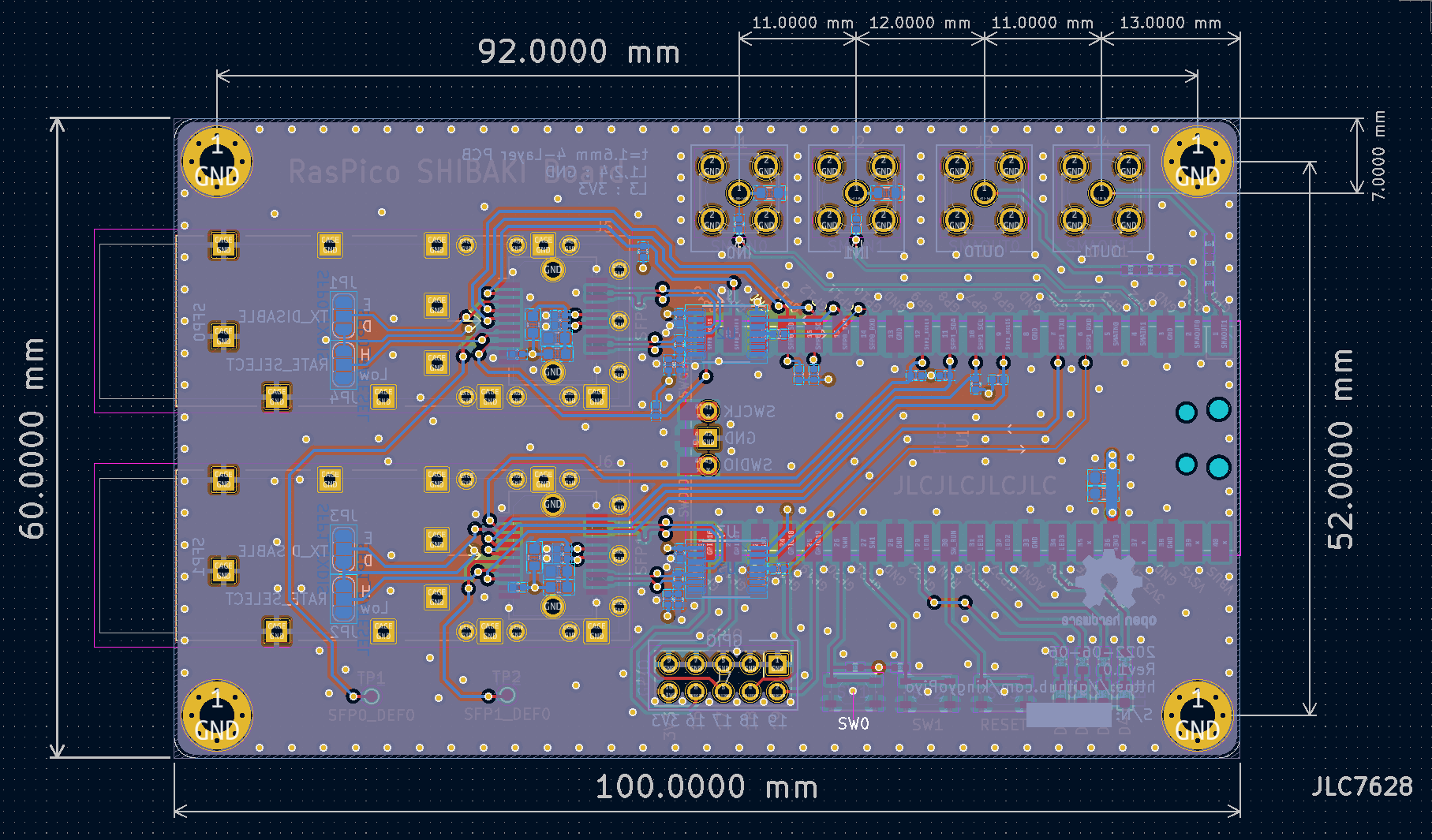

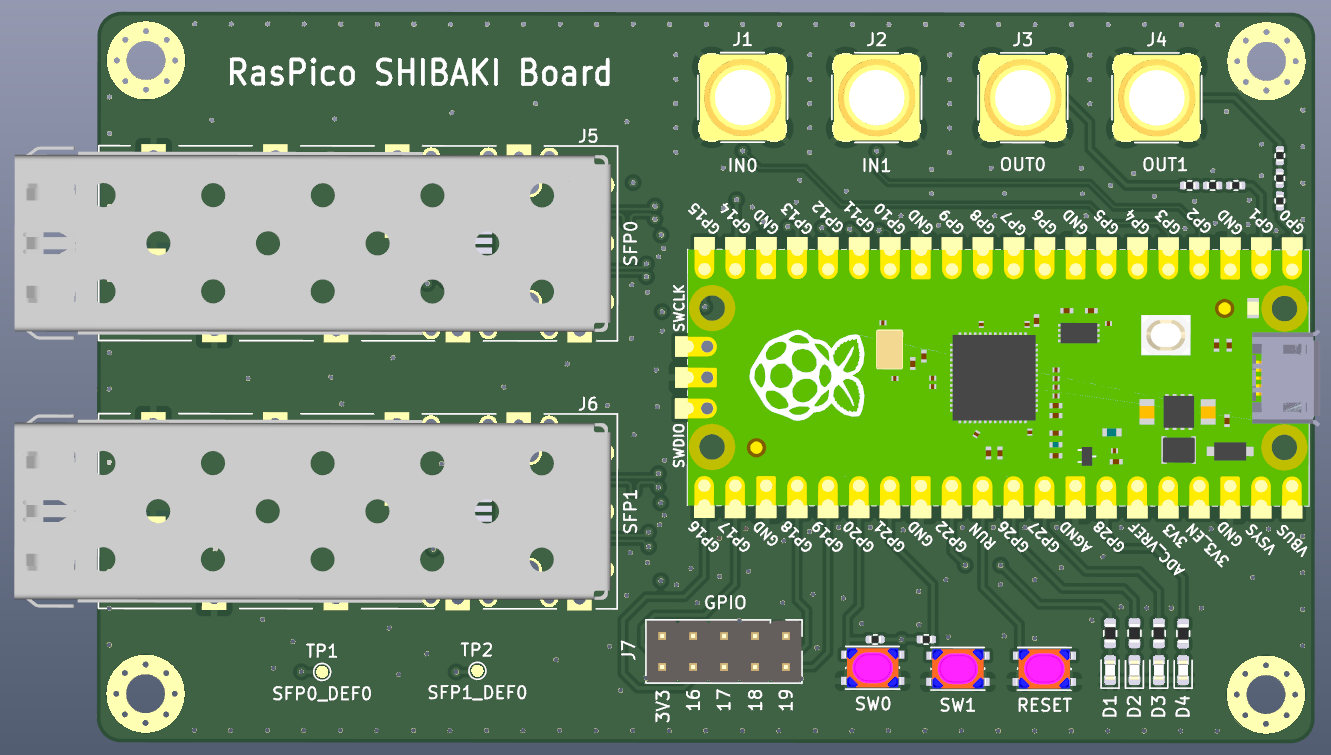

基板画像

サンプルソフトウェア

本ボードで遊べるサンプルプログラムです。
100BASE-FX による UDP 送信例、VBAN プロトコルによる PCM データ送信、SFP モジュール情報読み出し、8b10b エンコード・デコード（PIO を使った SerDes with Clockrecovery）等を追々追加していく予定です。

Link	説明
hwtest	ハードウェアテスト用。 リセット直後にUSBシリアルから各ピンの電圧レベルやSFPモジュールのI2C読み出しデータ（Addr 0x50）等が出力されます。SW0押下でSFP0ポートからUDPパケットを100BASE-FXでブロードキャストします。SFP1の送受信は実装中...
vban	RasPico ADC + VBAN Protocol サンプル。 GP26(ADC0), GP27(ADC1) からオーディオ信号を入力すると、方チャンネル44.1kHzでサンプリングされてVBANプロトコルに載せてストリーミング送信します。ネットワーク設定はudp.hを適宜書き換えてください。
pattern_gen	PIOを活用したパターンジェネレータサンプル。 SFP0とSMAOUT0端子から125MS/sで位相同期した任意のパターンを出力します。 SFPモジュールの伝搬遅延の評価等に使えます。サンプリングクロック周波数や出力端子も任意に設定可能です。

回路図

Schematic.pdf

既知のバグ

doc/Rev1.0_Jumper.png 参照

• SFP0_SCLとSFP0_SDAのピンアサインを入れ替える必要あり
• SFP1_SCLがI2C1_SCLに、SFP1_SDAがI2C0_SDAに割りあたっており、配線修正必要

開発環境

• KiCad Version 6.0.5
• Raspberry Pi Pico 3D model and Footprint : KiCad-RP-Pico

pico-sdk install memo

sudo apt install cmake gcc-arm-none-eabi libnewlib-arm-none-eabi libstdc++-arm-none-eabi-newlib build-essential
git clone https://github.com/raspberrypi/pico-sdk
cd pico-sdk
git submodule update --init
