KZ80-CPUB、SBC8080用 YM2151(FM音源)アダプターボードプロジェクト

README

Z80マイコン FM音源(YM2151)ボード (KZ80-YM2151)

• SBC8080バスにつながるFM音源ボード KZ80-YM2151 のデータ類です。
• 詳しい説明は以下のwikiを参照してください。
  • https://github.com/kuninet/Z80_YM2151/wiki

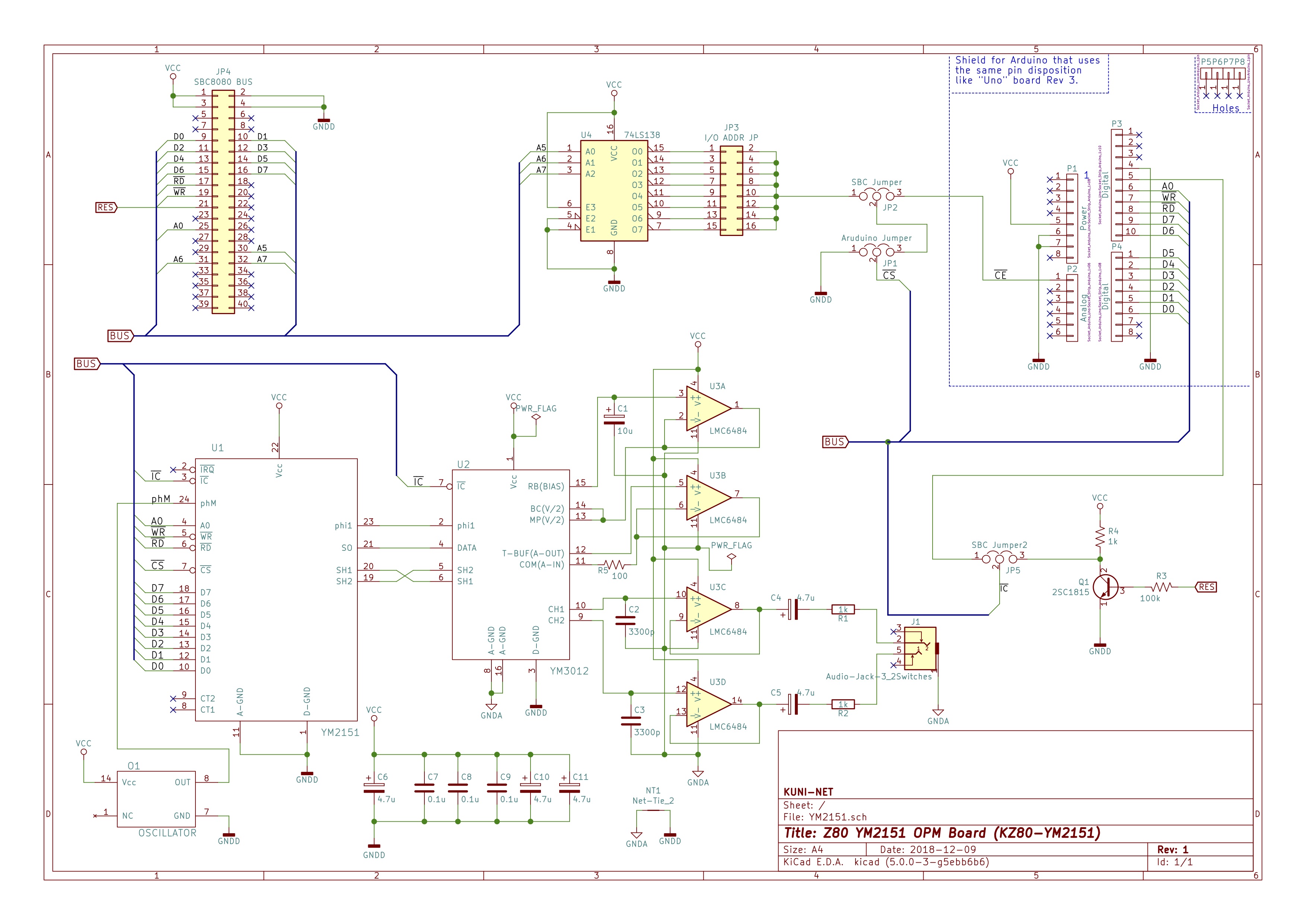

回路図

PDF版の回路図はこちら

部品表

• 部品表は以下にあります。
  • https://github.com/kuninet/Z80_YM2151/blob/master/KiCAD/YM2151.ods

演奏プログラム&サンプルデータ

• Z80用演奏プログラムとサンプルデータはsample_musicディレクトリにあります。
  • サンプル音楽は参考リンクの音楽データをもとに作成させていただきました。
• 起動方法
  1. sample_music/hexFilesの以下のインテルHex形式ファイルを機械語モニタ等でロード
     • KZ80_YM2151.hex (8100h番地〜)
     • sample_m.hex (9000h番地〜)
  2. 8100番地から実行してください。

注意点

• 接続方法が複数あり、ジャンパ設定が複雑です。wikiをご覧ください。

ライセンス

• 本リポジトリのデータは MIT License のもとで公開します。

参考リンク

• github h1romas4/arduino-vgmplayer
  • https://github.com/h1romas4/arduino-vgmplayer
