Description

KiCad files for TZXDuino_HF

README

Описание

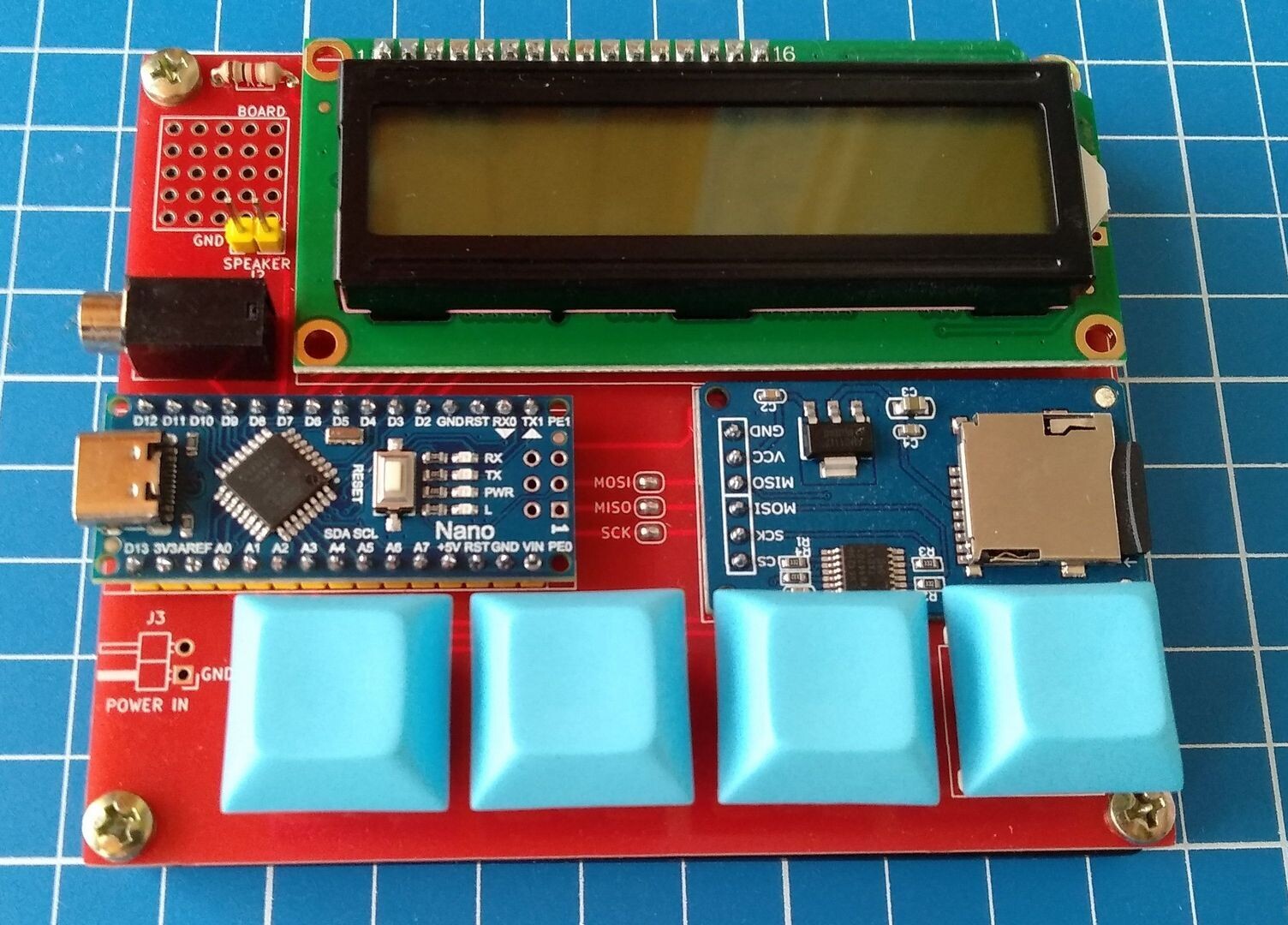

Это железная часть проекта TZXDuino_HF. Для работы с проектом, требуется программа KiCad. Если нет желания с ней возиться, то в Release'ах есть готовые gerber файлы. Они точно подходят для JLCPCB, но скорее всего подойдут и для других производителей плат.

Чуть подробнее о проекте написано в статье на habr.com.

Необходимые компоненты

• Arduino Nano ver. 3.0

Я рекомендую поискать вариант с USB Type-C разъемом. На будущее. Например, подойдет такой вариант с Aliexpress.

• LCD 1602

Подойдет любой вариант без I2C модуля. Искать в магазине по ключевым словам: LCD 1602. Варианты без русской локализации стоят дешево, поэтому советую их. Я использовал такой модуль.

• Micro SD Card Reader

Настоящее название этого модуля: Micro SD TF Card Memory Shield Module и оригинал можно купить тут. Перед покупкой убедитесь, что распиновка совпадает с платой. Свой модуль я покупал на Алике.

• Кнопки

Подойдут любые кнопки для механической клавиатуры. Например, Cherry MX или их клоны. И, конечно, keycaps'ы для них. Тут советовать не буду, у каждого свои предпочтения. Нужно 4 штуки.

• Разъем 3.5mm Headphone Jack

Я крайне рекомендую брать разъемы у этого продавца, потому что размеры на плате подогнаны именно под них. Если будете покупать другой вариант, возможно, придется немного модифицировать плату.

• Резистор

Нужен один резистор для настройки контрастности дисплея. Его номинал зависит от дисплея, в моем случае - это 1 кОм. Подобрать номинал можно при помощи подстроечного резистора.

• Гребенки

Как минимум 2 гребенки по 40 контактов. Но лучше взять с запасом. Искать в магазине по ключевым словам: 40 pin single row. Я покупал желтый вариант.

Советы по сборке и пайке

Перед пайкой я рекомендую проверить загрузчик на Arduino Nano и, если стоит старый Old Bootloader, то обновить его. В последствии его обновить можно будет только разомкнув перемычки MISO, MOSI и SCK.

Припоем замыкаем перемычки MOSI, MISO и SCK.

У гребенок на Arduino Nano и LCD 1602 пластиковую часть снимать не надо. А вот модуль SD-карты должен плотно прилегать к плате, поэтому пластиковую часть надо аккуратно снять.

Если у ваших кнопок нет направляющих (маленьких пластиковых штырьков по бокам от основной пимпочки), то уплотнить и выровнять кнопки можно при помощи небольших кусочков изоленты.
