Description

Poncho FPGA para la EDU CIAA basado en iCE40

README

FPGA Poncho para EDU CIAA

Poncho FPGA basado en la placa Olimex iCE40HX1K-EVB

Licencia Apache 2.0 relicenciable a CIAA 1.0

Caracteristicas

• FPGA iCE40HX4K soportada por el proyecto IceStorm
• 8-64MB de SDRAM
• 64Mb SPI flash
• Oscilador 50/100MHz on board
• 52 I/O digitales

Lista de tareas

• Esqematico preeliminar
• Revision del esquematico
• Asignado de footprints
• Place and route
• Archivos de fabricacion
• Fabricación del PCB
• BOM (TBC)
• Montaje y test

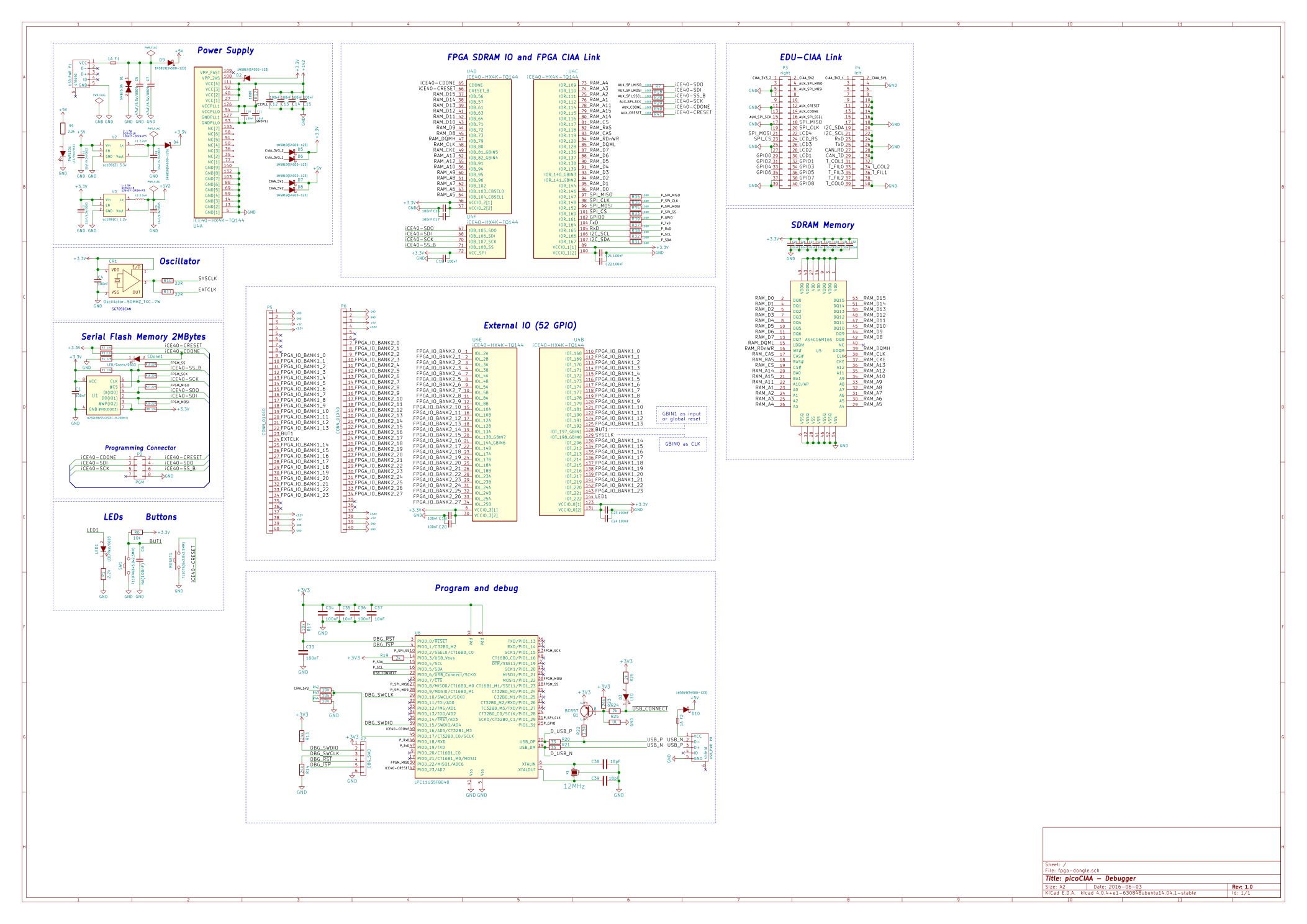

Schematic

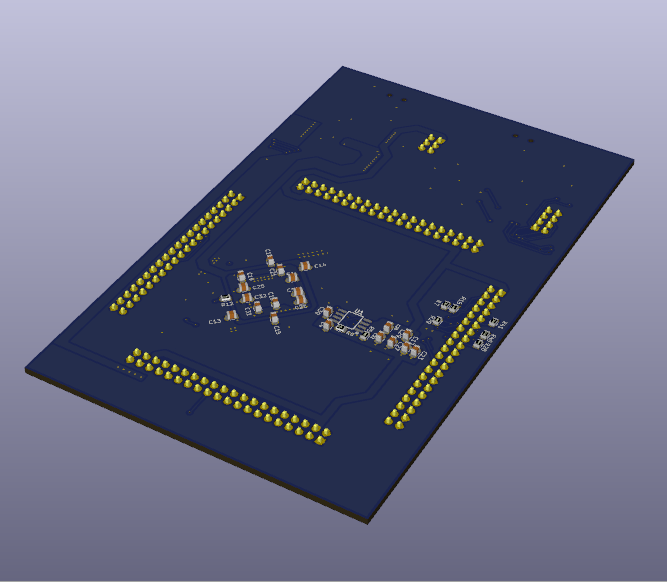

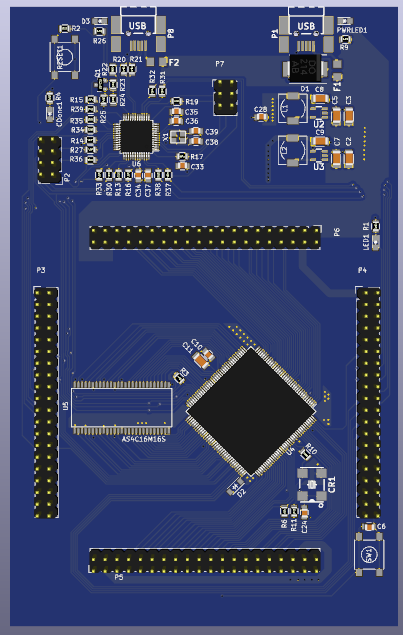

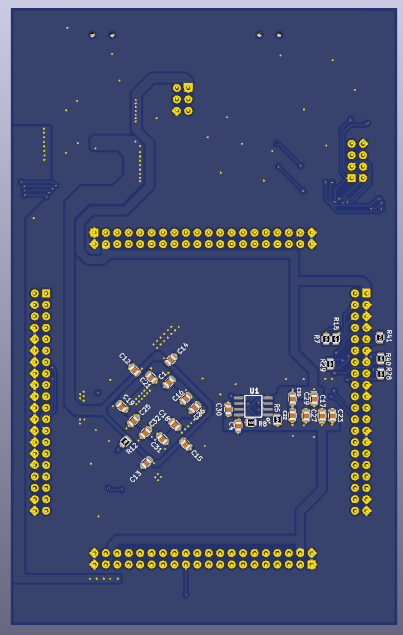

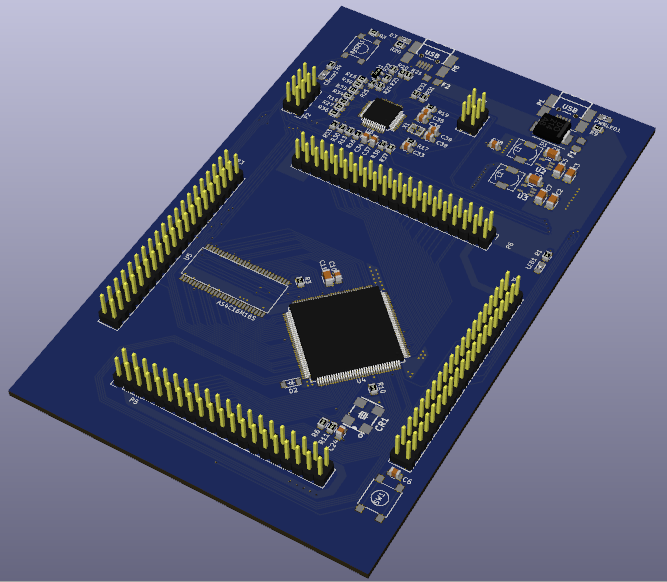

Board preview
