Description

空气质量检测模块，主控 STM32F070F6 ，主传感器采用攀藤科技 PMS7003 ，带有 1.4寸 TFT显示 和 USB传输

README

pmtoy-hardware-pcb

空气质量检测模块，主控 STM32F070F6 ，主传感器采用攀藤科技 PMS7003 ，带有 1.4寸 TFT显示 和 USB传输

硬件部分

• 主控 STM32F070F6
• UART, PMS7003 传感器
• SPI, 1.4寸 TFT 显示
• 开关，3.3V 电源转换
• 按钮，芯片RESET
• 按钮，编程
• LED， 编程
• USB， 供电 + 通讯
• SWD 接口

已知问题

• 传感器模块接口插孔太小，导致接口无法完整插入，焊锡连接的情况下，不影响使用。
• 接上传感器模块后，3.3V 供电无法开关切换，原因: 传感模块 5V 电源没有考虑开关
• USB DP 1.5k 上拉电阻没有必要，芯片内部已经实现了，故独立使用LED功能.

原理图

PDF Version

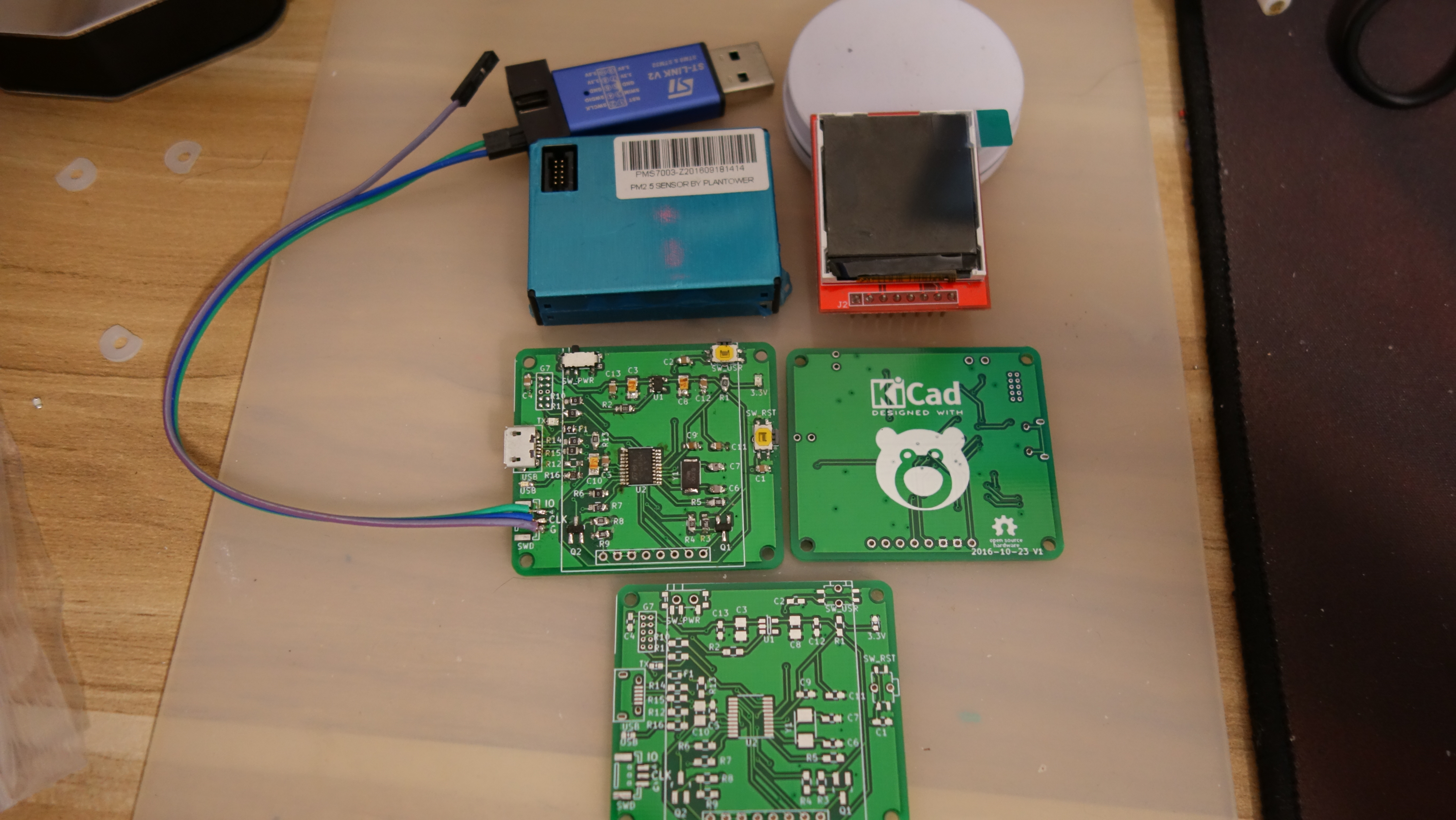

实物照片
