led_strip_controller_with_yandex_home

На данный момент выеявлен ряд ошибок связанных с архитектурой esp, когда будет время выпущу 2 версию

Контролер с возможностью подключения к умному дому Яндекс

Идея проекта сделать основу для проектов умного дома с интеграцией в умный дом Яндекс. Изначально возникла потребность управлять светодиодной лентой с возможностью димирования, но представленные контроллеры не внушали доверия

Компоненты

• esp8266 для управления
• оптопары для управления транзисторами и другой нагрузкой 5 вольт
• транзистор IRF44N для управления светодиодной ленты
• кнопка без фиксации с подсветкой
• блок питания 12 вольт (расчитанный по мощности под ленту)
• понижающий dc-dc преобразователь для питания платы и компонентов

Печатная плата

Печатная плата спроектирована в KiCad, исходники можно посмотреть в kitchen_light_pcb/, а библиотеки компенонтов использованные лежат в kicad_lib

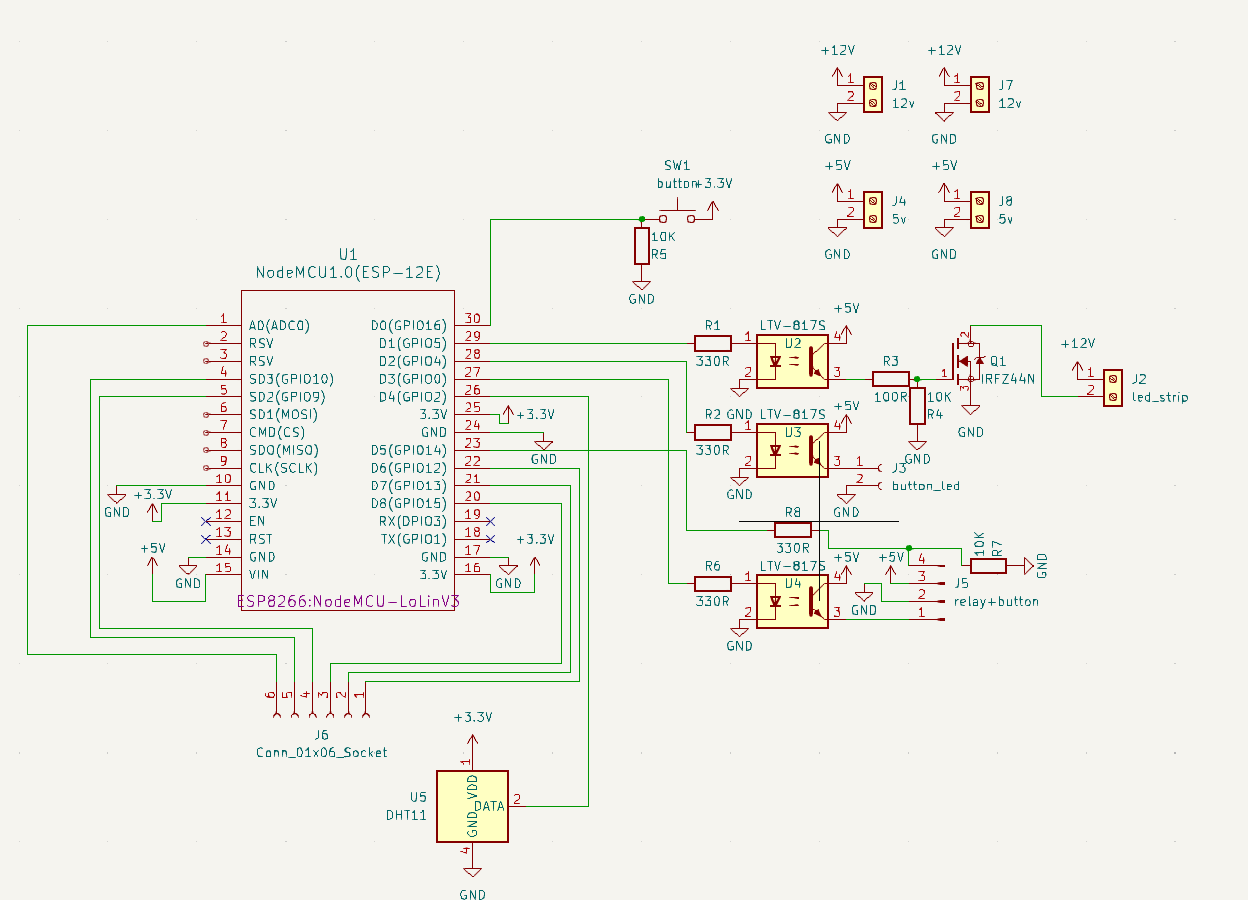

Схема печатной платы

• Разъем J2 для подключения светодиодной ленты
• J1, J7 разьемы 12 вольт на вход
• J4, J8 разьемы 5 вольт на вход
• J6 разьем подключенный к ESP, для подключения чего либо если понадобится
• есть датчик температуры и влажности DHT22
• J5 задумывается для использования реле и кнопки, чтобы встроить в выключатель без нуля
• SW1 контакты для кнопки, в моем случае это внешняя кнопка, крепится в низ шкафа над плитой
• J3 контакты для подсветки кнопки

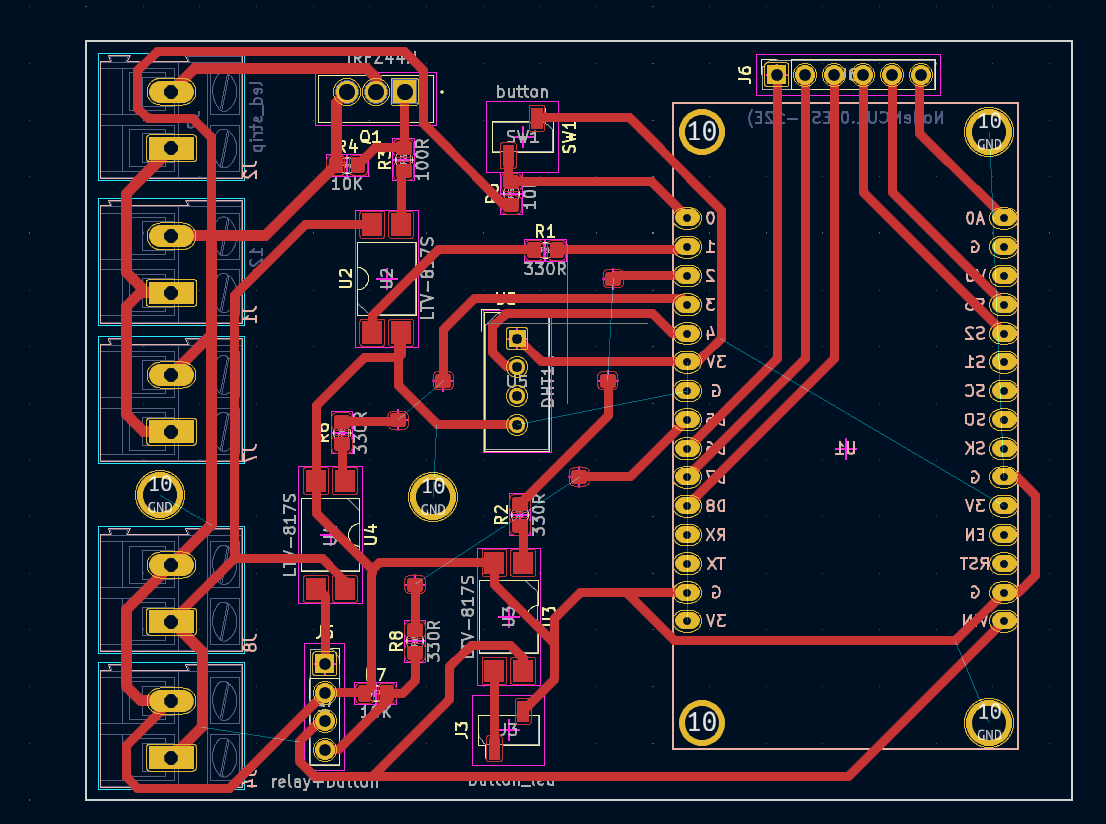

Разведение печатной платы

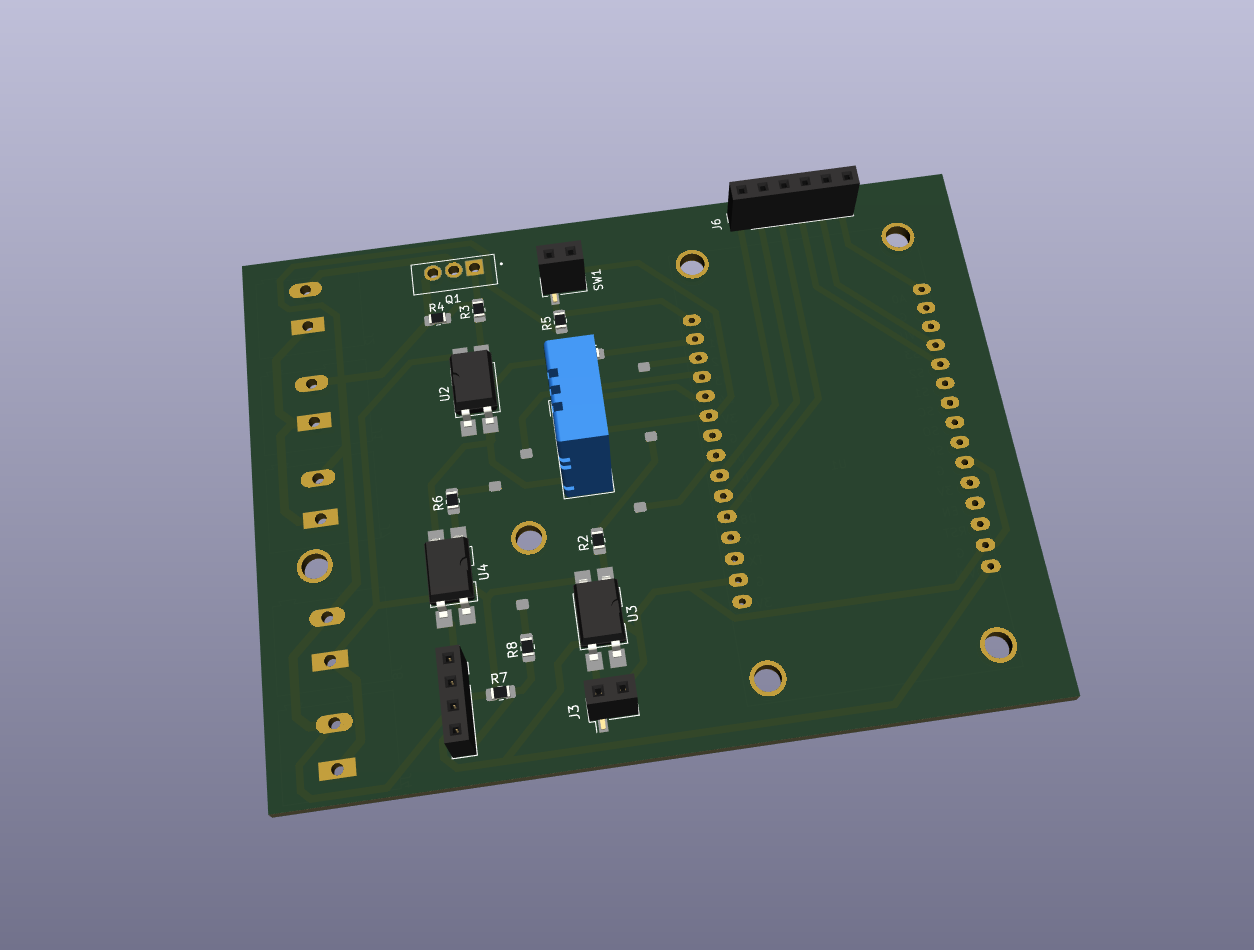

Печатная плата в 3D

Печатная плата в жизни, сделанная по методу ЛУТ

Код

Файл с кодом: controller_code/controller_code.ino
В коде необходимо прописать параметры под ваши условия:

#define ssid  "" //write your SSID
#define password  "" //write password
#define mqtt_server "" //url or ip mqtt server
#define mqtt_port 1883 //port for mqtt server

Тут необходимо указать данные вашего WIFI и MQTT сервера
Как вариант найти MQTT сервер можно тут.

Также надо прописать топики для управления лентой, они должны быть уникальными, особенно при использовании публичного сервера, так как кто нибудь может туда публиковать значения

#define LAMP_STATE_TOPIC "kitchen/lamp/state" //поменять на свои
#define LAMP_POWER_TOPIC "kitchen/lamp/power"

Прошивать надо через Arduino IDE, гайд тут.

Подключение к Алисе

Интеграция в умный дом происходит через навык "Домовёнок Кузя", у автора есть подробные гайды на сайте и на Ютуб

Необходимо будет зайти под своим аккаунтом Яндекс, настроить правила MQTT на включение, выключение и изменения яркости, а также создать виртуальное устройство к которому привязать правила MQTT
