smopla_PTN2 - "Das kleine Peteh Ennchen"

Der kleine Bruder von lab@home. Ermöglicht das Experimentieren mit PT1...PTn-Gliedern, die intern als RC-Kombination (entkoppelt über Operationsverstärker) ausgeführt sind. Features:

• Drei hintereinander geschaltete RC-Glieder, die bekanntlich PT1-Verhalten aufweisen; bilden eine Regelstrecke
• WIFI-fähiger Microcontroller (ESP32)
• Webbasierte Schnittstelle
• bald: Schnittstelle zu WinFACT Boris über WiFi
• Anregung über mechanischen Schalter oder softwaregesteurert über den Microcontroller
• Jedes PT1-Glied kann mit einstellbarer Intensität gestört werden
• Technisch: Anregungsspannung und Spannungen am Ausgang der RC-Glieder über Laborstecker herausgeführt und auf Analog-Digital-Wandler geführt
• Fachlich: Spannungen sind über externe Messinstrumente messbar oder stehen auf der Weboberfläche zur Verfügung oder stehen in einem BORIS-Funktionsbaustein zur Verfügung
• Softwareseitig kann der Regelkreis geöffnet oder geschlossen werden. Es stehen verschiedene Reglertypen und Parametersets zur Verfügung
• Die Verstärker zur Entkopplung der PT1-Glieder lassen sich mechanisch aktivieren und deaktivieren (dann keine Rückkopplungsfreiheit)
• Farbige LEDs zeigen den Zustand des Gesamtsystems und der einzelnen PT1-Glieder an
• Spannungsversorgung, Programmierung und bei Bedarf auch Kommunikation über USB-C

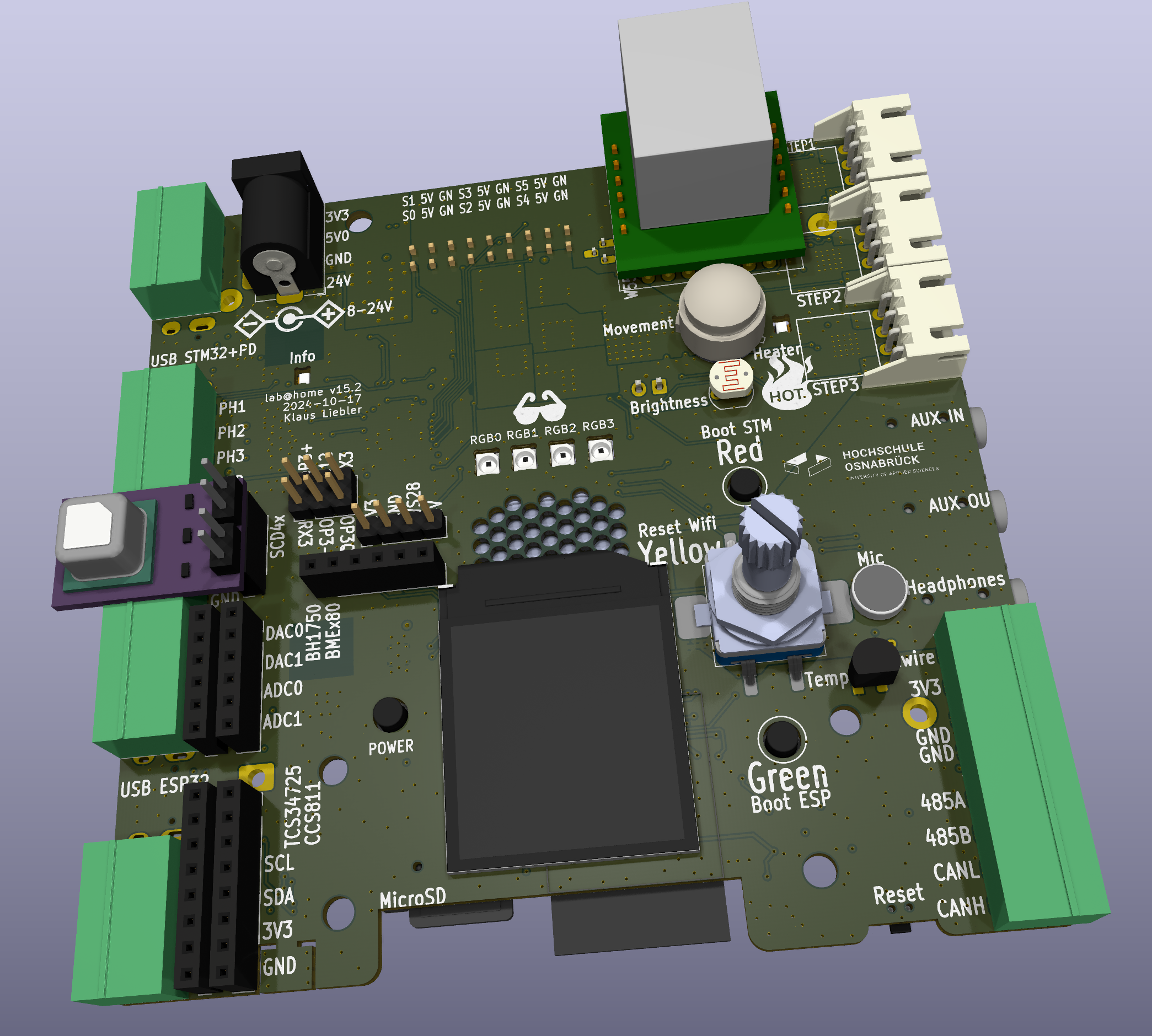

Ein Bild der Baugruppe sagt mehr, als tausend Worte
