Description

Tiny microcontroller board equipped with WCH CH32X035. WCH CH32X035を搭載した小型のマイコンボード

README

サポートページ：CH32X035搭載XIAOピン互換ボード Support page for CH32X035 XIAO-Compatible Board #XIAO_CH32X035

WCH CH32X035を搭載した小型のマイコンボードです。 Arduino IDEからプログラム可能で、USB PDシンクとして動作できます。

Tiny microcontroller board equipped with WCH CH32X035. It can be programmed from the Arduino IDE and functions as a USB PD sink.

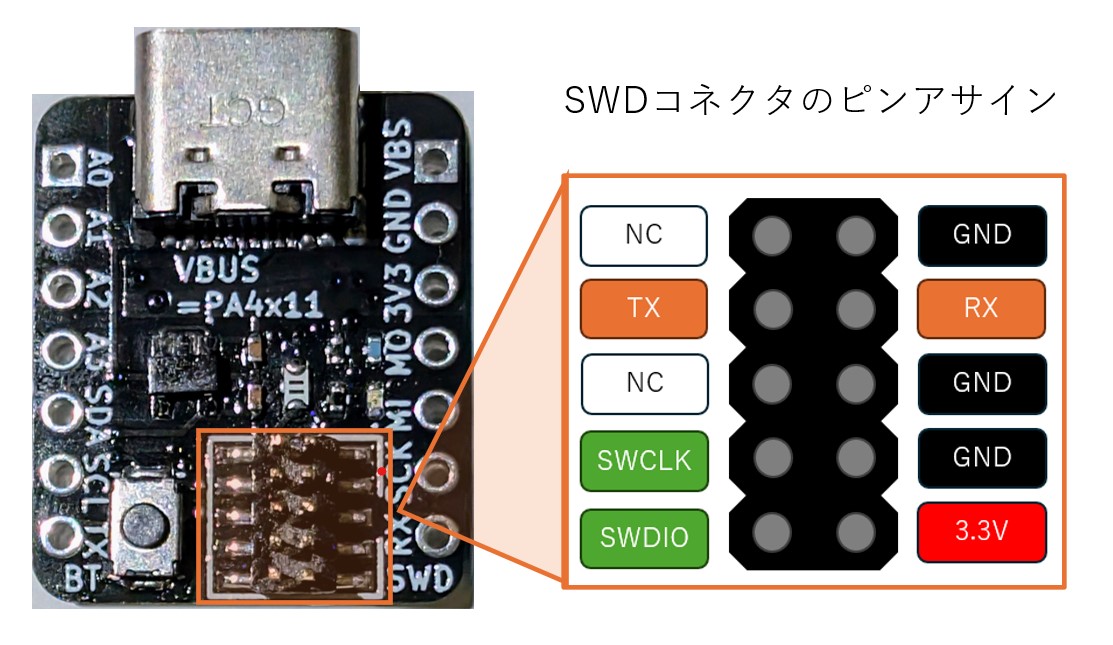

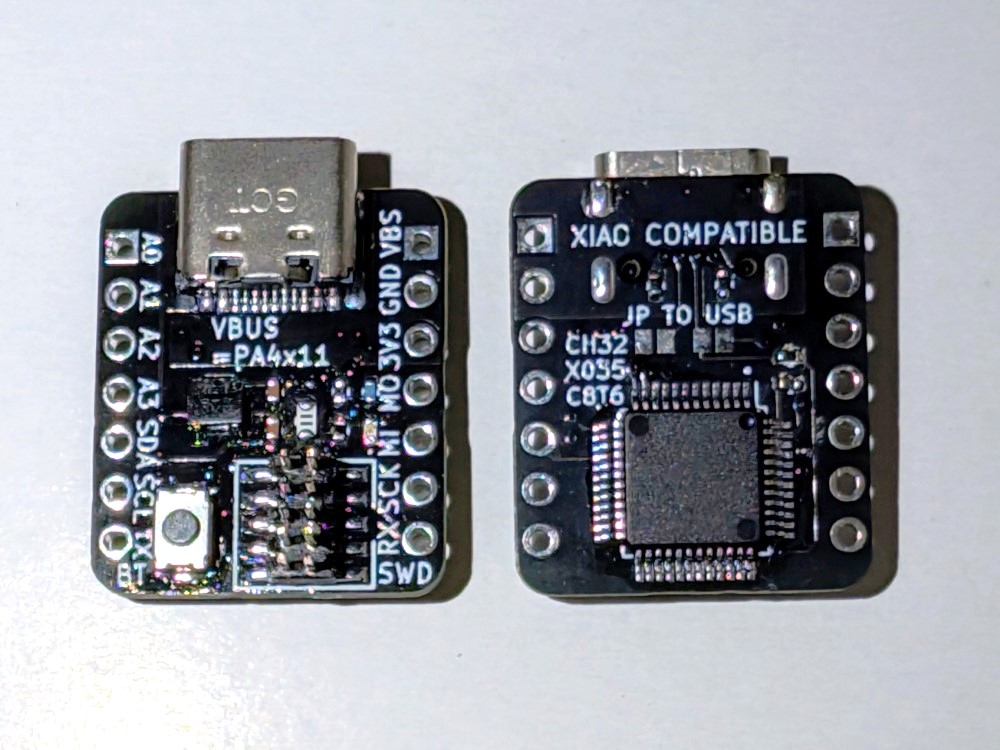

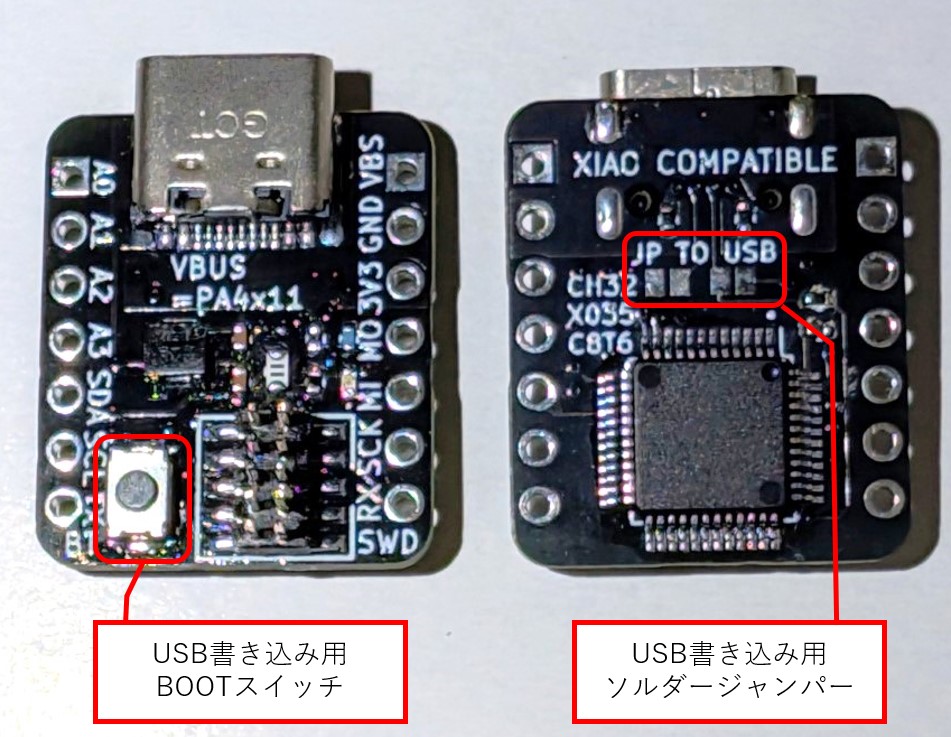

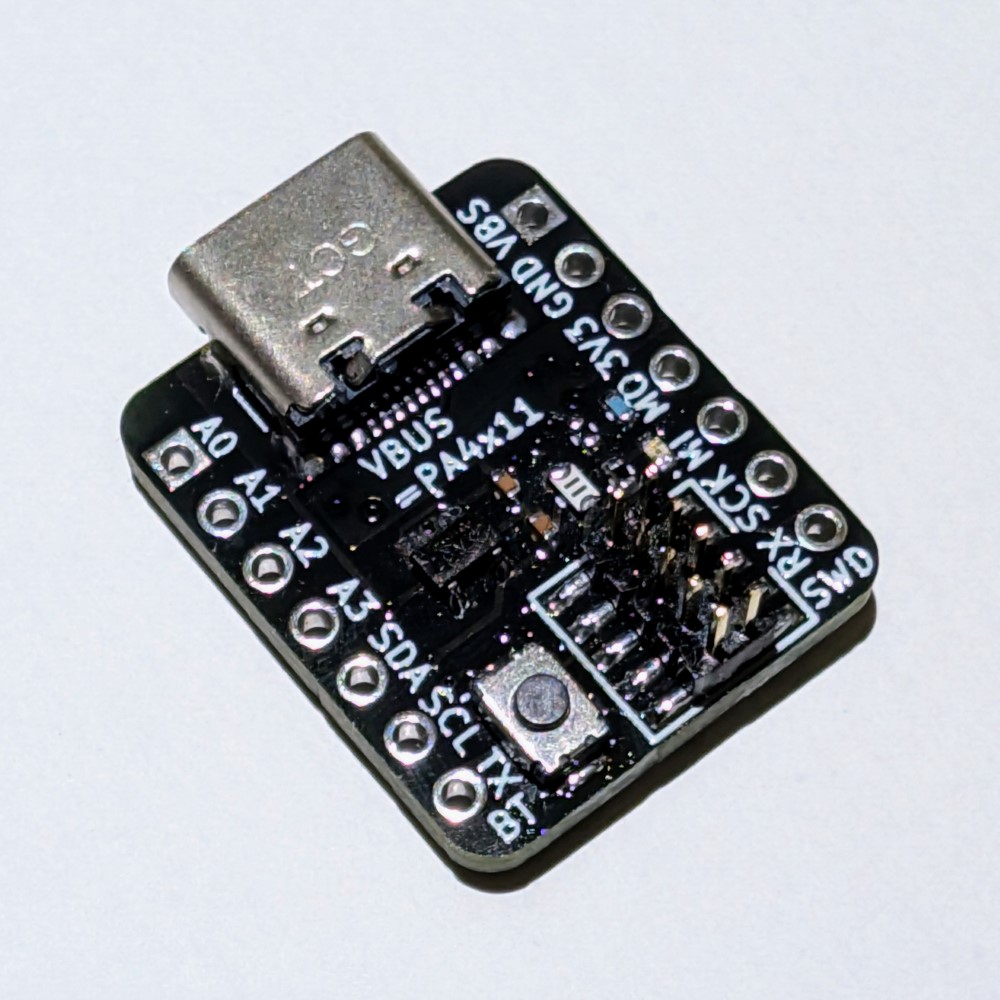

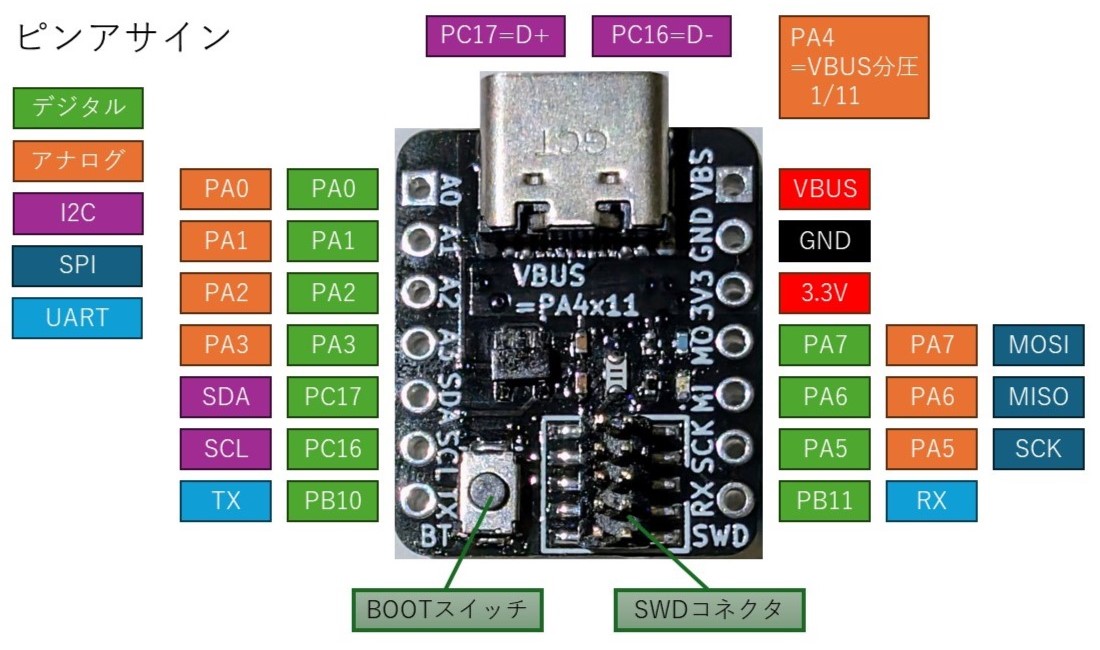

CH32X035搭載XIAOピン互換ボード CH32X035 XIAO-Compatible Board

WCH CH32X035搭載のUSB PD対応マイコンボードです。

回路図PDF
回路図をブラウザで見る
基板データをブラウザで見る

SWD変換基板 SWD Converter Board

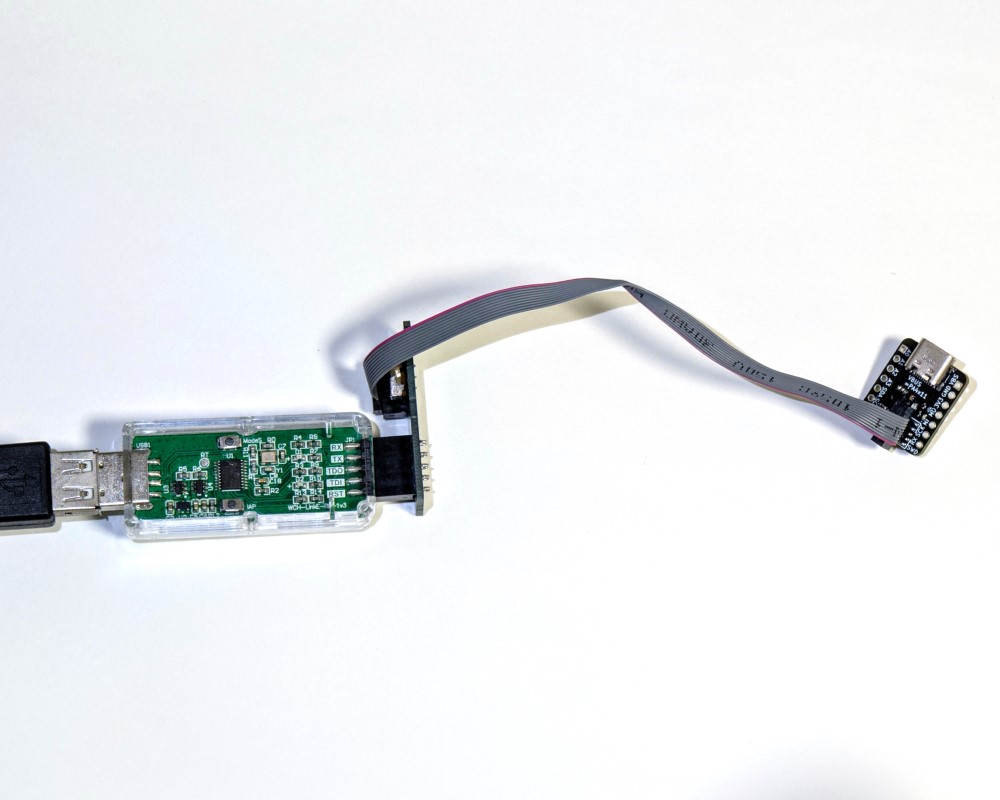

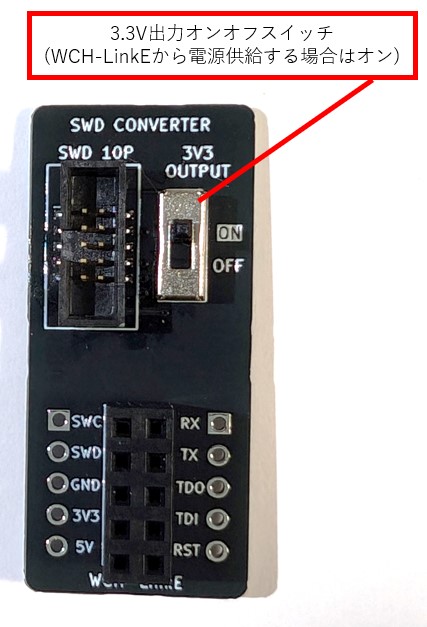

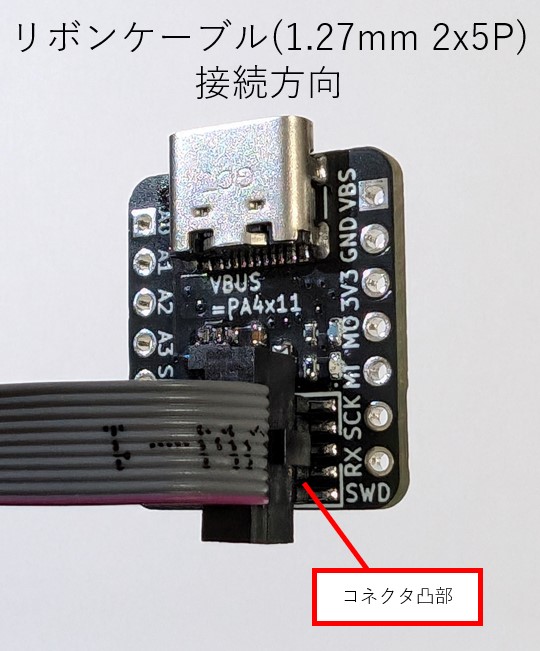

デバッガWCH-LinkEとマイコンボード上のコネクタ(1.27mm 10P)を接続するための変換基板です。

回路図PDF
回路図をブラウザで見る
基板データをブラウザで見る

VBUSスイッチアドオンボード VBUS Switch Add-on Board

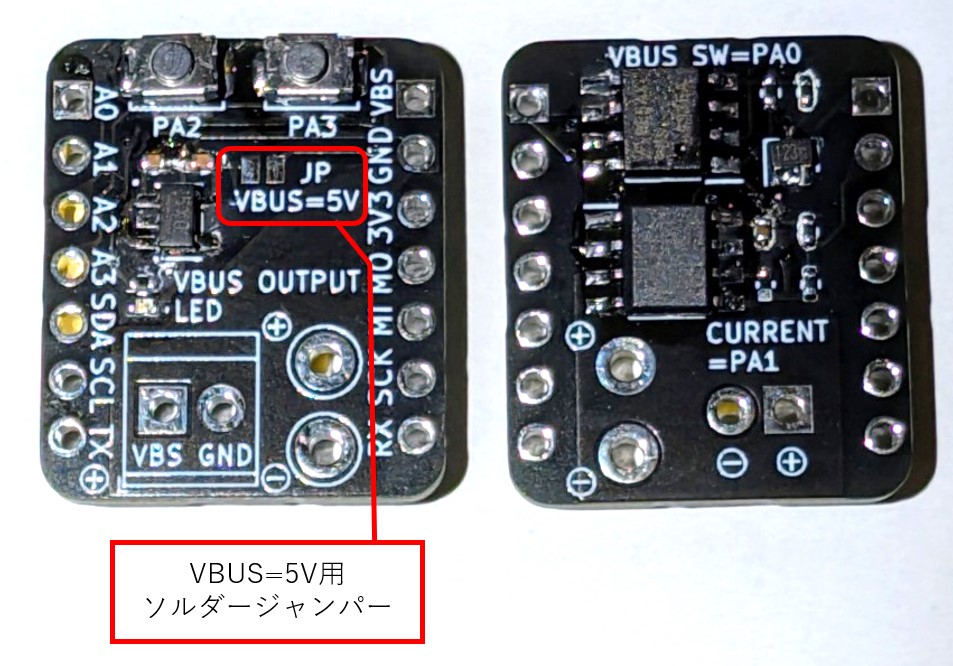

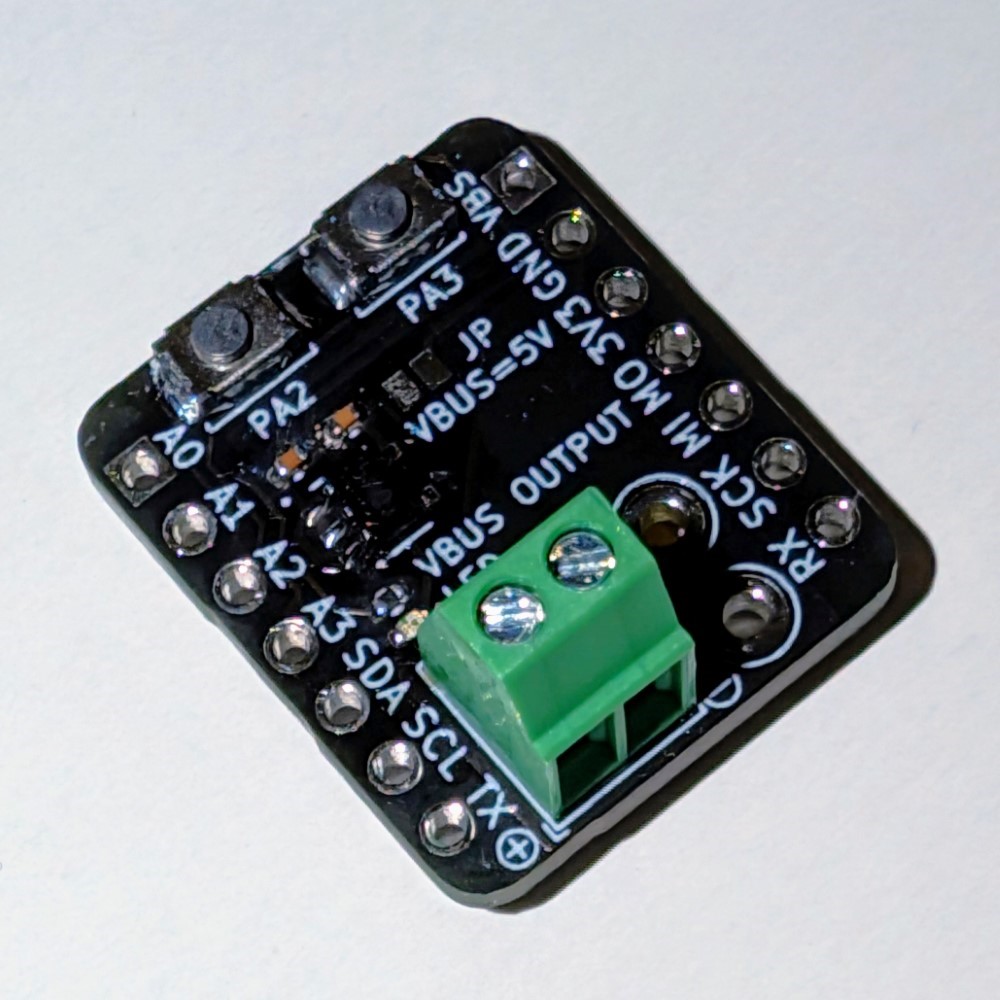

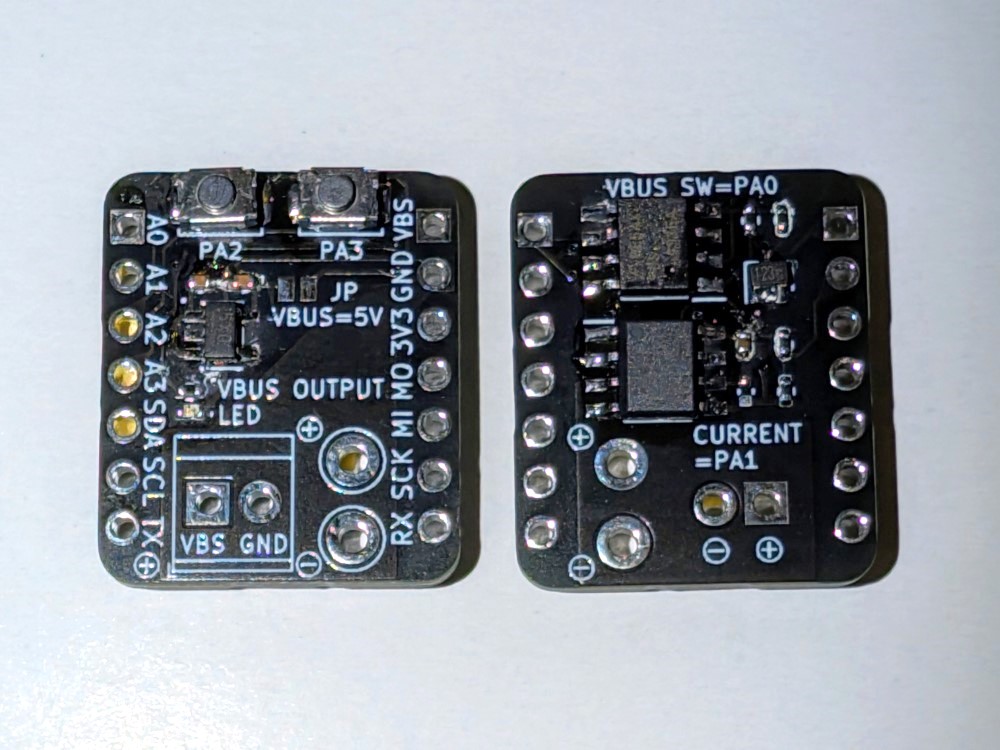

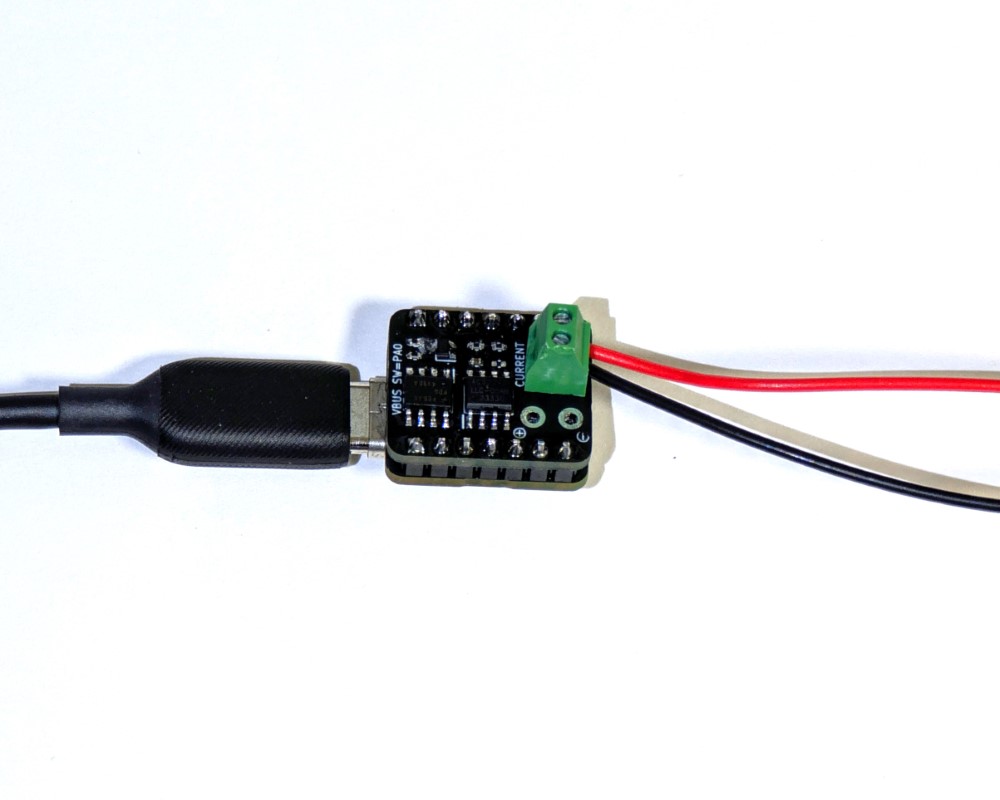

マイコンボードからVBUS出力のオンオフを切り替えられるアドオンボードです。

回路図PDF
回路図をブラウザで見る
基板データをブラウザで見る

導入手順

Arduino IDE

WCH arduino_core_ch32をインストールすることで、Arduino IDEで開発ができます。
https://github.com/openwch/arduino_core_ch32
ボード設定でCH32X035を選択してください。

初期ファームウェア

PreInstalledFirmware.ino : 5秒ごとにUSB PDの電圧を切り替えます。テスター等でVBUS-GND間の電圧をご確認ください。
