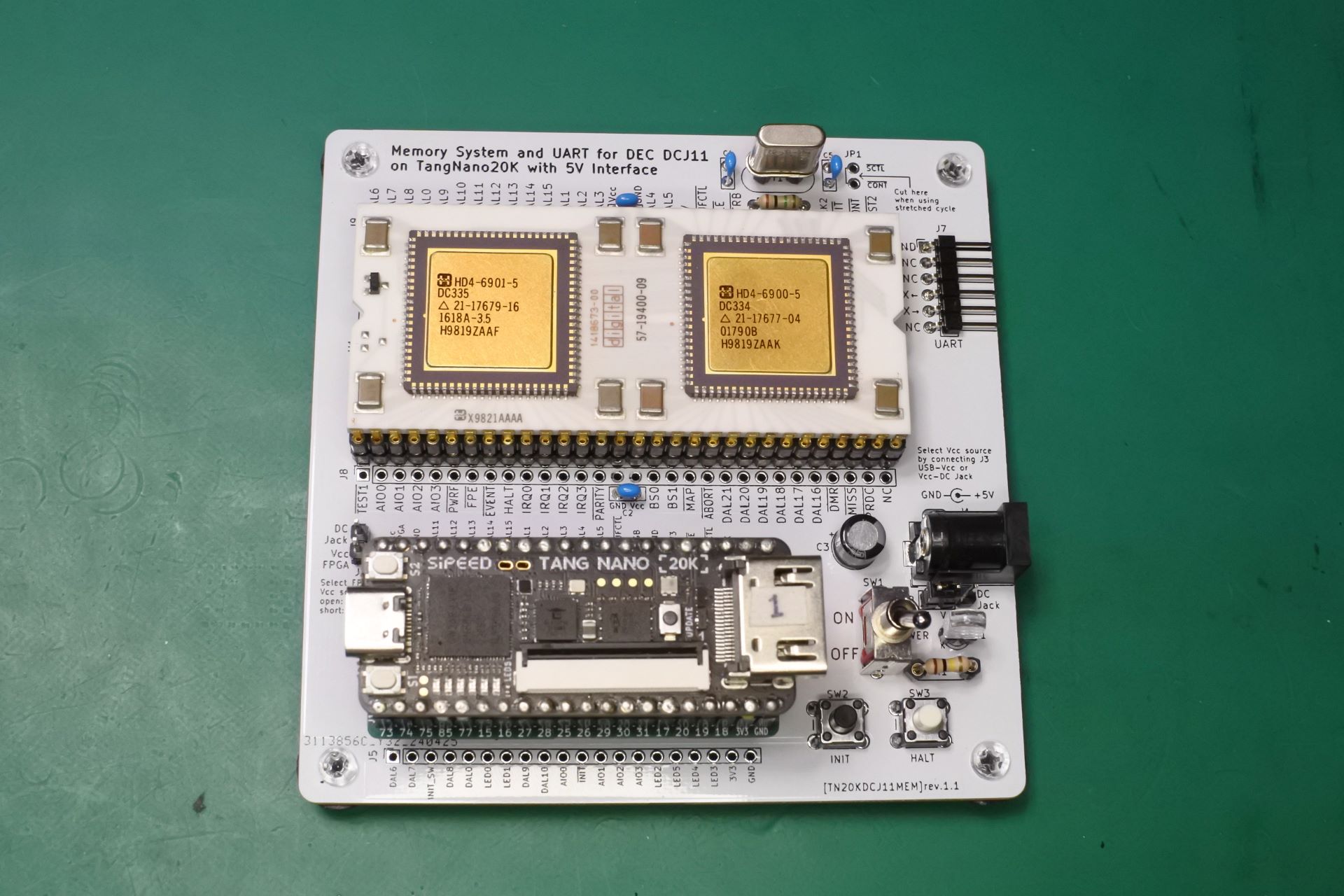

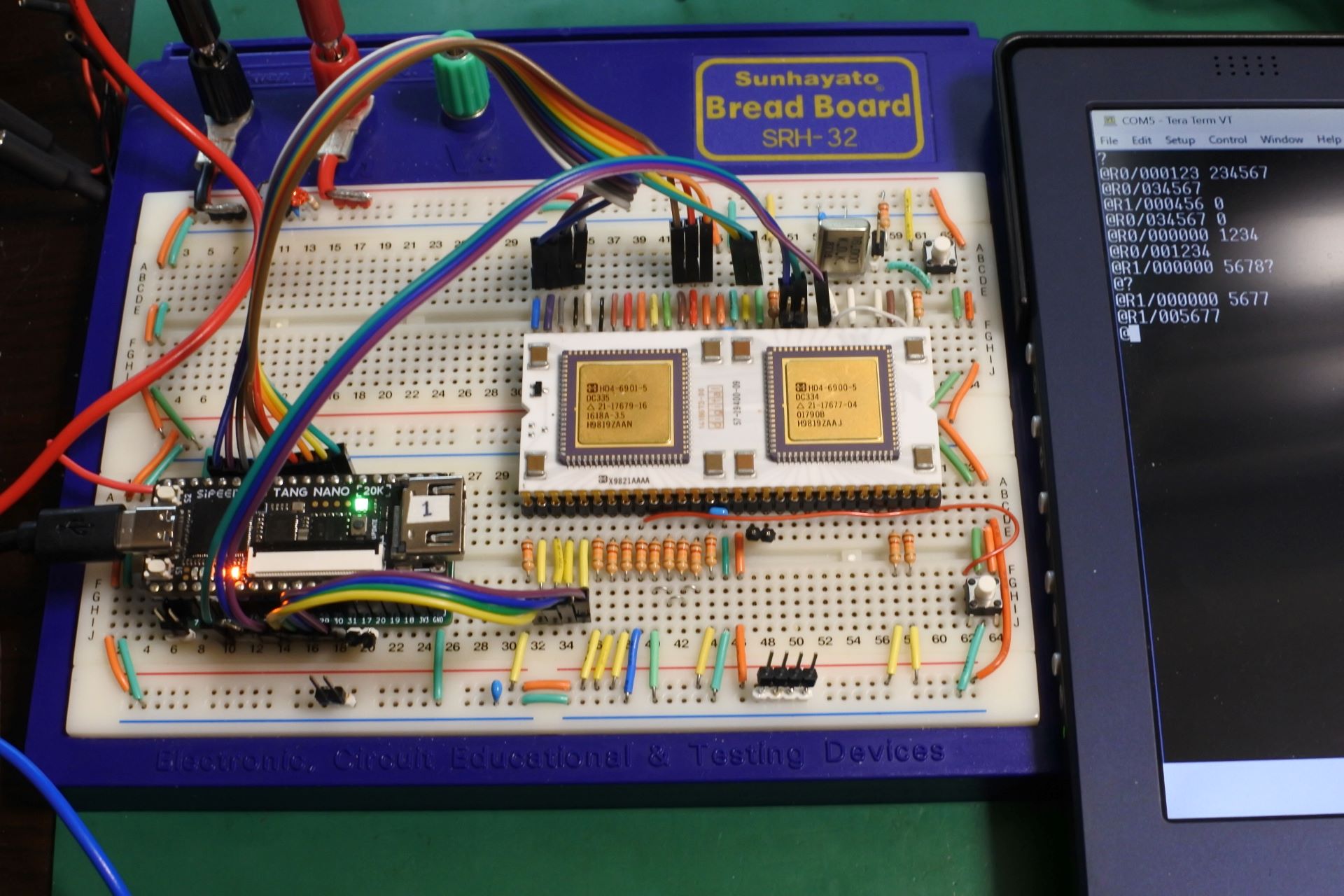

Memory system and UART implemented on Tang Nano 20K for DEC DCJ11 PDP-11 Processor
This document is written mostly in Japanese. If necessary, please use a translation service such as DeepL (I recommend this) or Google.
| Reference | Qty | Value | Size | Memo |
|---|---|---|---|---|
| C1,C2 | 2 | 0.33uF | DECのプロセッサボードで0.33uFを使っていたので.0.1uFでもいいかもしれない. |
| C3 | 1 | 47uF |
| C4,C5 | 2 | 68pF |
| D1 | 1 | LED |
| J1 | 1 | DC Jack | 例: https://akizukidenshi.com/catalog/g/g106568/ |
| J2 | 1 | pin header | 1x02 | DC Jackからの5VをTangNanoに供給するとき用.(そのときはTangNanoのUSBは外すこと). |
| J3 | 1 | pin header | 1x03 | CPUへの5VをDC JackからにするかUSB(TangNano)からにするかの選択用. |
| J4 | 1 | IC socket | 40pin DIP 600mil | TangNano5V用.1x20のpin socket 2列でも可. |
| J5,J6 | 2 | pin header or socket | 1x20 | 任意.テストや観測,実験用. |
| J7 | 1 | pin header | 1x06 L字 | UART用 |
| J8,J9 | 2 | pin header or socket | 1x30 | 任意.テストや観測,実験用. |
| JP1 | 任意.sctl_nとcont_nを切断したときにpin headerを立てる用.実装する場合は先にパターンをカットして下さい.(unix-v1では切断して使います) |
| R1 | 1 | 100k | 値はLEDに合わせて任意. |
| R2~R6 | 5 | 10k | プルダウン用.入力電流がmax10μAなので大きめでいいかと思ったら意外にノイズが大きいので100kから10kに変更しました. |
| R7~R16 | 10 | 100k | プルアップ用.10k〜100kぐらいで任意. |
| R17 | 1 | 1M |
| SW1 | 1 | toggle SW | 例: https://akizukidenshi.com/catalog/g/g100300/ |
| SW2,SW3 | 2 | tactile SW | 6mmxH4.3mm | 例: https://akizukidenshi.com/catalog/g/g103647/ |
| U1 | 1 | DCJ11 | 60pin DIP 1300mil | 1x30 の丸ピンソケット2列 |
| Y1 | 1 | 18MHz | HC49 | 例: https://mou.sr/3WcWExh , 低速(2MHzで確認済み,もっと遅くても動きそう)でも動きます.周波数を変えられるようにソケットの使用をお勧めします. |

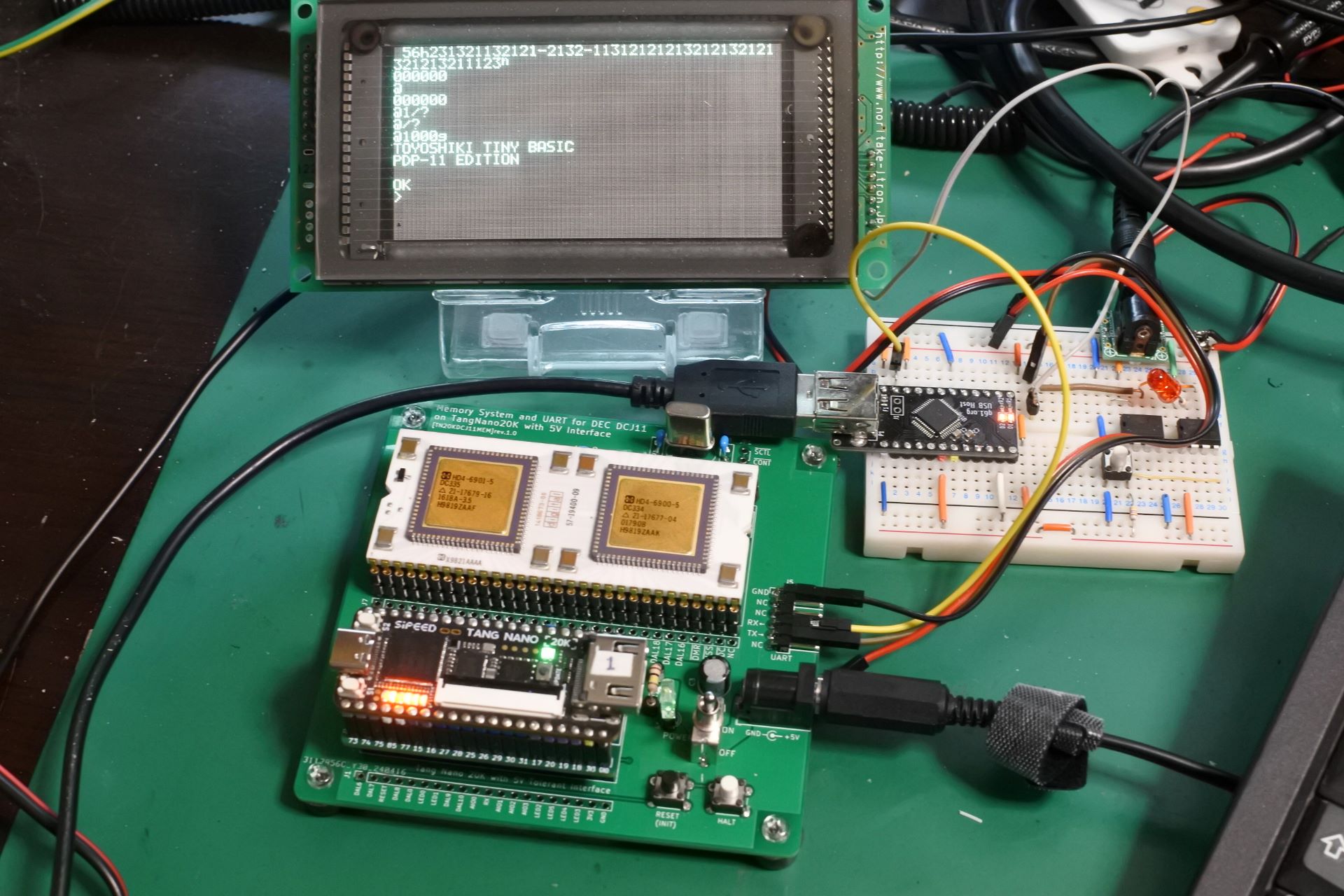

最初に作った基板です.とりあえず動きました.
