1541-rebuild

1541-rebuild

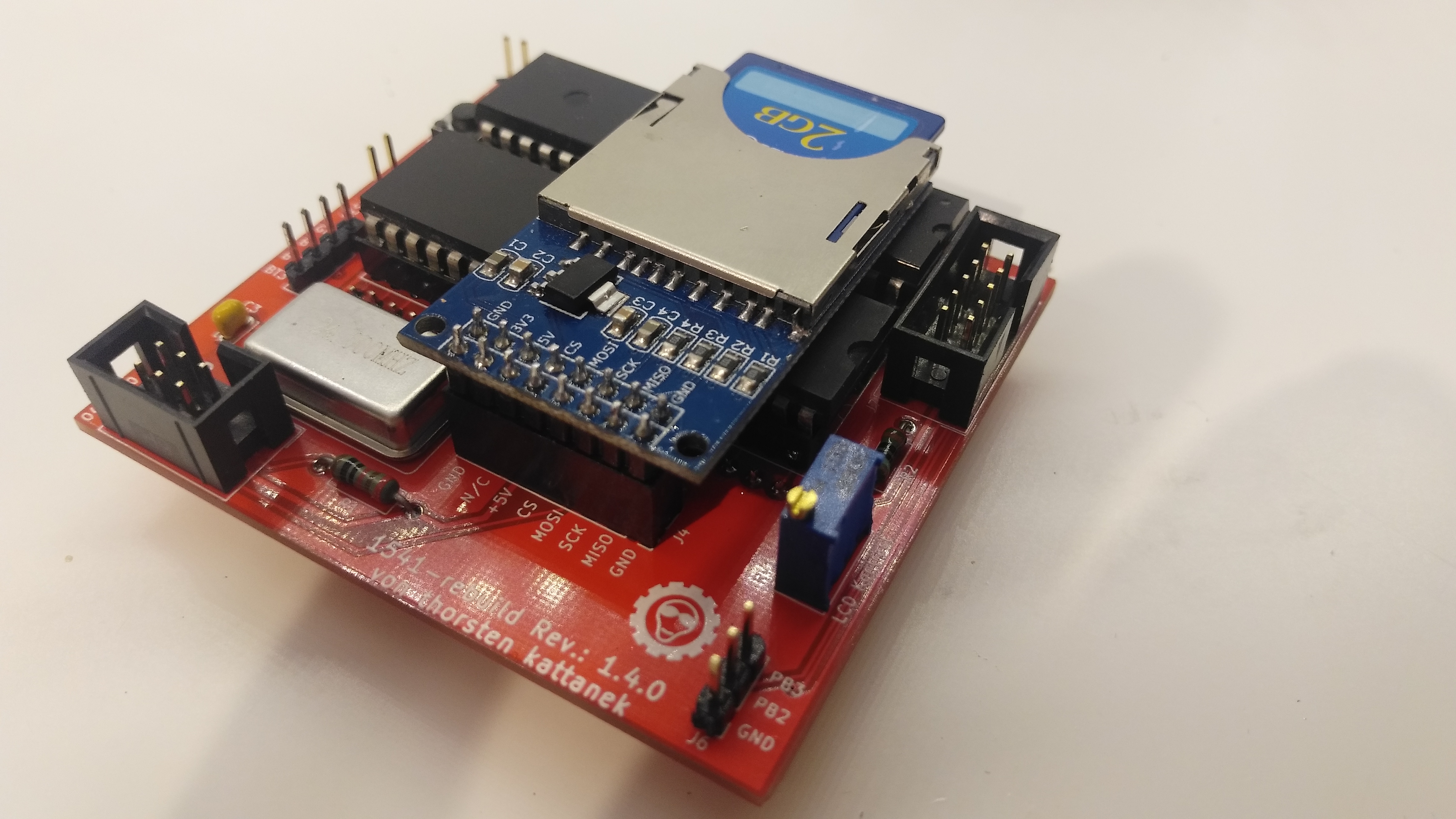

Ersetzt den Analogteil einer Floppy 1541 durch ein Micro Controller der Disk Images per SD Karte lesen kann. Mit dieser Hardware ist es möglich ein Board wo der Analogteil defekt ist, durch diese wieder zum laufen zu bringen. Das schreiben ist nun auch schon enthalten. Es wird lediglich die 1541 Platine, diese Hardware und ein 5VDC Netzteil benötigt, oder auch das Originale Netzteil. An der 1541 II Platine muss eine Änderungen vorgenommen werden und zwar die (VIA2 (DC) sockeln.

** Danke F00K42 für die Entwicklung der Schreibroutinen für D64 Images. **

Letzte Offizelle Version findet ihr hier

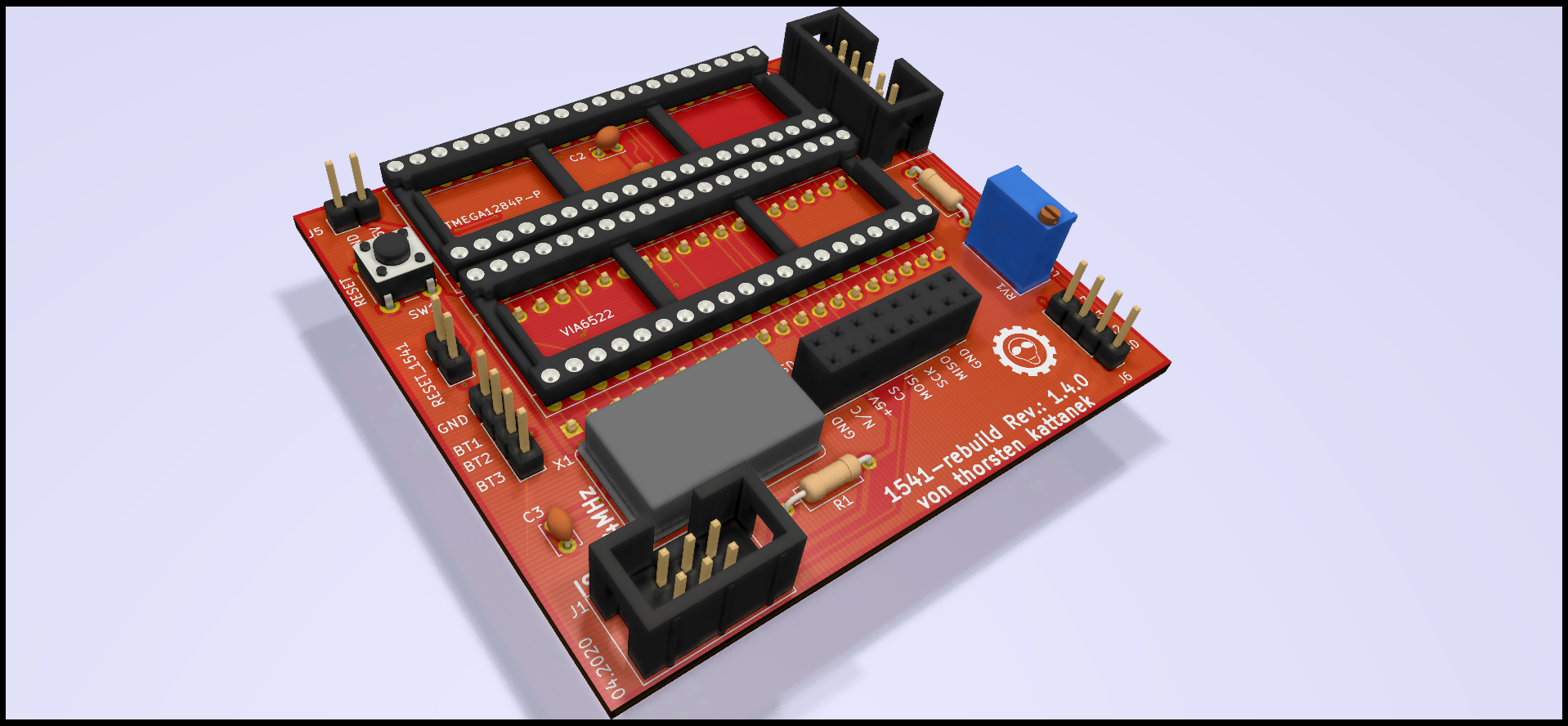

Hardware / Schaltplan

Die Hardware wird mit KiCad entwickelt. Version 5.1.4 unter Ubuntu.

Hier der Thread dazu im Forum64

https://www.forum64.de/index.php?thread/59884-laufwerk-der-1541-emulieren

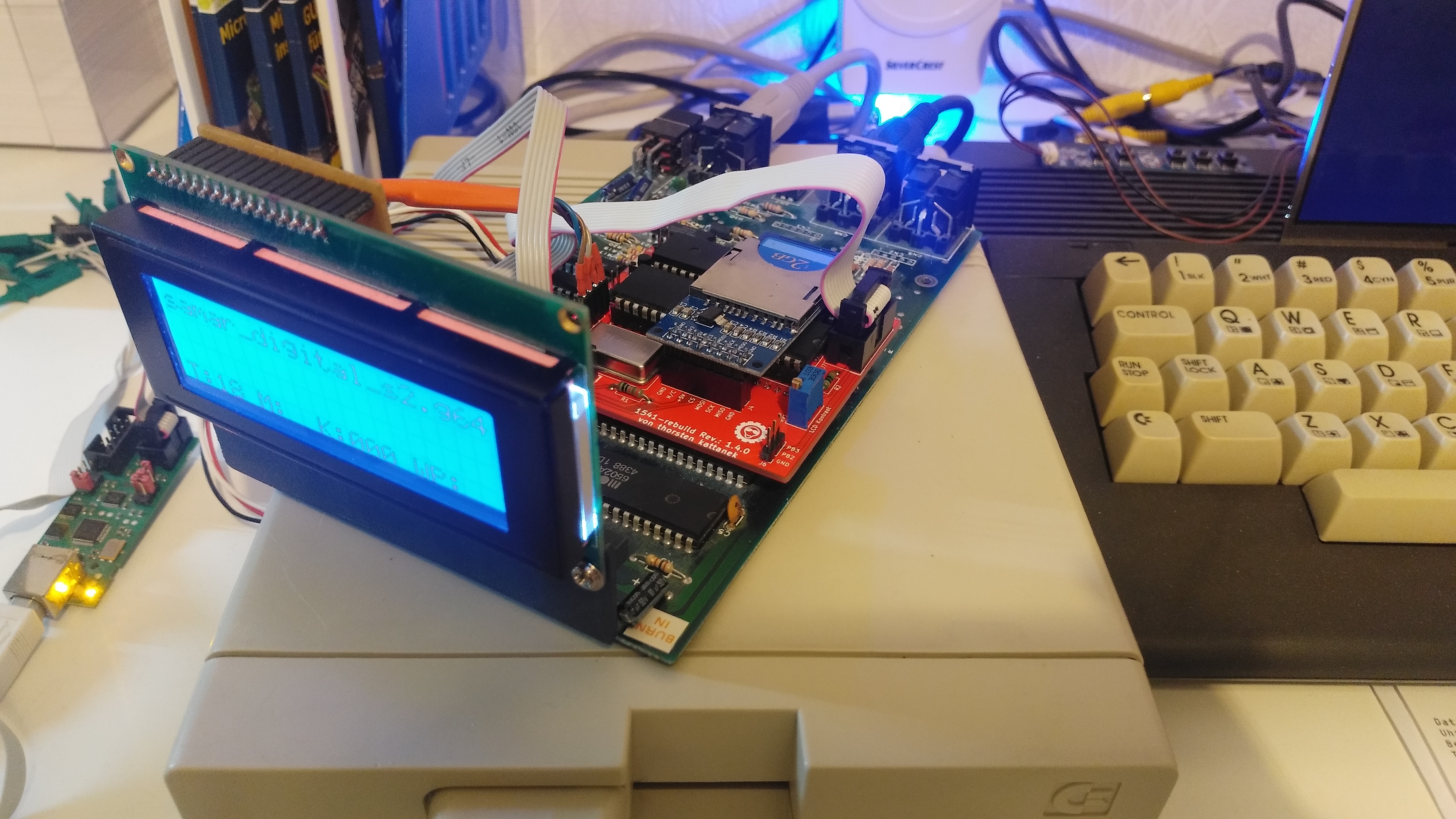

Einige Videos von der 1541-rebuild in aktion

https://youtu.be/EGB8lYKcW-g

https://www.youtube.com/watch?v=MlbUPTzcQGI&t=36s

https://www.youtube.com/watch?v=gKM73VpHdTw&t=256s

Verwendete Libs

LCD Ansteuerung von Mikrokontroller.net: http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial/LCD-Ansteuerung

SD/FAT System von Roland Riegel: http://www.roland-riegel.de/sd-reader/
