Complete printplaat met alle schakelingen van zowel gelijkrichting als opamps (Vives kortrijk)

README

Elektronica2-Labo-Opstelling

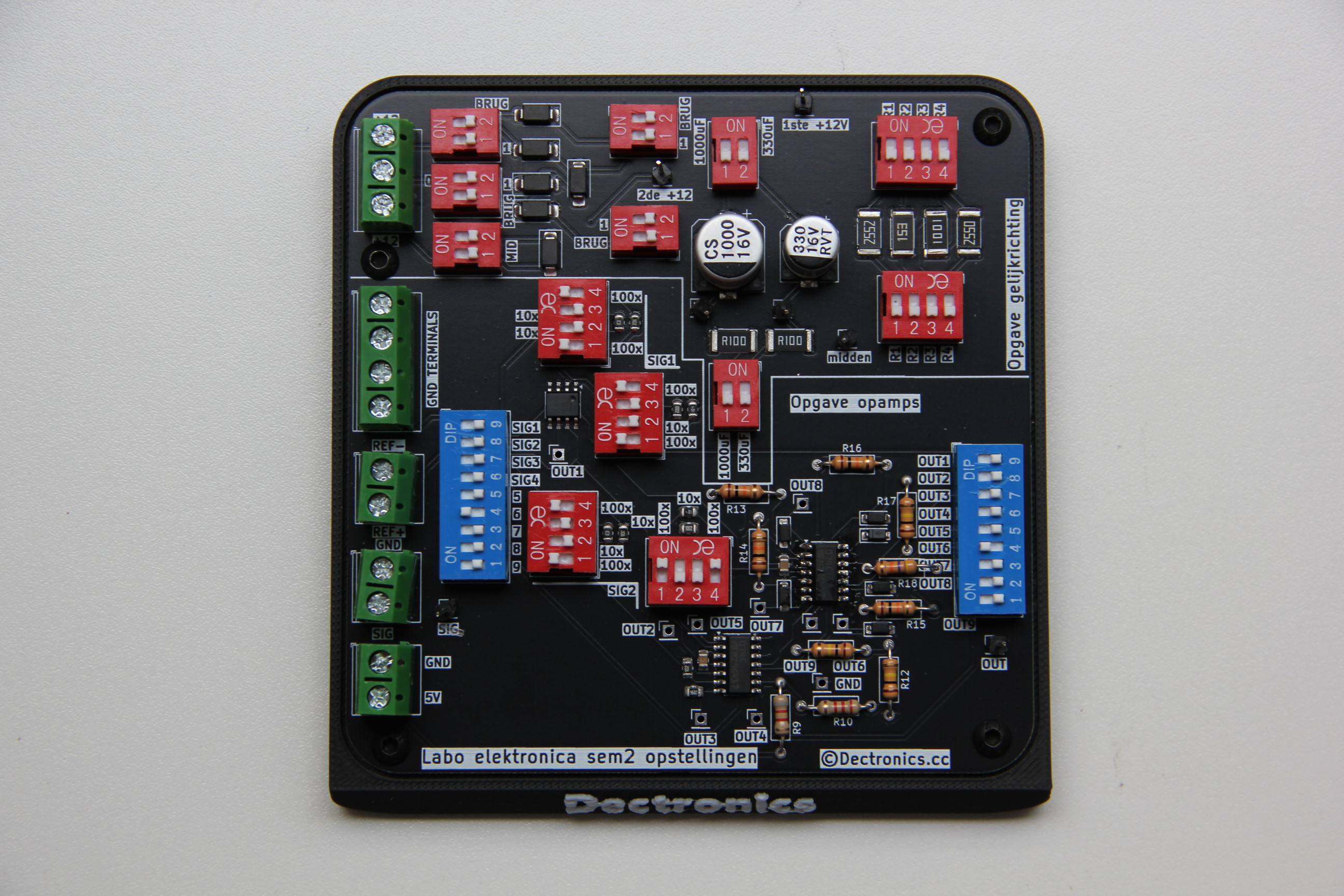

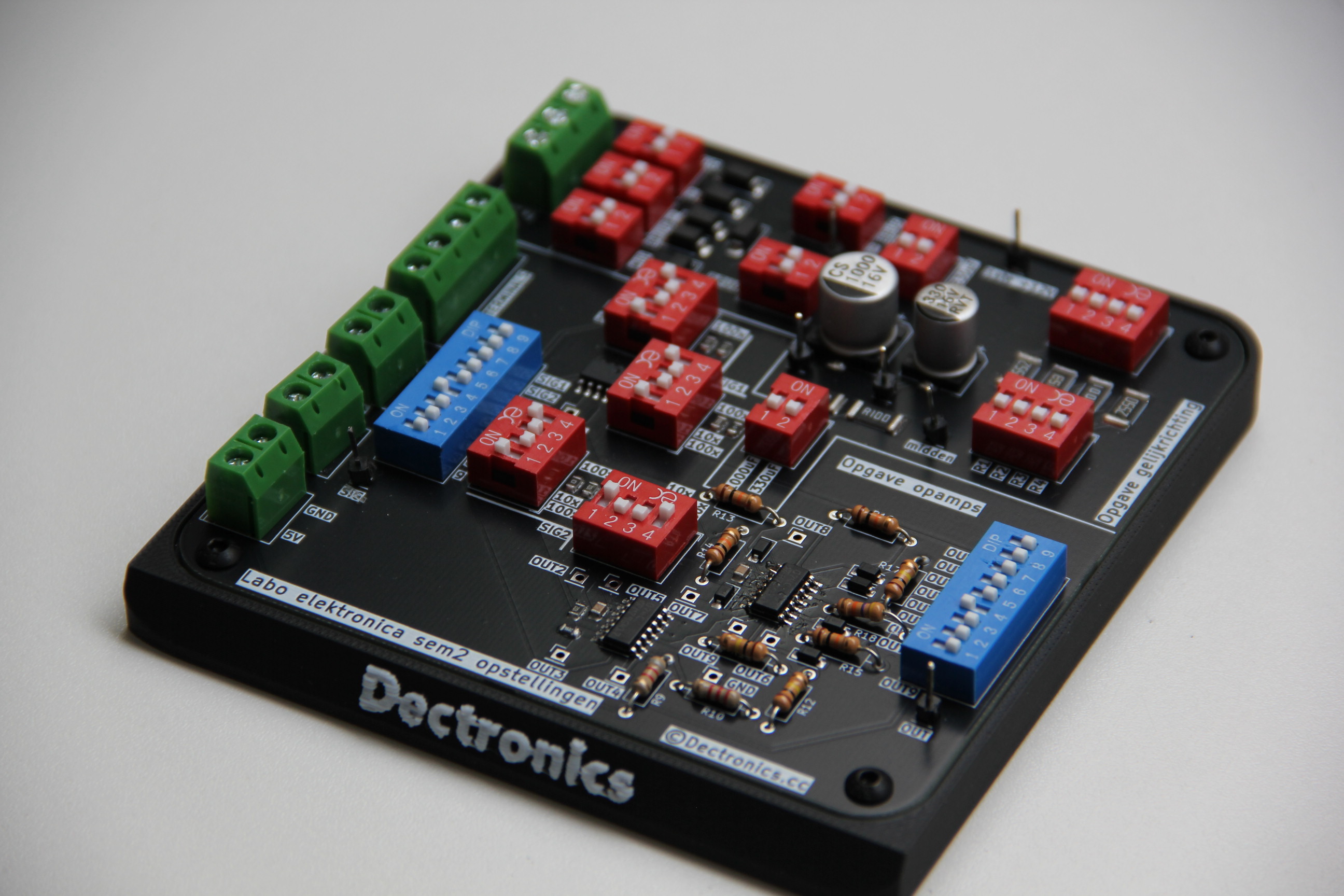

Complete printplaat met alle schakelingen van zowel gelijkrichting als opamps @Vives kortrijk Met een printbare voet voor betere stabiliteit en geen kortsluiting te krijgen. Op deze voet wordt er gewerkt met heated inserts (M3) voor het monteren van de print.

Het schema is als volgt:

Voor het solderen kan je gebruikmaken van de meegeleverde BOM file, alle componenten zijn 0805 buiten sommige TH componenten (omdat deze eigen keuze zijn en makkelijk te verangen moeten zijn)
