Description

An extension platform for the Raspberry Pi that mimics the functionality of a PLC.

README

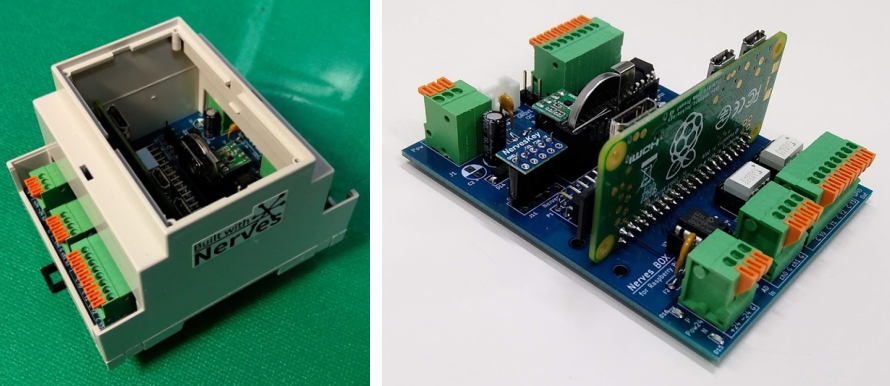

Nerves BOX for Raspberry Pi

はじめに

このボードは、産業用に使用される機器（例：24V駆動のスイッチ、センサー、リレーなど）をRaspberry Piへ接続できるようにします。

詳しくは、Qiitaの記事「Elixir/NervesでPLC(多機能リレー)を作ってみた」をご覧ください。

仕様

機能	仕様	補足

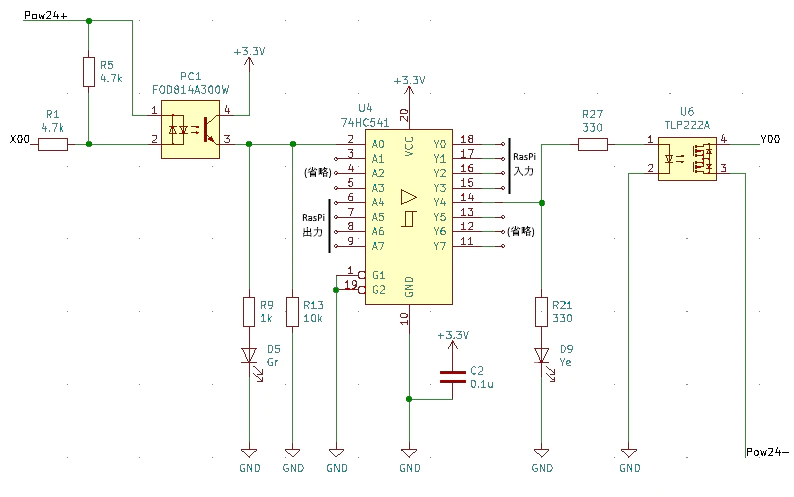

出力	4ch（フォトリレー絶縁）	シンク（NPN）・ソース（PNP）駆動切り替え可能。各chの動作確認LEDあり。
入力	4ch（フォトカプラ絶縁）	〃
AD変換	10bit 2ch	非絶縁・入力保護のダイオード付き
時刻保持	リアルタイムクロックDS1307	ボタン電池でバックアップ
GROVEコネクタ	あり、I2C x 1	5V電源タイプ
外部UART端子	あり x 1	RaspberryPiのUARTに直結
電源	5V系/24V系は個別に供給	それぞれポリスイッチ（過電流防止）あり

J5, J7の接続

対応表	GPIO（BCM表記）	本機の端子
入力	12	X0
〃	16	X1
〃	20	X2
〃	21	X3
出力	6	Y0
〃	13	Y1
〃	19	Y2
〃	26	Y3

J2の接続

駆動したい方法	Pow24+In	Pow24-In		D16	D13		X側COM端子	Y側COM端子
シンク	+24V	GND	→	点灯	消灯		GND	+24V
ソース	GND	+24V	→	消灯	点灯		+24V	GND

作り方

Manualをご覧ください。
