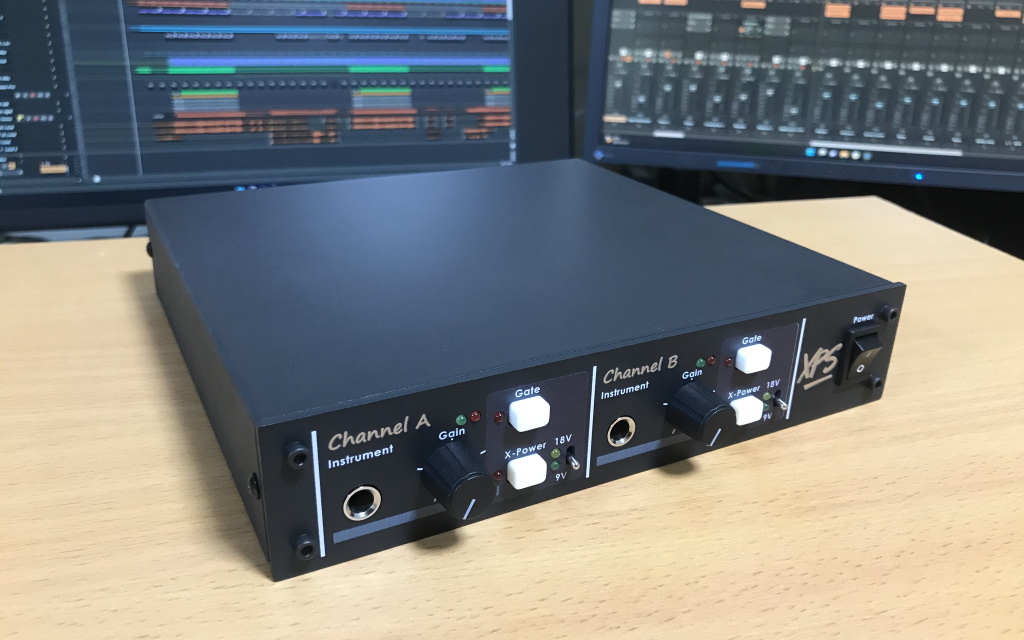

ハードウェアプロジェクトXPSのデザインについてまとめます。
XPSはDTM用途を想定した、電気ギターなどの電気楽器をオーディオ機器の平衡ライン入力に接続するためのフロントエンドです。ハイインピーダンスのバッファアンプと、アクティブサーキットのための給電回路 (Appendix 1) を備えます。
給電回路
ソフトウェアツール
ハードウェアツール
CMYK ICCプロファイル
ブラシフォント
その他
AC入力電圧範囲をなるべく広く取るため、出力電圧が低めのトランスとLDOを組み合わせ、リプル下限をなるべく持ち上げておくために平滑キャパシタは大きめに取っています。
レギュレータ回路の放熱について。ACライン電圧の許容範囲とトランスの変動率から、レギュレータ回路の入力電圧は幅広く変化します。負荷が重くなるほどトランスにおける電圧降下が大きくなるので、レギュレータ回路自体の損失が最大化するのは必ずしも負荷が最大の時ではありません。正確な値を求めるためには負荷変動とトランスの変動率をモデル化したシミュレーションが必要です (Appendix 2)。 とはいえ、レギュレータ回路における損失の最悪値として {最大電圧降下×最大負荷電流} を考えてもそれほど大きな値ではないので、シャーシにしっかり熱結合させておけばヒートシンクとして十分です。元よりラックマウントする運用形態においてはシャーシ内の空気の循環は期待できないので、排熱は直接シャーシに逃がす以上に確実な方法はありません。
単電源動作ではグラウンドにリターン電流が流れるため音質の面では不利ですが、Hi-Fiオーディオが目的ではないので良しとします。
ラインドライバの差動バランスについて素子感度が高いので注意が必要です (Appendix 3)。理想的にはホットとコールドは互いに逆位相で等振幅になりますが、抵抗値のばらつきにより振幅のバランスが崩れます。差動ゲインが保たれているのであれば少々のアンバランスは問題になりませんが、大きく崩れるとスイング幅が狭まります。抵抗値の比が重要なので相対精度を保証された集合抵抗を利用するのが良さそうですが、ここでは入手性とパターン引き回しの容易さを重視して、ディスクリート抵抗の組み合わせを選別する方法を採用しました。
ラインドライバの位相補償キャパシタは10pFとしていますが、最適値は採用するオペアンプの種類によって異なります。小さ過ぎると発振し易くなります。基板単体で安定していても、ケーブルを接続すると数MHzの高周波で発振することがあります。大き過ぎると高域特性を鈍らせますが、不要な帯域を欲張るよりは安全側に倒しておくのも一法です。100pFでは100kHz程度でロールオフします。
給電回路のON/OFF操作により電気楽器側でポップ雑音の発生が予想できるので、適宜ミュート出来るようにトランスミッションゲートを設けます。フォトリレーを使用し、定電流ドライブに時定数を掛けることで遷移の際のクリック雑音を防ぎます。フォトリレーはゲート電位がフローティングしているため、信号の振幅に依存したON抵抗の変動は無く、歪みは発生しません。
制御可能なシャットダウン、設定可能な電流制限、パワーグッドフラグを備えます。既成のレギュレータICを採用するのはディスクリートと較べて簡単なのはもちろん、電流制限、熱制限、逆電流保護、逆出力保護など各種保護回路の充実も利点です。
AVRマイコンのATtiny44Aでピークインジケータとスイッチ入力を制御します。クロックの飛び移りを低減するためなるべく低周波・低電圧で動作させるのが望ましいですが、当デザインでは8MHz 3.3V駆動としています5。

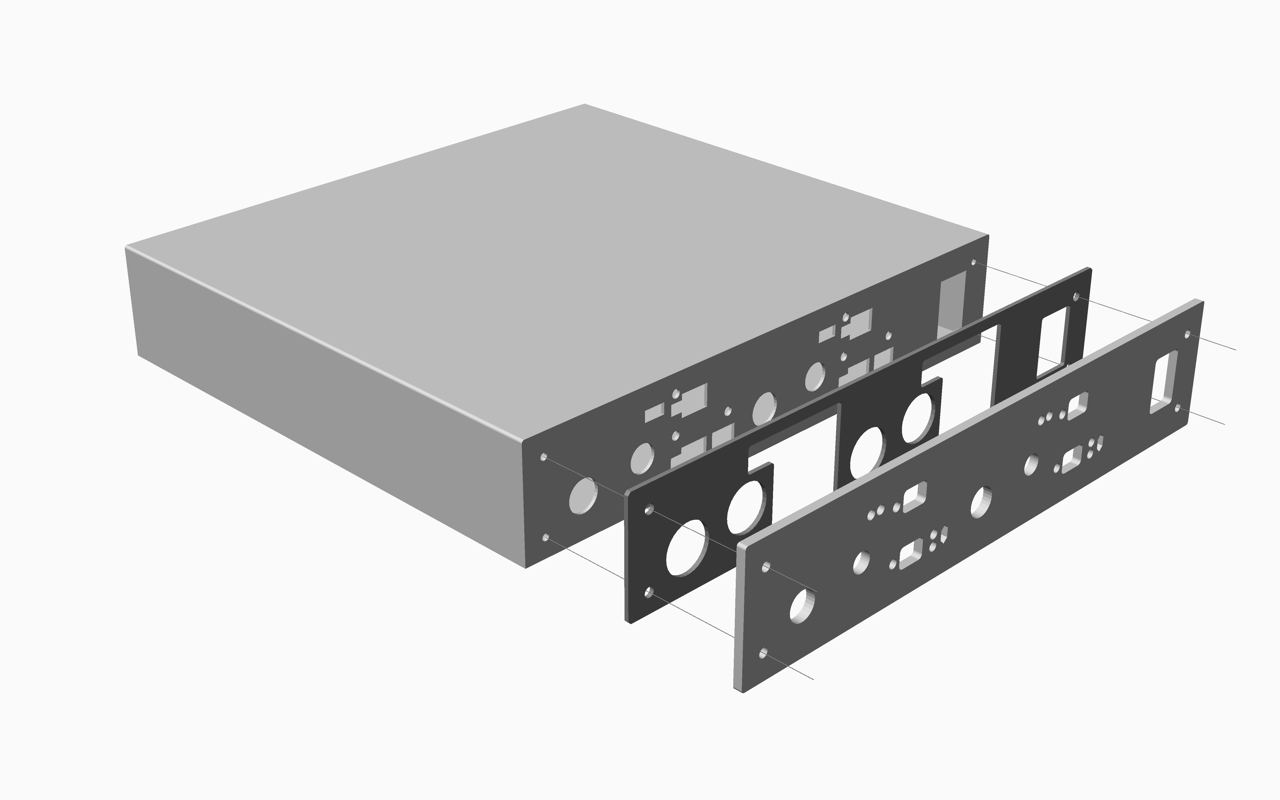

筐体はアルミの箱にアルミパネルを組み合わせた二重パネル構造で、ジャックやポテンショメータの固定ナットを隠蔽してすっきりさせます (図4-1)。見栄えは向上しますが6、コストも上がります。製作例ではタカチ社のカスタム加工サービスを利用し、シャーシにはMBFシリーズ、アルミパネルにはNPシリーズを組み合わせました。インクジェット印刷が利用できますが、CMYK色データの用意が必要です(Appendix 4)。
スペーサやスイッチキャップ、治具などの作成には3Dプリンタを活用します。
図4-1. 二重パネル構造
図4-2. 基板の組み込み

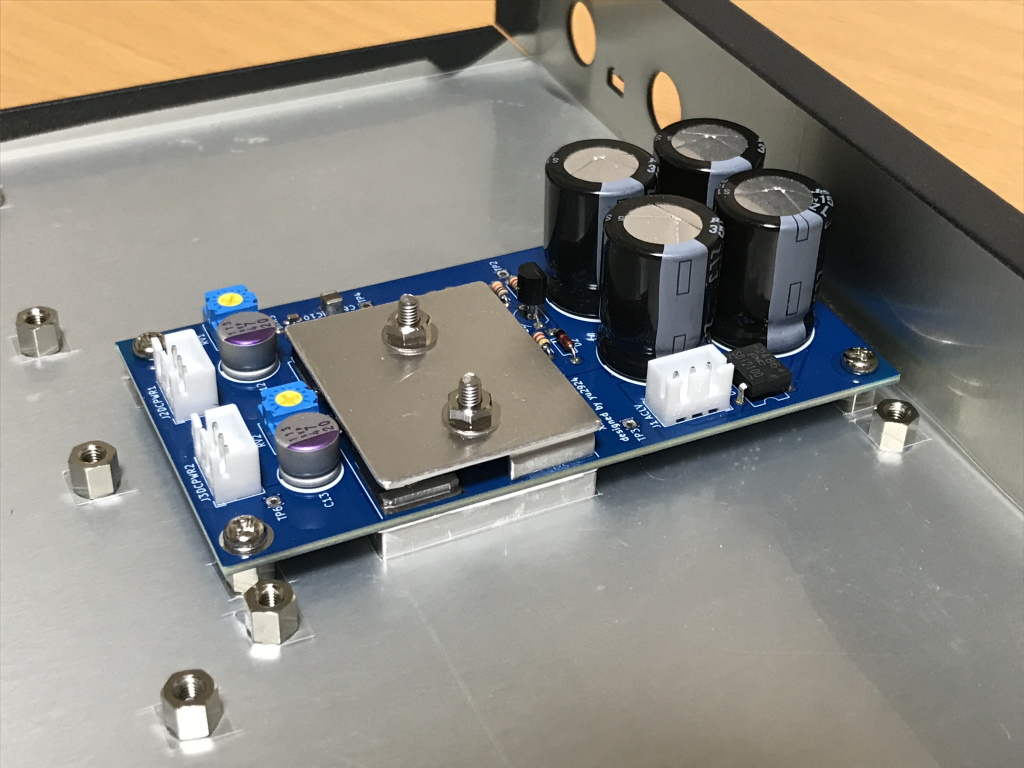

主電源レギュレータ基板 (XPS:PS-DC) はアルミブロックを介してシャーシと熱結合します(図4-3, 4-4)。
図4-3, 4-4. 主電源のヒートシンク構造
バッファアンプ基板 (XPS:Channel) と 出力ジャック基板 (XPS:OutputConnector) では、ジャックやポテンショメータをハンダで固定する際にプリントしたスペーサを合わせて、穴位置のずれを防ぎます (図4-5)。

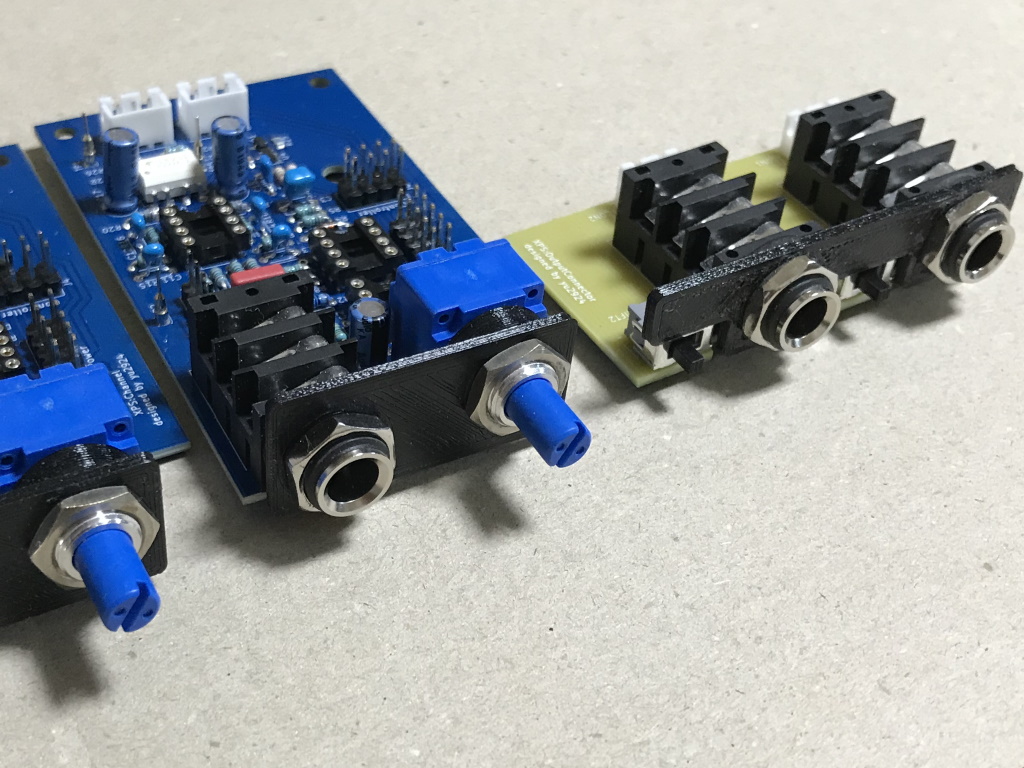

図4-5. スペーサを固定治具として使用
ジャックやポテンショメータはシャーシマウントとし、ケーブルの挿抜やツマミ操作がハンダ部分に機械的なストレスを与えにくい構造です (図4-6)。
図4-6. ジャックやポテンショメータを直接シャーシに固定
給電回路基板 (XPS:Channel:XPower) とコントローラ基板 (XPS:Channel:Controller) は、バッファアンプ基板 (XPS:Channel)の子基板としてピンヘッダ・ソケットを介して接続します。(図4-7)
図4-7. 子基板の装着

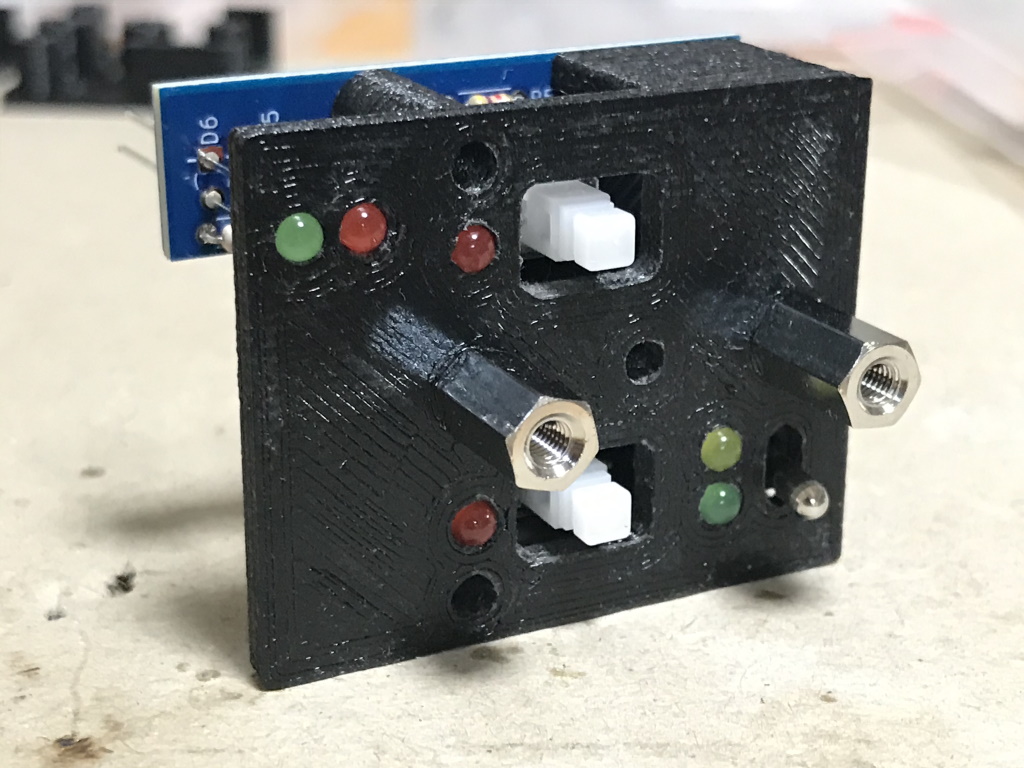

操作パネル基板 (XPS:Channel:ControlPanel) の組み立てには、治具をプリントしてLEDとスイッチの位置決めに使います。(図4-8, 4-9)
コントローラ基板 (XPS:Channel:Controller) とはフラットケーブルで接続します。

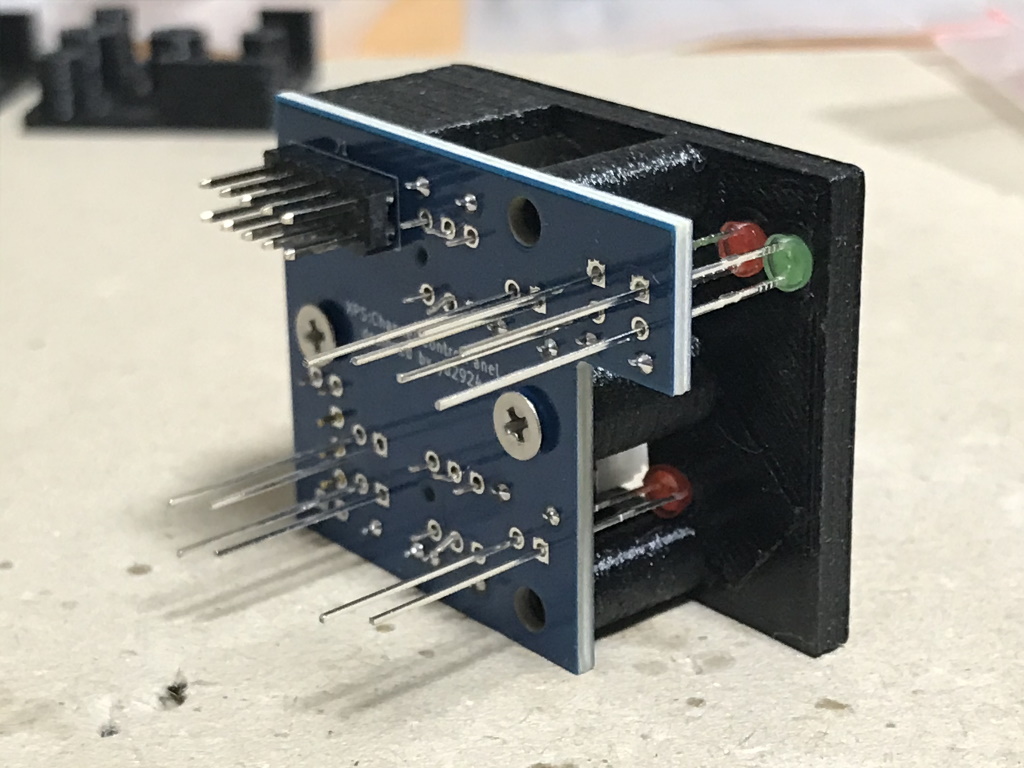

図4-8, 4-9. 治具を使用した位置決め
フロントパネルはM3ボルトでシャーシに固定します。ハーフラックトレイに乗せるため、シャーシの底面を2mmほど浮かすようになっています (図4-10)。
図4-10. フロントパネル構造
組み立て後の調節手順
今後の課題や改良点などを追記します。
トランスミッションゲートのフィードスルー抑止
フォトリレーを利用したトランスミッションゲートにおいて、カットオフ減衰率の不足を感じることがありました。ハイゲインの歪みプロセッサに入力した場合などで特に顕著で、漏れてくる音がはっきり聞こえます。もう一組のフォトリレーで双投スイッチを構成することにより改善できるはずです。
正負両電源化
今回の制作では電源レールの数を抑えるため、バッファアンプを単電源動作させることになりました。電源レールを増やすにはトランスの独立した2次巻線がレールの数だけ必要です。今回は簡単確実なドロッパ電源を利用しましたが、スイッチング電源の導入も検討して良いと思います。
アクティブサーキットを内蔵した電気ギターなどの電気楽器によく見られる仕組みとして、出力のTRSジャックにTSプラグを差し込むことでsleeve端子とring端子を短絡させ、バッテリー接続をONするものがあります (図A1-1)。
図A1-1. TRSジャックを使ったバッテリースイッチ
このような仕組みにおいては、バッテリーの代わりに短絡クリップ (図A1-2) を繋いでおけば、TRSケーブルのring端子を経由してアクティブサーキットに給電することができます (図A1-3)。楽器の改造は必要ありません。当デザインではこの方法を採用しています。

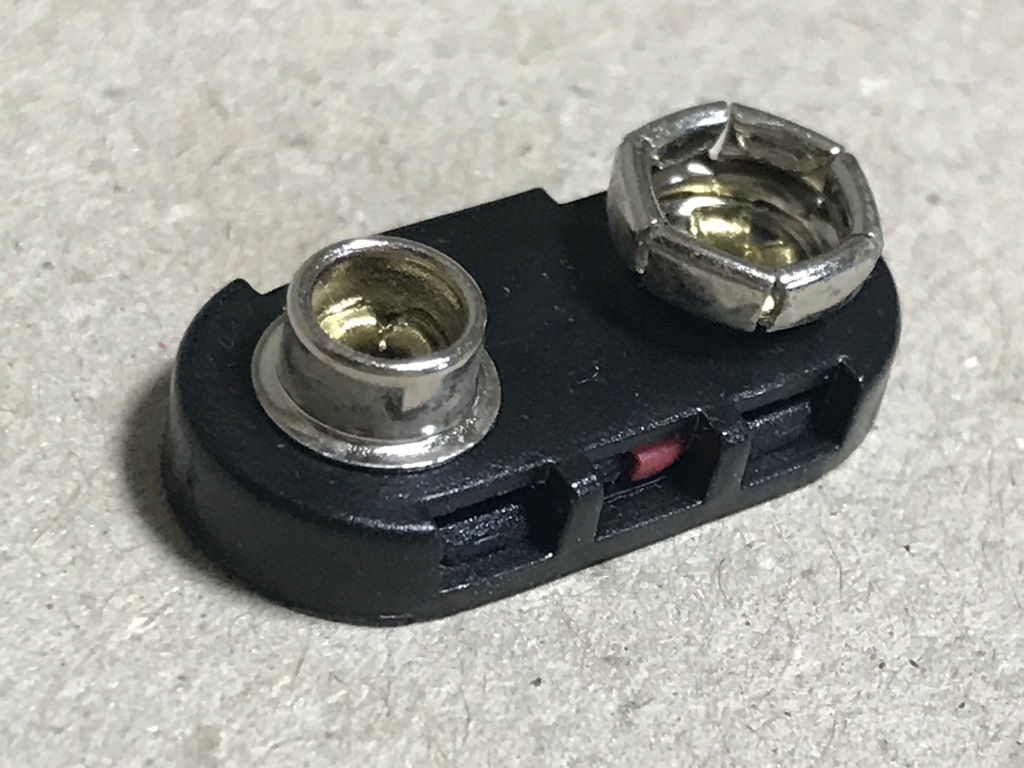

図A1-2. バッテリースナップを加工して作成した短絡クリップの例
図A1-3. TRSケーブルを使った外部からの給電
市販の製品の中にも、同様な方法でアクティブサーキットに給電できるものがありました。(要確認)
- EMG Power Supplies
- Line6 Variax XPS-AB, XPS-Mini, XPS-DI
- Steinberger A-100 Phantom Power Supply
一方、絶縁された連動スイッチでバッテリー接続をONするタイプの電気楽器も存在します (図A1-4)。このような仕組みでは、ジャックを介して外部から給電することは出来ません。
図A1-4. 絶縁された連動スイッチによるバッテリースイッチ
レギュレータの放熱方法について検討するため、パワー半導体における損失をシミュレーションしてみます。
トランスの変動率仕様あるいは実測値からおよその巻線抵抗を割り出して設定します。回路は実際のものと全く同じである必要はありません。入出力電位差と負荷電流を揃えれば損失の値はおのずと等しくなります。ここで負荷を0~300mAまでスイープさせてみます。(図A2-1)

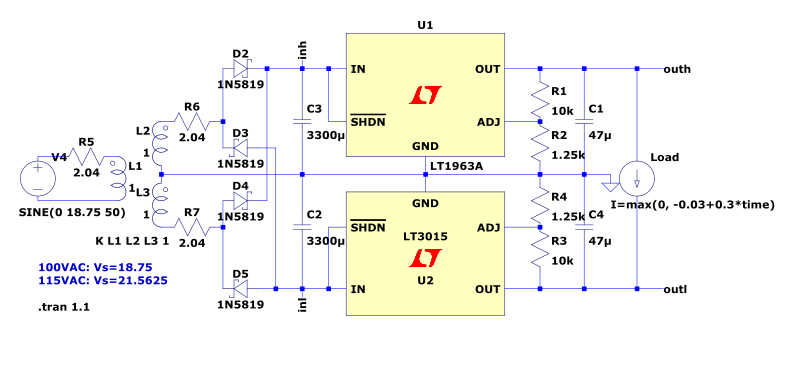

図A2-1. 損失シミュレーション回路

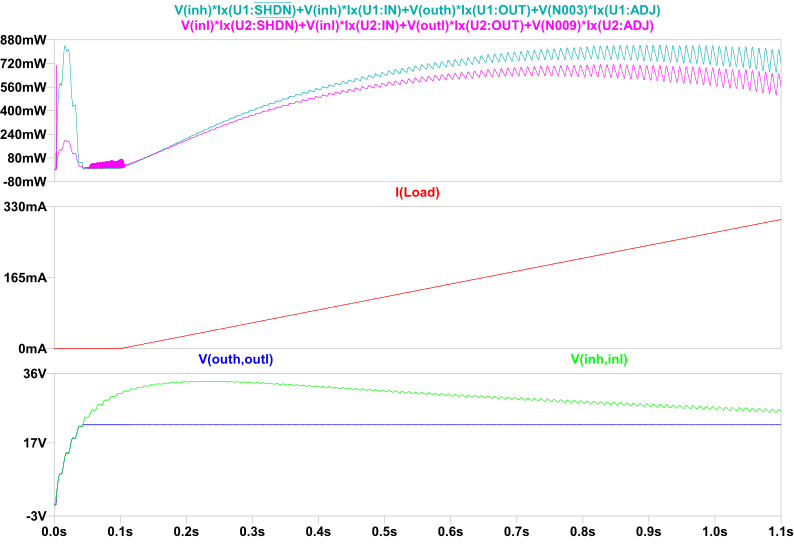

図A2-2. 損失シミュレーション (100V AC)

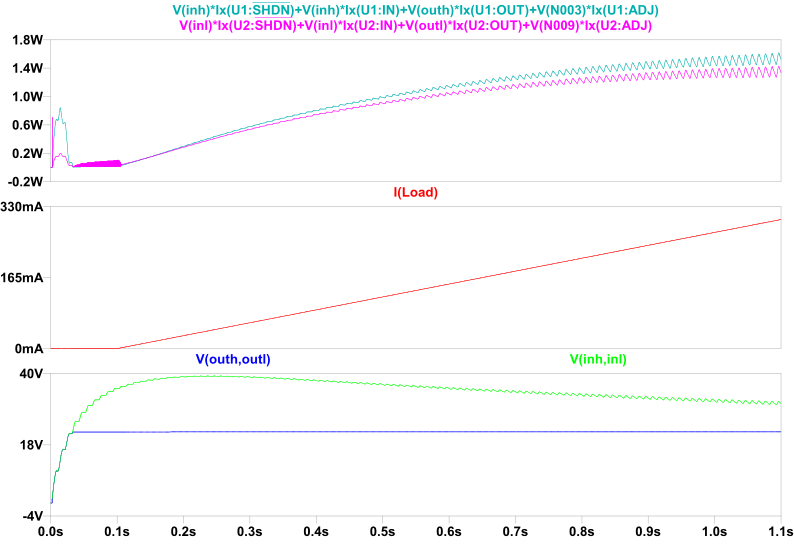

図A2-3. 損失シミュレーション (115V AC)
2つのレギュレータICにおける最大損失はおよそ以下の表のように読み取れます。
| LT1963A | LT3015 | |
|---|---|---|
| 100V AC (図A2-2) | 750mW | 630mW |
| 115V AC (図A2-3) | 1.5W | 1.3W |
これらの値を元に、許容可能な温度上昇と放熱経路の熱抵抗を勘案して放熱の仕組みを決定します。
平衡ドライバにおいて抵抗値のばらつきが差動バランスに与える影響をシミュレーションしてみます。
差動アンプ対の8本の抵抗に0.1%のばらつきを加えてモンテカルロ解析します (図A3-1)。オペアンプモデルにはTI社の提供するPSpiceモデルを利用していますが、理想オペアンプや他のモデルでも構いません。

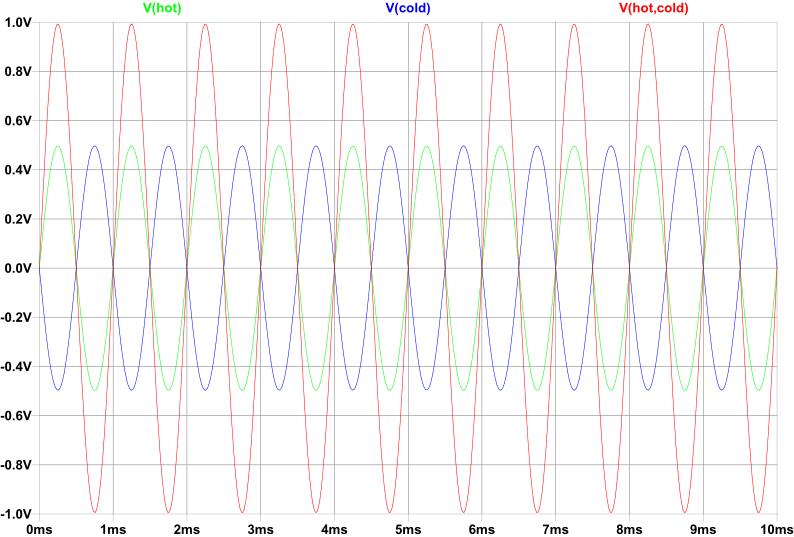

ばらつきの無い理想状態ではバランスが取れており、V(hot)とV(cold)の両極は互いに逆位相で等振幅です (図A3-2)。
ばらつきを加えた場合には差動振幅 V(hot,cold) にはあまり影響を与えないものの、両極の振幅バランスが崩れることがわかります (図A3-3)。

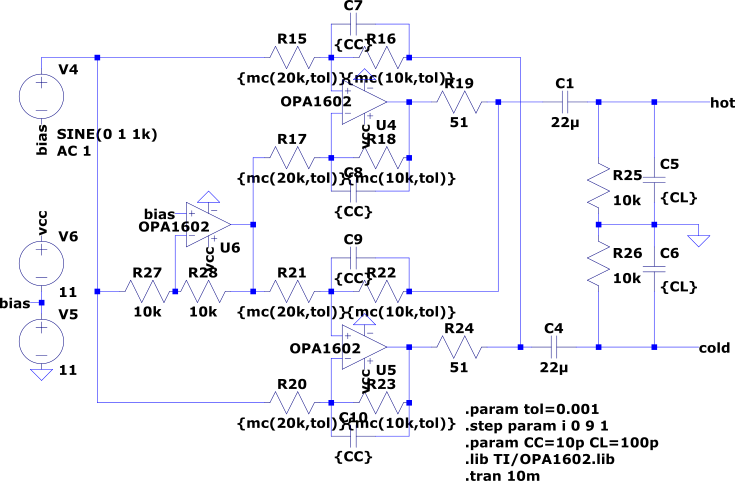

図A3-1. モンテカルロ解析する回路
図A3-2. ばらつきの無い理想状態

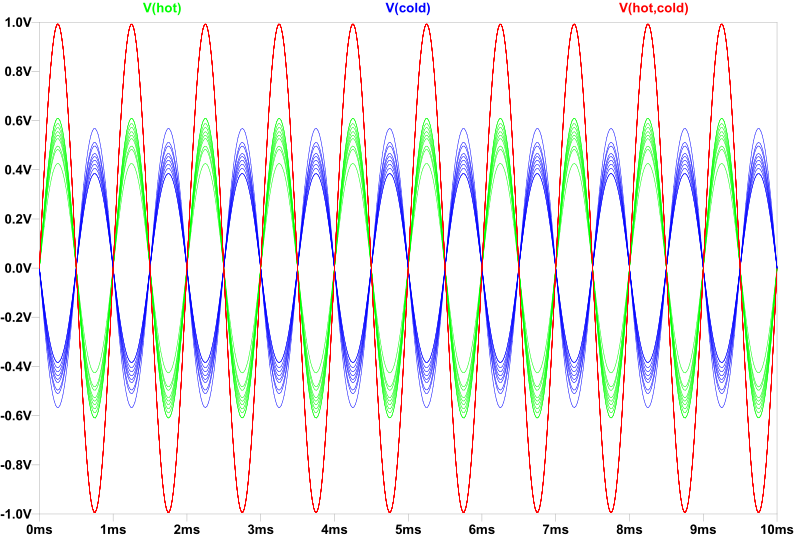

図A3-3. ばらつきを加えた状態
バランスの良好な抵抗素子の組み合わせを見つける方法ですが、ブレッドボードで仮組みをして入力信号を与え、出力端をオシロスコープで観察しながら差し替え試行錯誤するのが手軽です (図A3-4)。ここではPCで生成した1kHzのサイン波を入力しています。使い込まれて劣化したブレッドボードやジャンプワイヤは接触抵抗が安定しないことがあり、注意が必要です。シミュレーションの結果を見ると、普通の1%精度のディスクリート抵抗では厳しいのではという印象を受けますが、実際に組んでみると意外と何とかなりそうな感触です。目標としては、振幅の差異が20%程度に収まっていれば実用上は十分で、10%以内なら上出来だと思います。

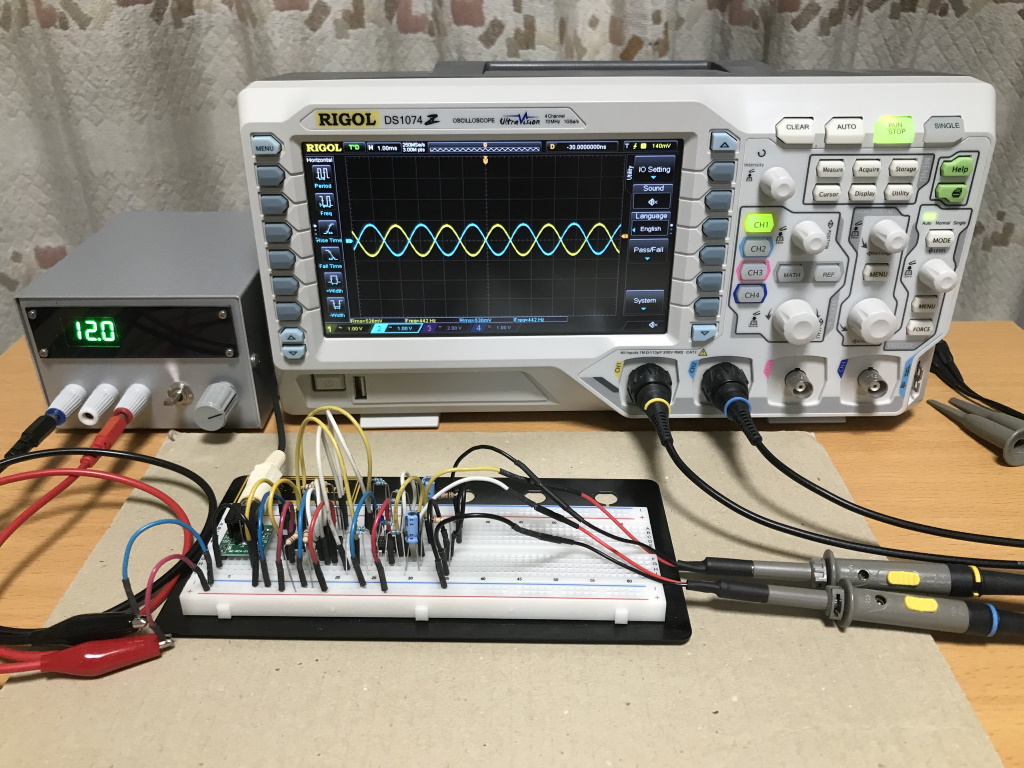

図A3-4. 仮組みで抵抗素子の組み合わせを試行
タカチ社のカスタム加工サービスを利用する際に、インクジェット印刷を依頼するためにはCMYK色のデータが必要になります。Adobe Illustratorを利用できればAI形式で出力して事足りるのですが、さもなければ以下の手順を踏んでPDF形式のデータを作成できます。
