Description

Repositorio para el proyecto final del curso IE0308 sobre el diseño de una PCB de un amplificador para guitarra.

README

GuitarAmplifier-PCB-IE0308

Repositorio para el proyecto final del curso IE0308 sobre el diseño de una PCB de un amplificador para guitarra. Contiene el circuito esquemático, el diseño de la PCB en KiCad y documentación sobre los componentes a utilizar, el procedimiento de diseño y otros detalles.

Este repositorio y sus contenidos fueron diseñados durante el curso IE0308 durante el periodo I-2025 por los siguientes integrantes del equipo:

Integrantes	Carné	Correo electrónico
Anthony Calvo García	C11433	[email protected]
Rodrigo Madrigal Montes	C24458	[email protected]

Agradecimientos a PCBWay

Queremos expresar nuestro agradecimiento a PCBWay por su colaboración y apoyo en la fabricación de nuestras PCBs. La calidad de las placas recibidas, tanto en precisión de fabricación como en acabados, fue sobresaliente. Todo el proceso desde la carga de archivos hasta la recepción del paquete fue ágil, transparente y eficiente.

Además siempre estuvieron disponibles para cualquier consulta, para asegurarse de que todo saliera según lo planeado, lo cual nos brindó mucho soporte y seguridad durante todo el proceso de pedido.

PCB ensamblada

Una vez recibidas las placas de PCBWay, se procedió con el ensamblaje manual de todos los componentes. A continuación se muestran imágenes del resultado final:

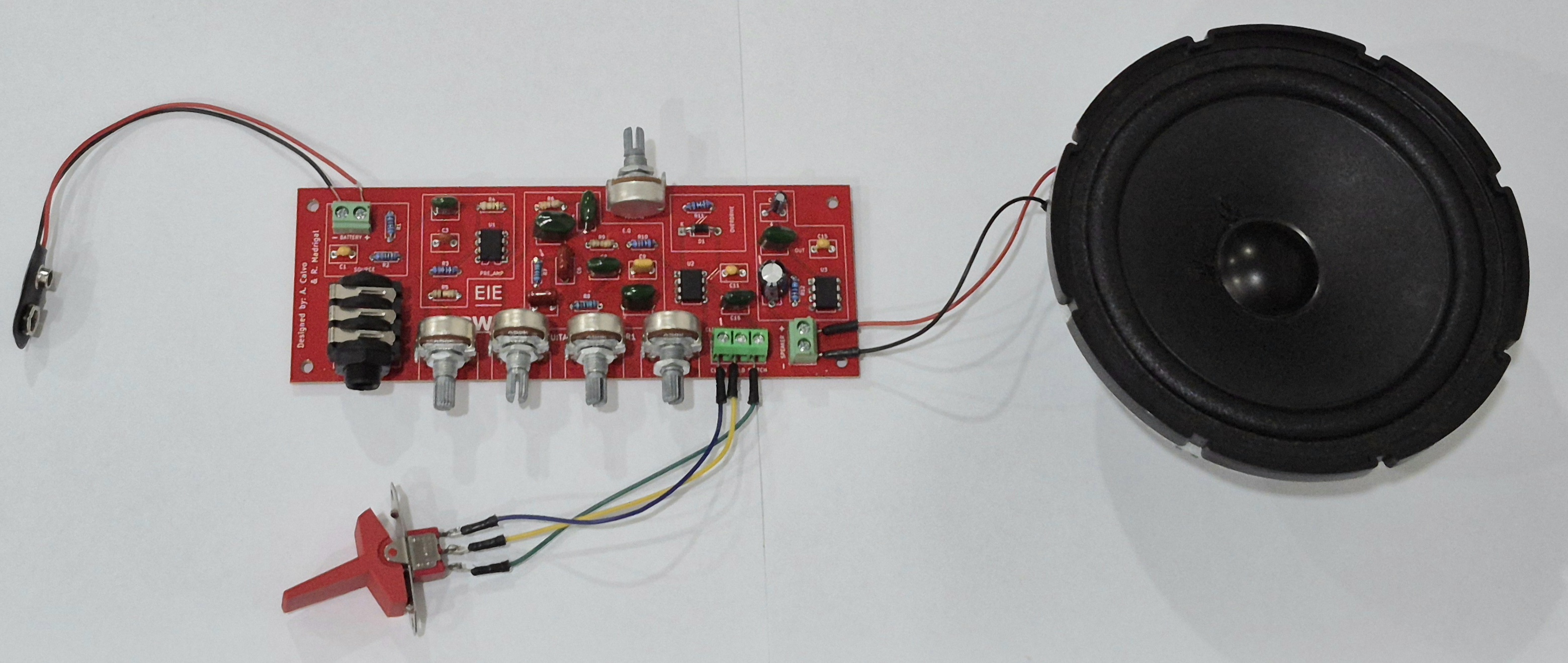

PCB ensamblada - sin los componentes externos conectados

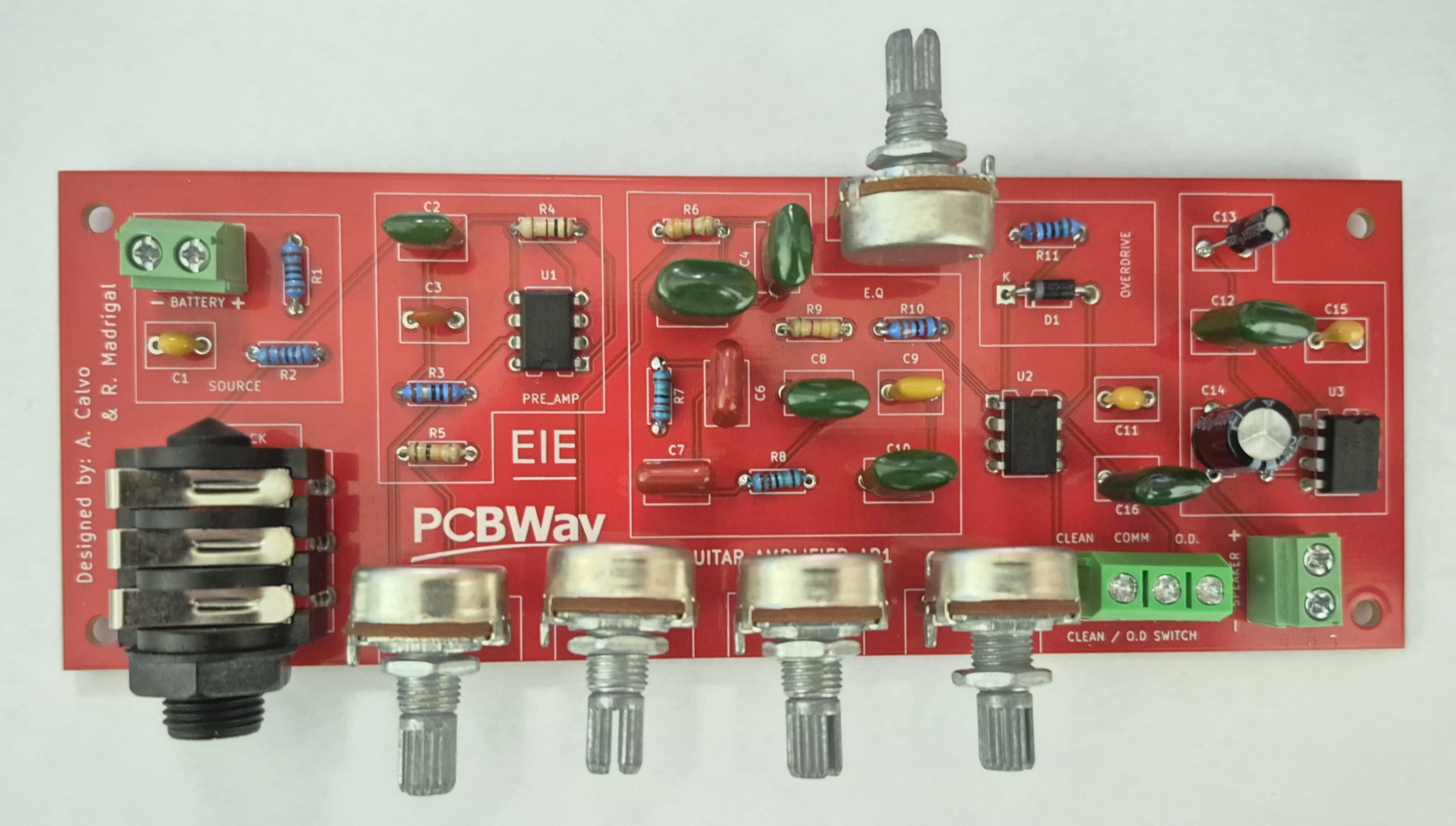

PCB ensamblada - con los componentes externos conectados

Demostración de funcionamiento

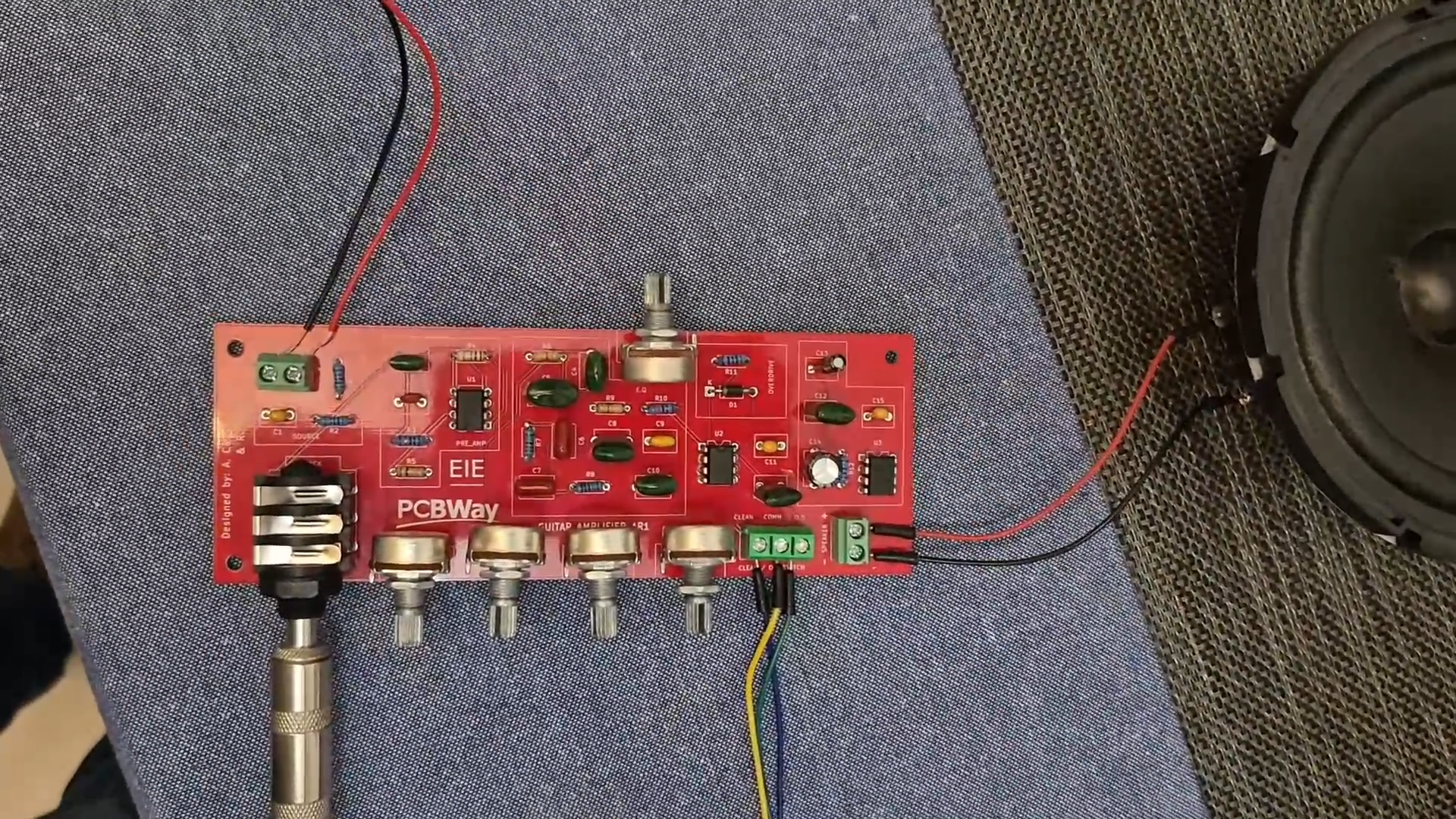

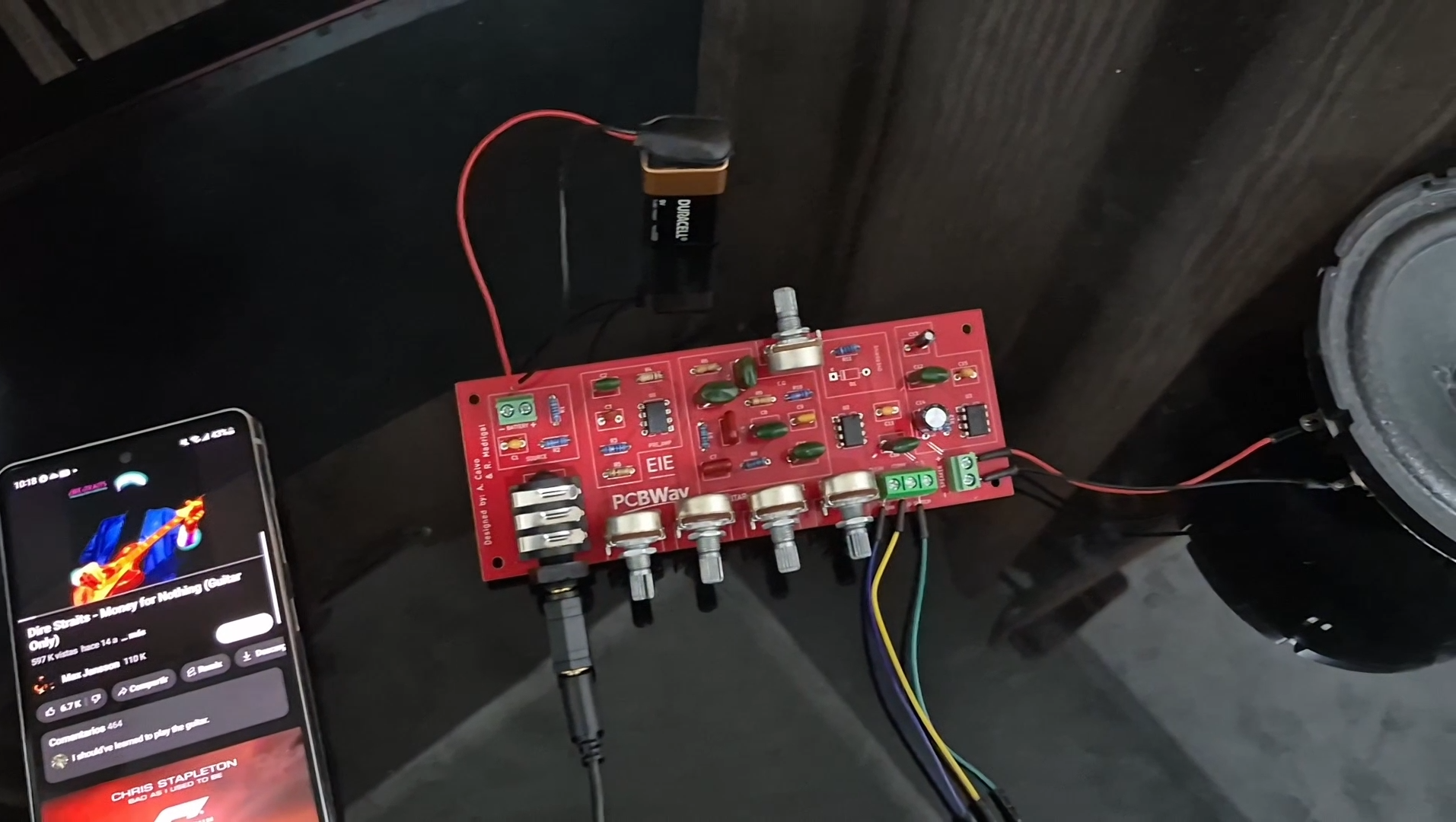

A continuación, se presentan vídeos demostrativos del amplificador montado, funcionando correctamente tanto con una guitarra eléctrica como con un teléfono:

Gracias a su servicio confiable y de altísima calidad, logramos ensamblar y probar con éxito nuestro amplificador, cumpliendo los objetivos del proyecto. Recomendamos sus servicios para estudiantes, profesionales y cualquier persona interesada en manufacturar PCBs de alta calidad. Más información en pcbway.com.

Organización y contenido de los directorios

Este repositorio contiene dos directorios principales, cuyos contenidos son:

• kicad_project: Contiene los archivos del esquemático, PCB y la configuarción del proyecto

  • GuitarAmplifier.kicad_pcb
  • GuitarAmplifier.kicad_pro
  • GuitarAmplifier.kicad_sch

• outputs: Contiene todos los archivos de salida de KiCad

Si se desea utilizar este diseño y manufacturarlo por medio de un fabricante se deben comprimir los archivos incluidos en la carpeta outputs en un archivo .zip y este se puede cargar en la página del fabricante para ordenar la fabricación de la PCB.

Circuito base

El circuito completo del que partimos para diseñar la PCB fue primeramente fue armado y simulado en el simulador Tina-TI:

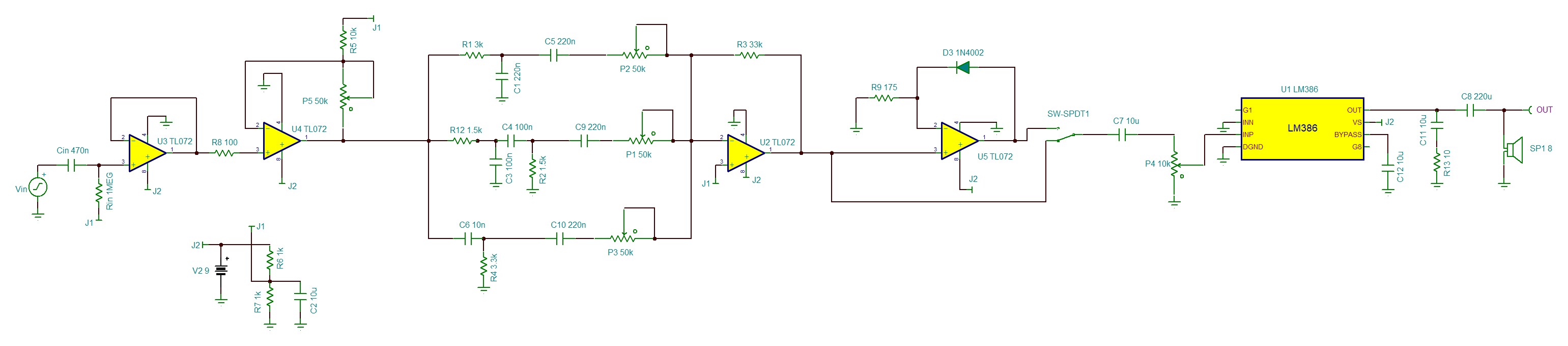

Circuto completo del diseño

[!NOTE] La documentación detallada de funcionamiento de cada etapa del circuito, elección de componentes, y consideraciones de diseño está disponible en la documentación adicional asociada al proyecto (ver Wiki de este repostitorio).

Lista de componentes

A continuación se incluye una lista con los componentes utilizados en el diseño, con el mismo número que se les asignó en el diseño final de PCB:

Componente	Valor / Modelo	Descripción
R1 / R2	1 kΩ	Resistor de película metálica
R3	1 MΩ	Resistor de película metálica
R4	100 Ω	Resistor de película metálica
R5	10 kΩ	Resistor de película metálica
R6	3 kΩ	Resistor de película metálica
R7 / R8	1.5 kΩ	Resistor de película metálica
R9	3.3 kΩ	Resistor de película metálica
R10	33 kΩ	Resistor de película metálica
R11	170 Ω	Resistor de película metálica
R12	10 Ω	Resistor de película metálica
C1 / C3 / C11 / C15	470 nF	Capacitor cerámico
C2 / C6 / C7 / C12	100 nF	Capacitor de poliéster
C4 / C5 / C8 / C10 / C16	220 nF	Capacitor de poliéster
C9	10 nF	Capacitor de poliéster
C13	10 μF	Capacitor electrolítico
C14	220 μF	Capacitor electrolítico
U1 / U2	TL072CP	Amplificador operacional
U3	LM386	Amplificador de potencia
D1	1N4148	Diodo rectificador
Gain / Low / Mid / High	50 kΩ	Potenciómetro logarítmico
Volume	10 kΩ	Potenciómetro logarítmico
J1	-	Jack estéreo 6,3 mm
Battery / Speaker	-	Terminal 01x02 5.08mm
Clean / O.D. Switch	-	Terminal 01x03 5.08mm

Diseño de la PCB

Una vez definido el circuito final, se diseñó la PCB en KiCad con una arquitectura de cuatro capas:

• F.Cu: Ruta de señales
• In1.Cu: Plano de alimentación (+9V y +4.5V)
• In2.Cu: Plano de tierra (GND)
• B.Cu: Ruta de señales

Capas de la PCB

Capa superior (F.Cu)

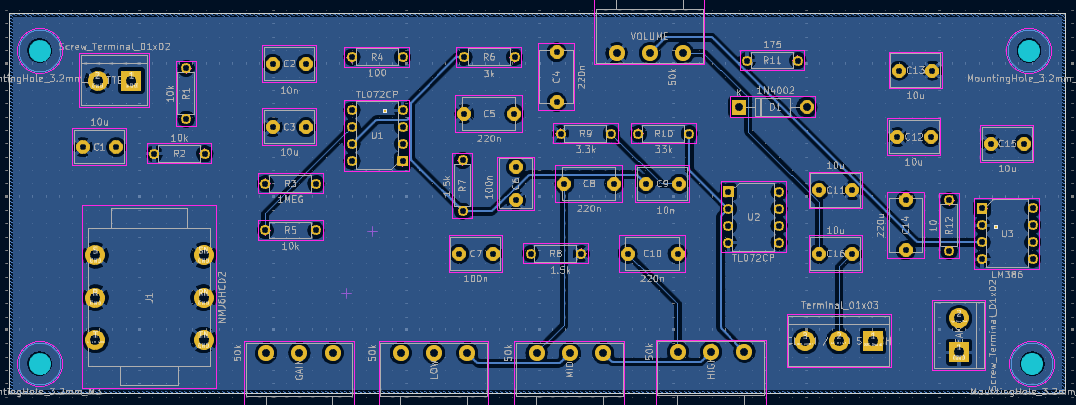

Capa inferior (B.Cu)

Capa interna 1 - +9V / +4.5V

Capa interna 2 - GND

Además, se agregaron zonas de serigrafía, agujeros de montaje, así como textos identificativos y logotipos en el silkscreen con el nombre del proyecto y los autores. Como resultado final se muestra la PCB en el visor 3D de KiCad con y sin los modelos 3D

Vista 3D Frontal de la PCB en KiCad

Vista 3D Trasera de la PCB en KiCad

Vista 3D Frontal de la PCB en KiCad con modelos 3D

Vista 3D Lateral Izquierda de la PCB en KiCad con modelos 3D

Vista 3D Lateral Derecha de la PCB en KiCad con modelos 3D
