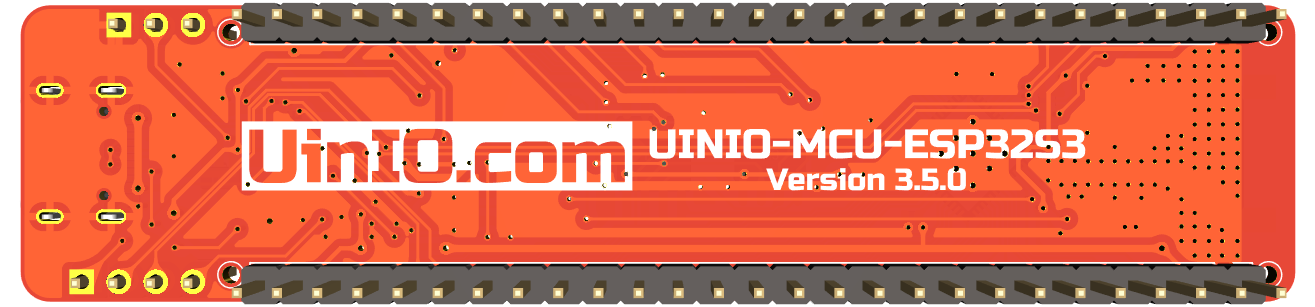

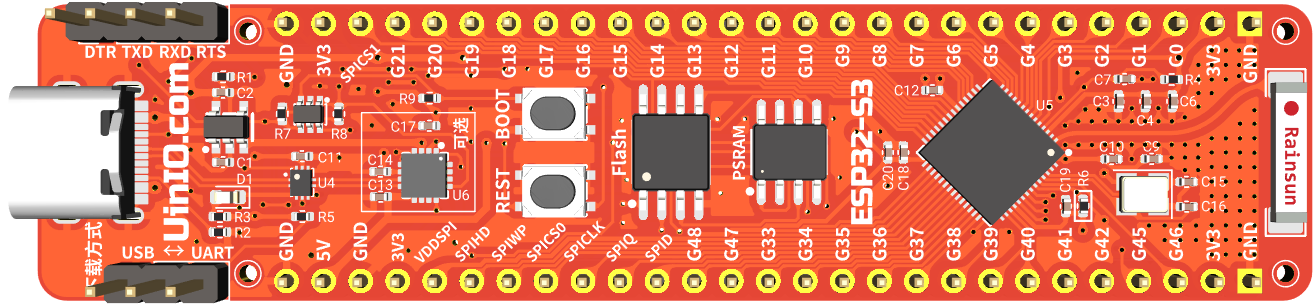

UINIO-MCU-ESP32S3 核心板

UINIO-MCU-ESP32S3 是一款采用 上海乐鑫科技 ESP32-S3 微控制器的核心板电路设计，该微控制器基于 Xtensa® dual-core 32-bit LX7 架构，拥有 45 个 GPIO 接口，主频高达 240MHz，同时具备 2.4GHz Wi-Fi 与 Bluetooth5 两种物联网接入能力。片上载有 384KB 容量的 ROM，以及 512KB 容量的 SRAM 和 16KB 容量的 RTCSRAM。

设计概要

• 完整兼容官方的 Arduino-ESP32 板级支持包；
• 采用 LDO 低压差线性稳压芯片 ME6211C33M5G 提供 3.3V 电源；
• 预留 TQFN 封装的 USB 转 UART 串口芯片 CH343P 位置，可以按需进行贴装，不贴装时可以采用右上角的 4 线杜邦针外接串口下载模块；
• 预留有 2.4G 微带天线 π 型阻抗匹配电路位置，如果对于信号的收发功率没有严格要求，则可以将位号为 L1 的串联电感替换为 0R 电阻；
• 预留有 5 个 1mm 沉头螺丝开孔，可以用于固定主板和外壳；

注意事项

1. 上电之前不能下拉 IO9/BOOT 的电平状态，否则 ESP32-S3 将会进入下载模式；
2. IO8 引脚默认进行了上拉，因为如果其为低电平状态，则不能使用串口进行固件下载；
3. GPIO11 默认为 SPI 接口 Flash 存储器的 VDD 引脚，需要配置之后才能作为 GPIO 使用；
4. 外置的 W25Q128JVSSIQ 型 Flash 存储器，其 VDD 已经连接至 3.3V 电源，使用时无需再行配置，Flash 采用普通的两线制 SPI 总线进行通信；
5. IO12、IO13 在 QIO 模式下被复用为 SPI 信号线 SPIHD 和 SPIWP，本开发板采用两线制 SPI 的 DIO 模式，使用时需要注意将 Flash 配置为 DIO 模式；

参考技术文档

UinIO.com 电子技术实验室 为 UINIO-MCU-ESP32S3 开源项目提供有如下一系列技术参考资料：

1. 《UINIO-MCU-ESP32 核心板电路设计》
2. 《基于 UINIO-MCU-ESP32 的 Arduino 进阶教程》
3. 《运用 U8G2 与 TFT_eSPI 玩转 UINIO-Monitor 显示屏》
4. 《BOM 交互式物料清单与 PCB 布线在线预览》
